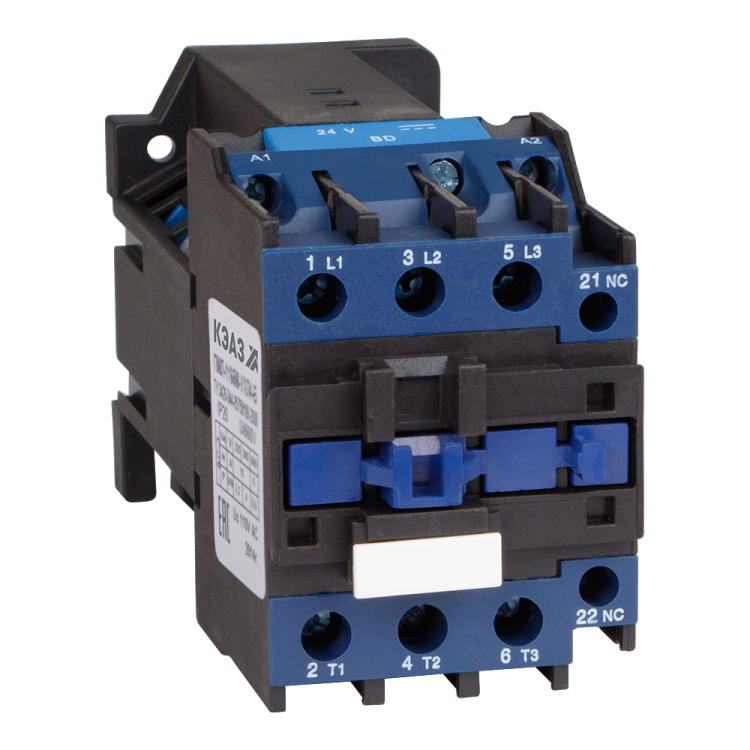

Контактор ПМЛ-1165М УХЛ4 Б 10А кат. 24В DC КЭАЗ 227144

Контактор ПМЛ-1165М-10А-24В-УХЛ4-Б от КЭАЗ - это надёжное устройство для коммутации цепей постоянного тока с нагрузкой до 10 А, предназначенное для управления электродвигателями, нагревательными элементами и другим оборудованием на DIN-рейке. Артикул 227144 соответствует серийному решению ПМЛ, адаптированному для работы в условиях умеренного и холодного климата.

Назначение и область применения

Контактор ПМЛ-1165М-10А-24В-УХЛ4-Б используется для включения и выключения электрических цепей с помощью слаботочного сигнала на катушке 24 В DC. Он применяется там, где требуется частое переключение нагрузки без механического износа - например, в системах автоматизации, где важна долговечность и точность.

• Управление двигателями постоянного тока малой мощности (до 4 кВт)
• Переключение нагревательных элементов (печи, тепловые завесы)
• Автоматизация освещения и вентиляционных установок
• Системы АВР и другие устройства, требующие дистанционного управления

Технические характеристики

• Род тока: Постоянный (DC) - работает исключительно с источниками постоянного напряжения, не совместим с переменным током
• Напряжение катушки: 24 В DC - оптимально для промышленной автоматики с использованием контроллеров PLC
• Номинальный ток: 10 А - способен безопасно коммутировать нагрузки до этого значения
• Силовые полюсы: 3 - три пары контактных групп, все замыкающие; реверсирование невозможно
• Подключение: Винтовые зажимы - удобны для проводов сечением до 1,5 мм2
• Мощность двигателя: До 4 кВт - рекомендованная максимальная нагрузка для двигателей постоянного тока
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, в помещениях с повышенной влажностью
• Частота: 50/60 Гц - указана для информации, так как контактор работает с постоянным током
• Способ монтажа: На DIN-рейку или монтажную плату - универсальная фиксация
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор ПМЛ-1165М-10А-24В-УХЛ4-Б легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - допускается использование однопроволочных медных жил сечением до 1,5 мм2. Мультиволоконные провода необходимо обжать наконечниками. Подключение катушки - два вывода, полярность не имеет значения. Нельзя использовать с переменным током - это вызовет перегрев и выход из строя.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3426-044-05758109-2008. Защита IP20 обеспечивает базовую безопасность при работе внутри щита. Открытые контакты находятся под корпусом - доступ возможен только после вскрытия шкафа. Не предназначен для внешней установки или сред с высокой запылённостью.

Преимущества

• Высокая механическая износостойкость благодаря качественным материалам контактов
• Низкий уровень шума при срабатывании
• Устойчивость к колебаниям напряжения +-10 % от номинала 24 В DC
• Готовый комплект для быстрого монтажа - никаких дополнительных деталей не требуется
• Произведён на КЭАЗ - проверенный временем производитель промышленной аппаратуры

Ограничения применения

• Не переменного тока - применение с AC повредит катушку
• Запрещено подключать кабели сечением более 1,5 мм2 - риск плохого контакта и перегрева
• IP20 не позволяет использовать вне закрытых щитов - опасность попадания пыли, влаги, посторонних предметов
• Нет вспомогательных контактов - нельзя реализовать блокировки или сигналы состояния без внешнего оборудования
• Не подходит для частого пуска тяжёлых двигателей свыше 4 кВт - возможен износ контактов

Примеры использования

• Управление питанием DC-двигателя в конвейерной линии
• Включение системы обогрева в зимний период через термореле
• Коммутация светильников в автоматической системе освещения склада
• Функциональный элемент в схеме АВР для питания резервного контура

Практические советы

• Выбирая аналогичный контактор, всегда проверяйте род тока - ПМЛ-1165М-10А-24В-УХЛ4-Б работает только с DC
• При сборке щита соблюдайте расстояние между соседними контактами - минимум 10 мм для предотвращения пробоя
• Для длительной службы используйте антивандальные крышки на DIN-рейке
• Проверьте целостность винтовых соединений каждые 6–12 месяцев - особенно при вибрациях
• Если нужна функция блокировки или индикации - выбирайте модель с вспомогательными контактами (например, ПМЛ-1165М-10А-24В-УХЛ4-Б с префиксом “+А”)
