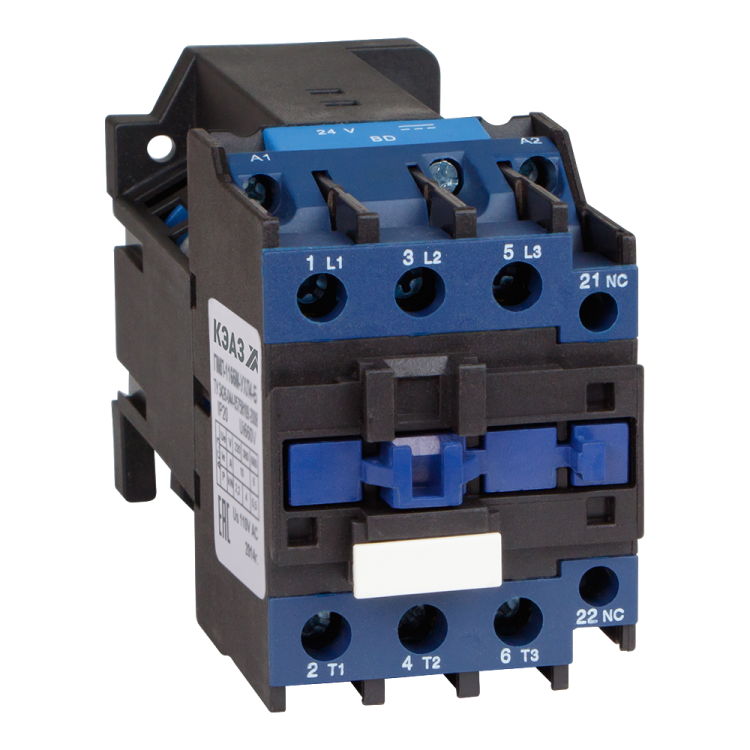

Контактор ПМЛ-1166ДМ УХЛ4 Б 16А кат. 24В DC КЭАЗ 253193

Контактор ПМЛ-1166ДМ-16А-24DC-УХЛ4-Б от КЭАЗ — это надёжное устройство для коммутации нагрузок до 16 А с управлением от цепи постоянного тока 24 В. Подходит для автоматизации оборудования на DIN-рейке, особенно там, где важна устойчивость к перепадам температур и влажности.

Назначение и область применения

Контактор ПМЛ-1166ДМ-16А-24DC-УХЛ4-Б предназначен для включения и отключения электродвигателей, нагревательных элементов и других нагрузок до 7,5 кВт. Управление осуществляется через катушку постоянного тока 24 В — это позволяет использовать его в системах с PLC, контроллерами и другими источниками DC-сигнала. Применяется в промышленной автоматике: на конвейерах, насосных станциях, компрессорах, станках с ЧПУ.

Технические характеристики

• Тип: контактный аппарат, нереверсивный
• Род тока управления: постоянный (DC)
• Напряжение катушки: 24 В
• Номинальный ток главных контактов: 16 А
• Количество главных контактов: 3 (нормально открытые)
• Номинальная мощность: 7,5 кВт (при AC-3, 400 В)
• Количество вспомогательных контактов: 1 (НО — нормально открытый)
• Подключение: винтовые зажимы
• Максимальное сечение провода: 2,5 мм²
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ4 — работает при температурах от −40 °C до +40 °C, допускает повышенную влажность
• Нормативный документ: ТУ 3420-091-05758109-2016

Совместимость и монтаж

Контактор ПМЛ-1166ДМ-16А-24DC-УХЛ4-Б совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте медные жилы сечением до 2,5 мм² — более толстые провода не войдут в зажимы. Напряжение на катушке должно быть строго 24 В постоянного тока; превышение вызывает перегрев и выход из строя. Вспомогательный контакт можно использовать для сигнализации состояния или блокировки в цепях управления.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3420-091-05758109-2016. Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не обеспечивает защиту от пыли и брызг — установка возможна только внутри щитов или закрытых корпусов. Материалы корпуса не поддерживают горение, что снижает риск распространения пламени.

Преимущества

• Высокая механическая прочность и долгий срок службы благодаря качественным материалам КЭАЗ
• Устойчивость к колебаниям температуры и влажности — идеален для холодных и сырых помещений
• Простота монтажа на DIN-рейку — не требует дополнительных креплений
• Низкий уровень шума при срабатывании
• Широкая совместимость с промышленными контроллерами, работающими на 24 В DC

Ограничения применения

• Не применяется во взрывоопасных средах — отсутствует взрывозащита
• Запрещено использование вне закрытых щитов — IP20 не защищает от пыли и влаги
• Не предназначена для частого включения/выключения (более 120 циклов/час) — это сокращает срок службы контактов
• Нельзя применять с переменным током на катушке — будет повреждение обмотки
• Не рекомендован для нагрузок выше 7,5 кВт даже при 16 А — возможен перегрев и сваривание контактов

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Включение тепловентилятора в технологическом оборудовании
• Коммутирование нагревательных элементов в термокамере
• Автоматический запуск компрессора в системе сжатого воздуха
• Связка с PLC: сигнал 24 В DC от контроллера активирует контактор ПМЛ-1166ДМ-16А-24DC-УХЛ4-Б

Практические советы

• Перед монтажом проверьте напряжение на катушке — даже небольшое превышение 24 В приведёт к её перегреву
• Затягивайте винты зажимов усилием 0,4–0,5 Н·м — недостаточное или чрезмерное затягивание снижает надёжность контакта
• Для увеличения срока службы контактов не включайте нагрузку при наличии значительного импульса тока (например, при запуске двигателя без мягкого стартера)
• Если требуется дополнительная блокировка — используйте вспомогательный контакт 1НО в цепи управления
• При замене убедитесь, что новый контактор имеет такое же исполнение УХЛ4 — другие версии (например, УХЛ2) не выдержат низкие температуры
