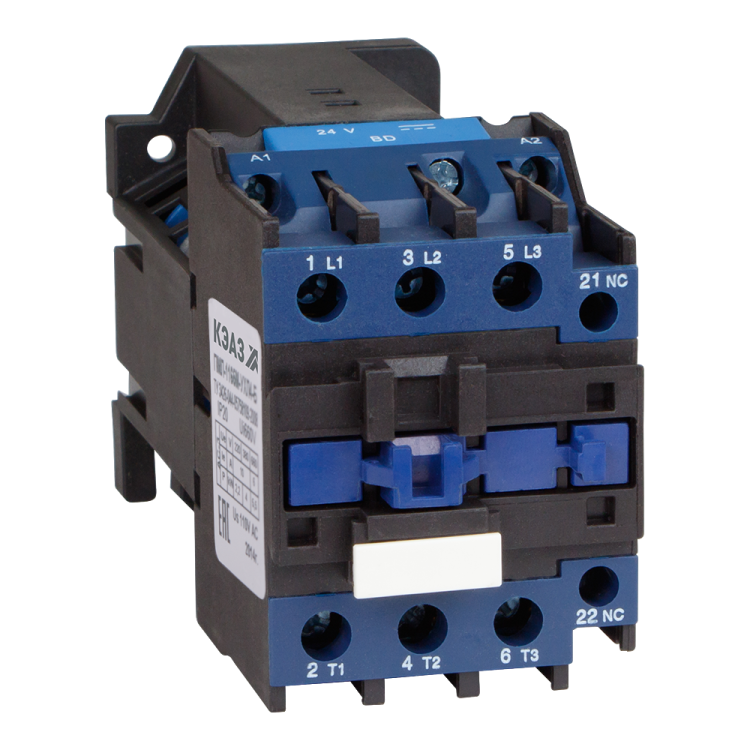

Контактор ПМЛ-1166М УХЛ4 Б 10А кат. 24В DC КЭАЗ 246150

Контактор ПМЛ-1166М-10А-24DC-УХЛ4-Б от КЭАЗ - это надёжное устройство для коммутации цепей постоянного тока с нагрузкой до 10 А, предназначенное для установки на DIN-рейку. Применяется в системах автоматизации, где требуется управление двигателями, нагревателями или другими потребителями через сигнал 24 В DC.

Назначение и область применения

Контактор ПМЛ-1166М-10А-24DC-УХЛ4-Б используется для включения и отключения электрических цепей с помощью слаботочного управляющего сигнала 24 В постоянного тока. Подходит для управления электродвигателями мощностью до 4 кВт, тепловыми элементами, насосами, вентиляторами и другим оборудованием в промышленной автоматике.

Технические характеристики

• Тип: контактный аппарат, нереверсивный
• Род тока: постоянный (DC)
• Напряжение катушки управления: 24 В DC
• Номинальный ток главных контактов: 10 А
• Количество главных контактов: 3 нормально открытых (3NO)
• Количество вспомогательных контактов: 1 нормально открытый (1NO) + 1 нормально закрытый (1NC)
• Номинальная мощность управляемого двигателя: 4 кВт
• Тип подключения: винтовые зажимы
• Максимальное сечение провода: 1,5 мм2
• Способ монтажа: крепление на DIN-рейку (35 мм)
• Климатическое исполнение: УХЛ4 - для работы в условиях умеренного и холодного климата, в помещениях с контролируемой влажностью
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Нормативный документ: ТУ 3420-091-05758109-2016

Совместимость и монтаж

Контактор ПМЛ-1166М-10А-24DC-УХЛ4-Б совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте одножильные медные провода сечением до 1,5 мм2 - многожильные провода требуют предварительной опрессовки наконечниками. Напряжение на катушке должно быть строго 24 В постоянного тока; превышение может повредить обмотку. Монтаж выполняется без инструментов: защёлкиваются фиксаторы на рейке, затем затягиваются винты на клеммах.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3420-091-05758109-2016. Степень защиты IP20 обеспечивает безопасную работу внутри распределительных щитов, исключает случайный доступ к токоведущим частям. Не предназначено для установки во влажных, пыльных или наружных условиях. Работает в температурном диапазоне, предусмотренном для исполнения УХЛ4 - от −40 C до +40 C.

Преимущества

• Высокая механическая износостойкость благодаря проверенной конструкции серий ПМЛ/РТЛ от КЭАЗ
• Чёткий и быстрый переключательный механизм - минимум времени задержки при срабатывании
• Наличие вспомогательных контактов позволяет легко реализовать блокировки, индикацию состояния или связь с PLC
• Поддержка малого напряжения управления (24 В DC) - безопаснее для операторов и проще интегрировать с современными контроллерами

Ограничения применения

• Не применяется в цепях переменного тока - катушка рассчитана только на 24 В DC
• IP20 не допускает использование вне герметичных шкафов - запрещена установка в сырых, пыльных или агрессивных средах
• Максимальное сечение кабеля 1,5 мм2 - нельзя подключать более толстые провода без переходника
• Не является реверсивным - для изменения направления вращения двигателя нужен второй контактор или специальный реверсивный модуль

Примеры использования

• Управление двигателем насоса в системе водоснабжения через ПЛК с выходом 24 В DC
• Включение печи или терморегулятора в технологической линии
• Коммутирование световой индикации или сирены через вспомогательный контакт NO
• Автоматизация станков с использованием датчиков и микроконтроллеров

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - даже кратковременное превышение 24 В может вывести контактор из строя
• Затягивайте винты на клеммах усилием 0,2–0,3 Нм - недостаточно плотно - риск перегрева, слишком сильно - повреждение пластмассы
• Если используются многожильные провода, обязательно примените наконечники типа ШВИ или НШВИ
• Для длительной работы при максимальной нагрузке (10 А) рекомендуется обеспечивать хорошую вентиляцию вокруг контактора
• При замене аналога - убедитесь, что новый контактор имеет те же типы и количество контактов, особенно вспомогательные (1NO+1NC)
