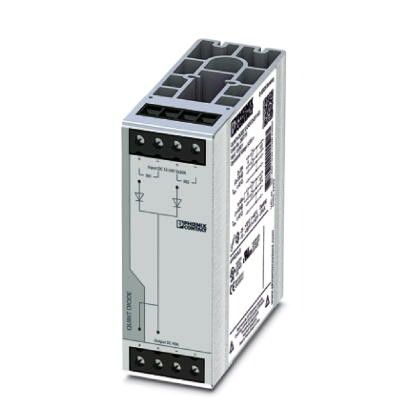

Диод QUINT4-DIODE/12-24DC/2X20/1X40 | 2907719 Phoenix Contact

Диод QUINT4-DIODE/12-24DC/2x20/1x40 от Phoenix Contact предназначен для защиты цепей постоянного тока в распределительных системах. Он обеспечивает надёжную изоляцию между параллельными источниками питания и предотвращает обратный ток, что делает QUINT4-DIODE/12-24DC/2x20/1x40 важным элементом в промышленной автоматизации.

Назначение и область применения

Диод QUINT4-DIODE/12-24DC/2x20/1x40 используется для соединения нескольких источников постоянного тока (например, блоков питания) в одной системе без риска обратного тока. Он применяется там, где требуется бесперебойная работа оборудования — например, на производственных линиях, в системах управления, на объектах с резервированием питания.

Технические характеристики

• Рабочее напряжение: 12–24 В постоянного тока
• Выходной ток: до 20 А на каждом из двух выходов, до 40 А на входе
• Максимальный обратный ток: запирается полностью — не допускает протекание тока в обратном направлении
• Подключение: винтовые зажимы для проводов сечением до 2,5 мм²
• Форм-фактор: модульный, совместим с DIN-рейкой 35 мм

Совместимость и монтаж

Diode QUINT4-DIODE/12-24DC/2x20/1x40 устанавливается на DIN-рейку рядом с другими компонентами системы QUINT. Для монтажа достаточно зафиксировать устройство на рейке и подключить провода к клеммам. Входной контакт рассчитан на суммарный ток до 40 А — он объединяет два выхода по 20 А каждый. Убедитесь, что полярность подключения соблюдена: + и – должны соответствовать обозначениям на корпусе.

Безопасность и стандарты

QUINT4-DIODE/12-24DC/2x20/1x40 соответствует требованиям безопасности IEC 61800-5-1 и EN 60204-1. Устройство прошло испытания на перегрузку и тепловую стабильность, что гарантирует безопасную работу в условиях промышленной среды.

Преимущества

• Автоматическая блокировка обратного тока — исключает повреждение источников питания при отказе одного из них
• Устойчивость к колебаниям напряжения в диапазоне 12–24 В DC
• Низкий уровень потерь мощности благодаря высокой эффективности полупроводниковой структуры
• Интеграция в существующие системы QUINT без необходимости изменения схемы

Ограничения применения

• Не предназначено для работы с переменным током — только постоянный ток 12–24 В
• Не имеет функции защиты от перегрузки или КЗ — требует внешней защиты (плавких предохранителей или автоматических выключателей)
• Не рекомендуется использовать при температуре выше +60 °C без принудительного охлаждения
• Максимальный ток на выходе ограничен 20 А — нельзя подключать нагрузки свыше этого значения на один выход

Примеры использования

• Резервирование питания на участках конвейера с двумя блоками питания
• Объединение источников в системах управления станков с высокими требованиями к надёжности
• Системы автономного освещения с несколькими батарейными банками
• Аппараты медицинского назначения, где недопустимы скачки напряжения

Практические советы

• Перед установкой проверьте соответствие напряжения источника диапазону 12–24 В DC — превышение может вызвать выход устройства из строя
• При использовании двух выходов равномерно распределяйте нагрузку — не нагружайте один канал более чем на 20 А
• Используйте провода сечением не менее 1,5 мм² для токов выше 10 А — это снижает риск перегрева
• При замене или обслуживании отключите питание всей цепи — даже при отключенном выходе возможна опасность от остаточного заряда
• QUINT4-DIODE/12-24DC/2x20/1x40 легко диагностируется: при нормальной работе индикаторы на соседних модулях показывают наличие напряжения; при отказе — отсутствие сигнала на одном из выходов
