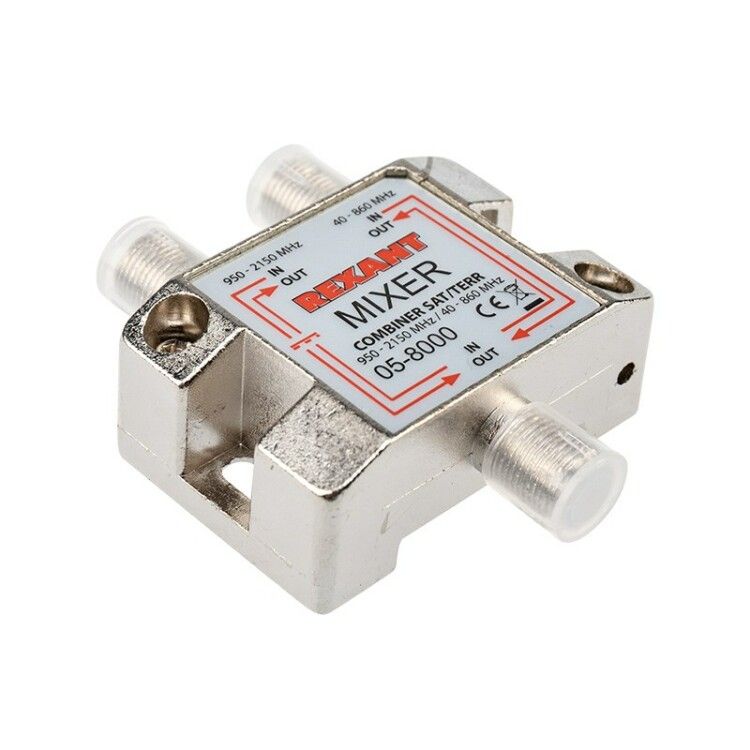

Диплексор (сумматор-делитель) SAT+TV в усиленном корпусе, | 05-8000 REXANT MEET

Диплексор (сумматор-делитель) SAT+TV в усиленном корпусе от REXANT (арт. 05-8000) предназначен для совмещения и разделения спутникового и телевизионного сигналов через один коаксиальный кабель, что упрощает монтаж в многоквартирных домах и на объектах с ограниченным доступом.

Назначение и область применения

Диплексор (сумматор-делитель) SAT+TV в усиленном корпусе используется для объединения двух типов сигналов: спутникового (SAT) и наземного телевизионного (TV), а также их последующего разделения. Это решает задачу передачи обоих сигналов по одному кабелю вместо двух - особенно актуально при модернизации систем TV/SAT без прокладки новых трасс.

Устройство применяется там, где требуется подключение спутниковой антенны к существующей телевизионной сети: например, на крыше здания, в подъезде или на балконе. На входе соединяются два кабеля - от спутниковой и от телеантенны. На выходе выходит один кабель, который ведёт внутрь помещения. Внутри - второй аналогичный диплексор разделяет сигналы для телевизора и спутникового ресивера.

Технические характеристики

• Тип устройства: разделитель / сумматор (диплексор)
• Частотный диапазон для TV: 40–2150 МГц - охватывает все каналы DVB-T/T2, аналогового и цифрового ТВ
• Частотный диапазон для SAT: 862–950 МГц - работает с сигналами спутникового вещания в Ku-диапазоне
• Количество входов: 1 (объединённый выход от антенн)
• Количество выходов: 2 (по одному для SAT и TV)
• Тип разъёмов: F-разъёмы - стандартизированные, надёжные, подходят для RG-6/RG-11
• Материал корпуса: металлический - обеспечивает экранирование и механическую прочность
• Цвет корпуса: серебристый
• Габариты: 5 × 5,7 × 1,8 см - компактный размер для монтажа в труднодоступных местах

Совместимость и монтаж

Диплексор (сумматор-делитель) SAT+TV в усиленном корпусе совместим с любыми современными спутниковыми LNB и телевизионными антеннами, использующими коаксиальные кабели с F-разъёмами. Установка требует пары таких устройств: один - на крыше (суммирующий), второй - внутри помещения (разделяющий).

При монтаже:

• Подключите кабель от спутниковой антенны к порту SAT
• Подключите кабель от телеантенны к порту TV
• Выход COM соедините с кабелем, ведущим в помещение
• Внутри дома - подключите этот кабель к входу COM второго диплексора, а выходы SAT и TV - к ресиверу и телевизору соответственно

Не перепутайте направление! Оба устройства должны быть установлены правильно - иначе сигналы не будут проходить.

Безопасность и стандарты

Диплексор (сумматор-делитель) SAT+TV в усиленном корпусе не имеет активных элементов - не требует питания. Конструкция соответствует требованиям к пассивным RF-устройствам. Корпус из металла защищает от внешних помех и повышает долговечность при эксплуатации на открытом воздухе.

Преимущества

• Исключает необходимость прокладывать второй кабель - экономит время и стоимость монтажа
• Металлический корпус устойчив к коррозии и механическим воздействиям
• Широкий диапазон TV (до 2150 МГц) гарантирует работу с новыми цифровыми стандартами
• F-разъёмы обеспечивают плотное и надёжное соединение без потерь сигнала
• Компактные габариты позволяют монтировать устройство даже в узких нишах

Ограничения применения

• Не поддерживает частоты выше 950 МГц - не годится для некоторых расширенных спутниковых сервисов (например, DBS в США)
• Не предназначена для работы с HDMI, Ethernet или другими интерфейсами - только коаксиальный кабель
• Не является усилителем - не компенсирует потери сигнала в длинных кабелях; при необходимости используйте усилители до/после диплексора
• Не рекомендуется использовать в условиях постоянного контакта с водой - хотя корпус металлический, герметизация не указана

Примеры использования

• Установка спутниковой антенны на крыше многоэтажки, где нельзя провести новый кабель в квартиру
• Обновление системы TV/SAT в офисе или гостинице без демонтажа штукатурки
• Монтаж в дачном доме, где есть старая телевизионная проводка, и хочется добавить спутниковое ТВ
• Системы коллективного спутникового приёма (КСП) с использованием одного кабеля на этаж

Практические советы

• Перед установкой проверьте, чтобы кабель между диплексорами был качественный (RG-6 или лучше) - плохой кабель снижает эффективность всего решения
• Используйте только F-разъёмы с правильной затяжкой - слабый контакт вызывает потерю сигнала
• При монтаже на улице закрывайте соединения термоусадкой или герметиком - металл не заменяет герметизации
• Убедитесь, что ваш спутниковый ресивер принимает сигнал в диапазоне 862–950 МГц - некоторые модели работают только до 875 МГц
• Артикул 05-8000 от REXANT - это одна из немногих моделей с таким сочетанием частот и прочным корпусом; при замене выбирайте именно такие параметры
