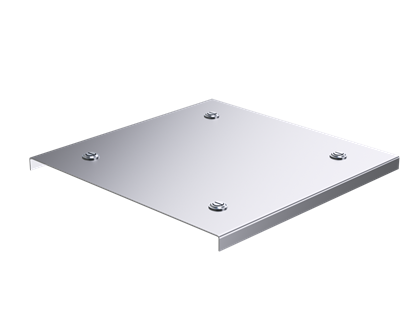

Крышка вертикального угла 400 мм, 3 мм, цинк-ламель DKC (ДКС) UKF304ZL

Крышка вертикального угла 400, цинк-ламель от DKC (ДКС), артикул ukf304zl, предназначена для защиты кабельных трасс в вертикальных узлах системы U5 Combitech от внешних воздействий - воды, пыли и механических загрязнений.

Назначение и область применения

Крышка вертикального угла 400, цинк-ламель используется для закрытия вертикальных угловых соединений кабельных лотков в системе U5 Combitech. Она предотвращает попадание влаги, пыли, мусора и посторонних предметов внутрь трассы, сохраняя целостность кабелей. Применяется в помещениях с высокой влажностью, на открытых площадках, в химически агрессивных средах - например, на заводах, в насосных станциях, на объектах энергетики и транспорта.

Технические характеристики

• Ширина: 400 мм - соответствует ширине базового элемента лотка, с которым совмещается
• Толщина материала: 3 мм - обеспечивает жёсткую конструкцию и устойчивость к деформациям
• Материал: нержавеющая сталь - прочная, долговечная основа, не поддаётся коррозии
• Покрытие: цинк-ламель - слой цинка с ламельной структурой, усиливает антикоррозийную защиту
• Цвет: серый - единообразный внешний вид с другими элементами системы U5 Combitech
• Тип крепления: привинчивание - фиксация с помощью болтов или саморезов
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Совместимость: универсальная - подходит ко всем лоткам с шириной 400 мм в рамках системы U5 Combitech

Совместимость и монтаж

Крышка вертикального угла 400, цинк-ламель (ukf304zl) совместима исключительно с лотками и угловыми элементами системы U5 Combitech, имеющими ширину 400 мм. Для установки требуется доступ к боковым стенкам лотка - крепление осуществляется через предварительно подготовленные отверстия с использованием винтов. Учитывайте, что при монтаже под острыми углами (более 90°) необходим дополнительный держатель UKH300HDZL для устойчивости крышки. Без него возможен её провис или сдвиг под нагрузкой.

Безопасность и стандарты

Изделие изготовлено из негорючего материала и имеет заявленную огнестойкость. Соответствует нормам безопасности для кабельных систем в промышленных зонах. Цинк-ламельное покрытие соответствует требованиям к защите от электрохимической коррозии в агрессивных средах, включая условия с высокой влажностью и наличием паров кислот/щелочей.

Преимущества

• Высокая устойчивость к коррозии благодаря комбинированному покрытию: нержавеющая сталь + цинк-ламель
• Жёсткая конструкция (3 мм) снижает риск деформации при механическом воздействии
• Не требует специальных инструментов для монтажа - достаточно обычного шуруповёрта
• Подходит для наружной эксплуатации - выдерживает перепады температур и атмосферные осадки
• Эстетично сочетается с другими компонентами системы U5 Combitech

Ограничения применения

• Не предназначен для использования с лотками других систем - только с U5 Combitech
• Не рекомендуется крепить без держателя UKH300HDZL при углах монтажа более 90°
• Не следует применять в средах с постоянным контактом с расплавленными металлами или открытым пламенем - хотя огнестойкая, она не является термостойкой до экстремальных температур
• Работает только с лотками шириной точно 400 мм - не подходит для 300 мм или 500 мм

Примеры использования

• Защита кабелей на вертикальном переходе между этажами в промышленном здании
• Закрытие угла трассы на открытом воздухе - например, на эстакаде или в гараже с частым мытьём
• Фиксация кабельной трассы на химическом производстве, где есть пары щелочных растворов
• Обустройство кабельных путей в пищевой промышленности - легко моется, не впитывает грязь

Практические советы

• Перед монтажом проверьте, чтобы ширина лотка была именно 400 мм - не допускается использование с соседними размерами
• При установке используйте винты из нержавеющей стали того же класса corrosion resistance, что и крышка - это предотвратит гальваническую коррозию
• Если угол монтажа близок к вертикальному (например, 110–135°), обязательно установите держатель UKH300HDZL - он продлевает срок службы крышки
• При длительной эксплуатации вне помещений периодически осматривайте место крепления - особенно после сильных дождей или заморозков
• Крышка вертикального угла 400, цинк-ламель (ukf304zl) - часть единой системы U5 Combitech; все элементы должны выбираться согласно каталогу DKC, чтобы гарантировать герметичность и соответствие нормам
