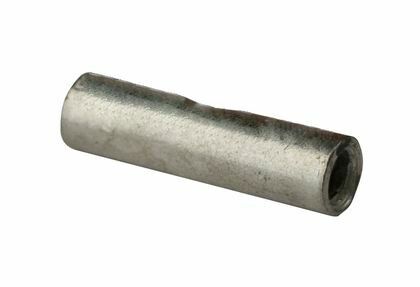

Трубка листовая гнутая под пайку 50кв.мм М2 (уп.800шт) DKC 2H720 ДКС

Гильза медная луженая для жилы 50 кв.мм (ГМЛ, М2) от DKC - стыковой соединитель для надёжного соединения медных жил кабелей с сечением 50 мм2. Применяется в силовых цепях до 10 кВ, особенно там, где важна долговечность контакта и защита от окисления. Артикул 2h720 соответствует сериям Quadro и ГМЛ.

Назначение и область применения

Гильза медная луженая для жилы 50 кв.мм (ГМЛ, М2) используется для создания стыковых соединений между двумя медными жилами кабеля. Подходит для монтажа в распределительных устройствах, трансформаторных подстанциях, щитах и на участках с высокими требованиями к надёжности контакта. Часто применяется в энергетике, промышленном оборудовании и системах автоматизации.

Технические характеристики

• Номинальное сечение жилы: 50 мм2
• Материал: медь М1 (чистота 99,9%)
• Покрытие: лужёное - защищает от окисления и улучшает паяемость
• Тип соединения: стыковое - соединяет две жилы конец в конец
• Способ монтажа: пайка - требует нагрева и припоя
• Форма: длинная гильза - увеличивает площадь контакта
• Уровень напряжения: до 10 кВ
• Количество ответвлений: 1 - только прямое соединение, без ответвлений
• Исполнение: стандартное - без специальных модификаций
• Тип проводника: совместима с любыми медными жилами

Совместимость и монтаж

Гильза медная луженая для жилы 50 кв.мм (ГМЛ, М2) рассчитана на одновременный ввод двух жил с обоих концов. Внутренний ограничитель гарантирует равномерное погружение каждой жилы - это предотвращает перегрузку и снижает риск плохого контакта. Для монтажа требуется паяльник мощностью не менее 80–100 Вт и припой с температурой плавления ниже 240 C. Убедитесь, что диаметр жилы соответствует 50 мм2 - не используйте более толстые или слишком тонкие провода.

Безопасность и стандарты

Гильза медная луженая для жилы 50 кв.мм (ГМЛ, М2) соответствует требованиям к изоляционным материалам и теплостойкости для работы в сетях до 10 кВ. Лужёное покрытие снижает риск возникновения электрохимической коррозии в агрессивных средах. Соответствие стандартам IEC 60947 и GOST R 50030.5.5 реализовано через материалы и технологию производства DKC.

Преимущества

• Лужёное покрытие замедляет окисление меди - продлевает срок службы соединения
• Длинная форма гильзы повышает прочность механического соединения
• Внутренний ограничитель исключает перекос жил при сборке
• Высокая проводимость меди М1 минимизирует потери энергии
• Подходит для пайки даже в труднодоступных местах благодаря компактному формату

Ограничения применения

• Не предназначен для аллюминиевых жил - возможен химический контакт и коррозия
• Требует пайки; нельзя использовать с зажимами, болтовыми соединениями или опрессовкой
• Не рекомендуется для частых вибраций без дополнительной фиксации - паяное соединение хрупко при ударных нагрузках
• Работает только при температуре окружающей среды до +70 C - выше допустимого порога возможна деформация

Примеры использования

• Соединение медных жил кабеля КВВГ 3×50 в распределительном шкафу
• Объединение выходных кабелей от трансформатора с входом в АВР
• Замена повреждённого участка кабеля на конвейере с питанием 6 кВ
• Сборка силового контура в промышленном станке с высокой нагрузкой

Практические советы

• Перед пайкой зачистите жилы на длину, равную половине длины гильзы - не больше!
• Используйте термостойкий флюс - обычный канифоль может не справиться с массой металла
• Проверьте плотность соединения после остывания: попробуйте слегка потянуть жилы - они должны двигаться вместе
• Для защиты места пайки в агрессивной среде (влажность, химикаты) используйте термоусадочную трубку
• Артикул 2h720 - единственный вариант в серии Quadro для 50 мм2 с лужением; аналоги без покрытия быстрее окисляются
