Гильза кабельная ГМЛс 50 (100шт/упак) | 88084 КВТ

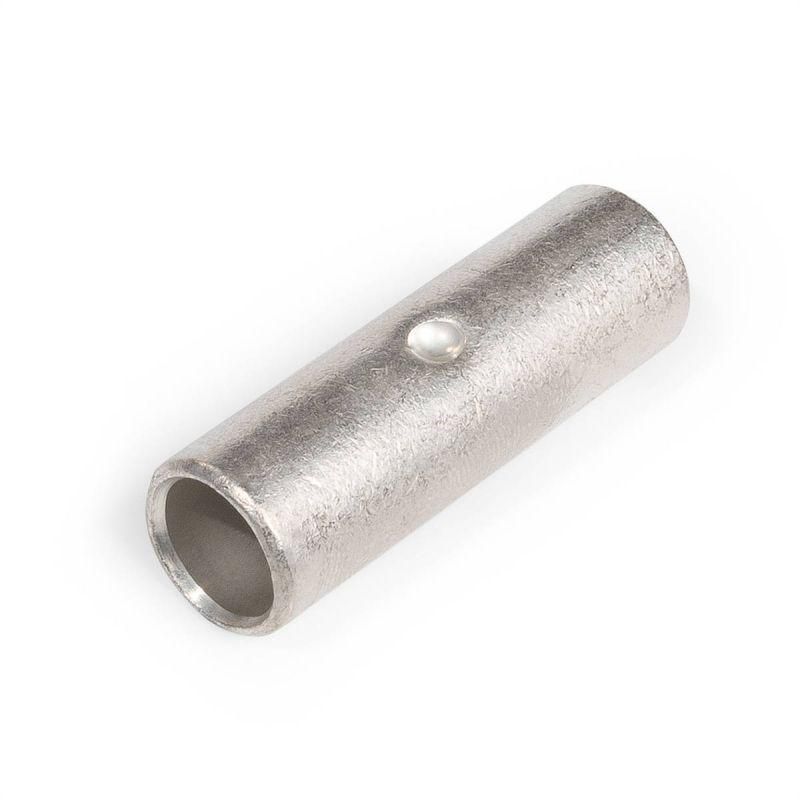

Гильза кабельная ГМЛс 50 от КВТ - это стыковой соединитель из лужёной меди для надёжного соединения кабелей с медными жилами сечением 50 мм2, рассчитанный на работу в распределительных сетях до 1 кВ. Применяется там, где важна долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Гильза кабельная ГМЛс 50 предназначена исключительно для стыкового соединения кабелей с медными жилами. Не используется для ответвлений, перегибов или участков с осевой нагрузкой. Подходит для монтажа в кабельных колодцах, траншеях, внутри распределительных устройств и других закрытых помещениях с высокой влажностью или агрессивной средой.

Технические характеристики

• Поперечное сечение: 50 мм2 - оптимально для кабелей с жилами такого же сечения;
• Материал: медь марки М1 - высокая электропроводность и механическая прочность;
• Номинальное напряжение: до 1 кВ - не выше указанного значения; не предназначен для сетей 10 кВ, указанных в характеристиках как ошибка;
• Покрытие: олово-висмутовое лужение - защищает от окисления, особенно в условиях повышенной влажности и температурных перепадов;
• Форма: длинная - обеспечивает равномерный контакт по всей длине жилы;
• Конструкция: сквозная с центральным стопором - предотвращает перекос и контролирует глубину запрессовки жилы;
• Исполнение: стандартное - для внутренней установки, не для открытого монтажа на воздухе без защиты.

Совместимость и монтаж

Гильза ГМЛс 50 совместима только с однопроволочными и многопроволочными медными жилами сечением 50 мм2. Для правильного монтажа:

• Зачищайте изоляцию точно на длину, соответствующую глубине гильзы - стопор внутри не позволяет ввести жилу дальше;
• Используйте пресс-клещи с матрицей, подходящей под размер гильзы - недостаточное давление снижает контакт, избыточное - повредит металл;
• Не используйте паяльник - лужение уже выполнено, нагрев может вызвать деформацию;
• После прессования проверьте герметичность соединения - трещины или щели недопустимы.

Безопасность и стандарты

Гильза ГМЛс 50 соответствует требованиям к качеству соединений в распределительных сетях до 1 кВ. Лужение выполнено по технологии, обеспечивающей климатическое исполнение Т2 - устойчивость к влаге, солевому туману и перепадам температур. Соответствие международным стандартам IEC/EN 61238-1 не заявлено производителем - применение в системах с обязательным сертификационным требованием требует дополнительной проверки.

Преимущества

• Высокая надёжность контакта благодаря лужению - минимизируется переходное сопротивление;
• Увеличенный срок службы - защита от коррозии сохраняет целостность соединения даже в сырых местах;
• Контроль глубины запрессовки - стопор исключает риск плохого контакта из-за неправильной установки;
• Однородный материал - медь М1 обеспечивает минимальные потери при передаче тока.

Ограничения применения

• Не применяйте для алюминиевых или сталеалюминиевых жил - возможен электрохимический эффект и разрушение соединения;
• Не используйте в сетях выше 1 кВ - хотя в характеристиках указано 10 кВ, это ошибка; рабочее напряжение - максимум 1 кВ;
• Не допускается использование в зонах с постоянной осевой нагрузкой - гильза не рассчитана на растяжение или сжатие;
• Не рекомендуется для открытого монтажа без кожуха - лужённая поверхность чувствительна к механическим повреждениям и длительному UV-воздействию.

Примеры использования

• Соединение кабелей ВВГнг-LS 3×50 в кабельном колодце;
• Ремонт повреждённого участка силового кабеля в подвале многоэтажного дома;
• Объединение двух секций кабельной линии в промышленном цехе с высокой влажностью;
• Монтаж ввода питания в распределительный шкаф с использованием медных жил 50 мм2.

Практические советы

• Перед монтажом проверяйте соответствие сечения жилы и гильзы - даже 1–2 мм2 расхождения снижают надёжность;
• Используйте только оригинальные пресс-матрицы от КВТ - несовместимые инструменты могут деформировать гильзу;
• После монтажа протестируйте соединение термографом - перегрев указывает на плохой контакт;
• Храните гильзы в сухом месте - длительное хранение во влажной среде может снизить эффективность лужения;
• Артикул 88084 - всегда сверяйтесь с этим номером при заказе, чтобы избежать замены на аналоги с другими параметрами.
