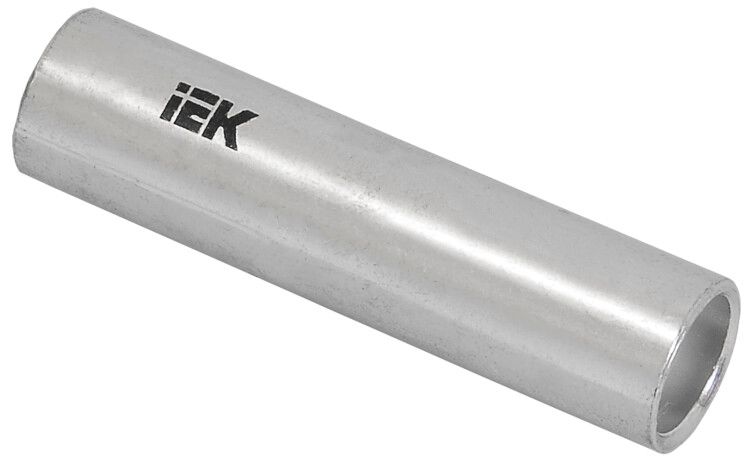

Гильза соединительная ГМЛ-95 луженая медн. IEK UGTY10-095-14

Гильза ГМЛ-95 медная луженая соединительная от IEK - это стыковой соединитель из луженой меди для надёжного соединения одножильных и многожильных проводников сечением 95 мм2. Применяется в силовых цепях до 10 кВ, особенно там, где важна долговечность и устойчивость к окислению.

Назначение и область применения

Гильза ГМЛ-95 медная луженая соединительная используется для создания прочного электрического контакта между двумя проводниками одного или разного материала - медь-медь, медь-алюминий, алюминий-алюминий. Подходит для прокладки кабелей в распределительных устройствах, трансформаторных подстанциях, на опорах ЛЭП и внутри щитов. Назначена для работы в условиях повышенной влажности и перепадов температур благодаря лужёному покрытию.

Технические характеристики

• Материал: медь, лужённая поверхность - предотвращает окисление и улучшает контакт
• Поперечное сечение: 95 мм2 - рассчитана на токи до 10 кВ
• Наружный диаметр: 17 мм
• Внутренний диаметр: 13,7 мм - обеспечивает плотную посадку жил
• Тип соединения: стыковой - провода вставляются с двух сторон, соединяются в одной точке
• Способ монтажа: опрессовка специальными клещами
• Форма: длинная - увеличенная длина корпуса повышает механическую прочность соединения
• Подходит для многожильных проводников: да
• Цвет: серый - визуально отличается от других типов гильз
• Срок службы: 5 лет - при соблюдении условий монтажа и эксплуатации

Совместимость и монтаж

Гильза ГМЛ-95 медная луженая соединительная совместима с любыми медными и алюминиевыми проводниками сечением 95 мм2. Для монтажа требуется пресс-клещи с матрицей, соответствующей диаметру гильзы (17 мм). Обязательно зачищайте жилы на длину, равную половине длины гильзы - иначе контакт будет ненадёжным. После опрессовки проверьте герметичность соединения: деформация должна быть равномерной, без трещин и зазоров. Не используйте обычные плоскогубцы - они не обеспечивают нужного давления.

Безопасность и стандарты

Гильза ГМЛ-95 медная луженая соединительная соответствует требованиям к изоляционной прочности для сетей до 10 кВ. Лужёное покрытие снижает риск электрохимической коррозии при соединении меди и алюминия. Соответствует общепринятым нормам для силового оборудования в России и странах СНГ.

Преимущества

• Лужёная медь - устойчива к окислению, продлевает срок службы соединения
• Длинная форма - лучше распределяет нагрузку, снижает риск перегрева
• Работает с алюминием и медью - универсальность для смешанных систем
• Высокая механическая прочность после опрессовки - выдерживает вибрацию и нагрузки
• Серый цвет - легко идентифицировать среди других типов гильз

Ограничения применения

• Не предназначен для использования в постоянном погружении в воду - хотя лужение защищает от влаги, IP-класс не указан, значит, не гарантируется герметичность
• Не применяется для проводников сечением меньше или больше 95 мм2 - возможен перегрев или плохой контакт
• Не рекомендовано использовать в местах с частыми ударными нагрузками без дополнительной защиты
• Срок службы 5 лет - при высоких температурах (>85C) или в агрессивной среде срок может сократиться

Примеры использования

• Соединение фазных жил кабеля КВВГ 3×95 в распределительном шкафу
• Переход от алюминиевой шины к медному кабелю в подстанции
• Объединение двух участков кабельной линии на воздушной опоре
• Замена повреждённого участка кабеля в тоннеле с использованием сварки/опрессовки

Практические советы

• Выбирайте пресс-клещи с матрицей, подходящей именно под 17 мм - не экономьте на инструменте
• Перед монтажом протирайте жилы спиртом - грязь и оксиды снижают качество контакта
• При работе с алюминием - обязательно нанесите антиоксидантную пасту на жилу перед введением в гильзу
• Проверяйте глубину ввода жил: она должна полностью заполнять внутреннюю часть гильзы (13,7 мм)
• Храните гильзы в сухом месте - даже лужёная медь может терять свойства при длительном воздействии влаги
• Артикул ugty10-095-14 - сохраняйте его при заказе запасных элементов, чтобы не перепутать с другими сечениями
