Гильза кабельная ГМЛс 95 (25шт/упак) | 88086 КВТ

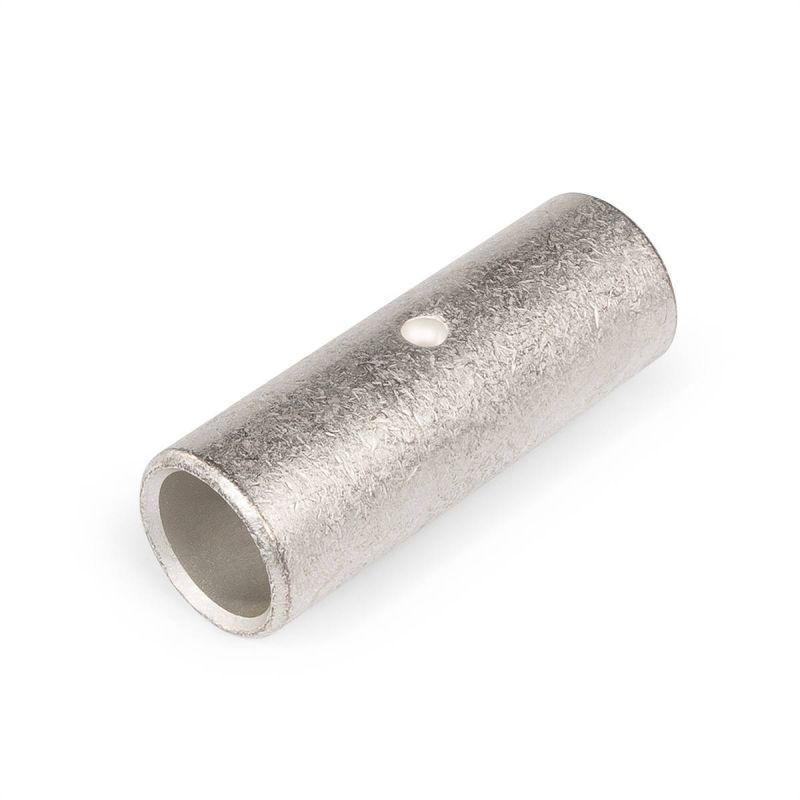

Гильза кабельная ГМЛс 95 от бренда КВТ - это стыковой соединитель для медных кабелей с сечением 95 мм2, рассчитанный на работу при напряжении до 10 кВ. Применяется в распределительных сетях для надёжного и долговечного соединения многожильных и сплошных жил без осевой нагрузки.

Назначение и область применения

Гильза кабельная ГМЛс 95 используется для создания электрического контакта между двумя концами кабеля с медными жилами. Соединение осуществляется методом опрессовки - без сварки или пайки. Подходит для прокладки в кабельных трассах, камерах, траншеях, на столбах и внутри распределительных устройств. Не предназначен для мест с механическими растягивающими усилиями.

Технические характеристики

• Поперечное сечение: 95 мм2 - соответствует кабелям с медными жилами этого сечения;
• Материал: медь марки М1 - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность;
• Номинальное напряжение: 10 кВ - допустимо применение в средневольтных сетях до 10 000 В;
• Тип соединения: стыковой - соединяет два конца кабеля в одну линию;
• Защитное покрытие: лужёное (олово-висмутовое) - предотвращает окисление меди, улучшает контакт при опрессовке;
• Форма: длинная - увеличивает зону контакта, повышает прочность соединения;
• Исполнение: стандартное - без дополнительной изоляции, требует последующего оформления термоусадкой или другими способами;
• Подходит для типов жил: многожильные и сплошные - совместима с большинством распространённых кабелей.

Совместимость и монтаж

Гильза ГМЛс 95 монтируется с помощью пресс-клещей, подходящих для сечений 95 мм2. Перед опрессовкой необходимо:

• Зачистить жилы кабеля на длину, указанную в документации производителя (обычно 40–50 мм);
• Вставить жилы в гильзу до упора - контролировать глубину можно через технологическое окно;
• Произвести опрессовку в двух-трёх точках равномерно по длине гильзы;
• После опрессовки обязательно изолировать соединение термоусадочной трубкой или другим средством, выдерживающим напряжение 10 кВ.

Не используйте гильзу без защиты - она сама по себе не является изоляционным элементом.

Безопасность и стандарты

Гильза кабельная ГМЛс 95 соответствует требованиям к соединителям для кабелей до 10 кВ. Лужёное покрытие снижает риск электрохимической коррозии, что важно при работе во влажной среде. Напряжение 10 кВ указывает на класс изоляции, однако само изделие не имеет внешней изоляции - её необходимо обеспечивать дополнительно.

Преимущества

• Высокая электропроводность благодаря материалу М1 - минимизация потерь энергии;
• Олово-висмутовое покрытие - устойчивость к коррозии даже в агрессивной среде;
• Технологическое окно - позволяет визуально проверить правильный заход жилы, исключая плохой контакт;
• Длинная форма - равномерное распределение давления при опрессовке, повышенная механическая прочность;
• Совместимость с многожильными и сплошными жилами - универсальность для разных типов кабелей.

Ограничения применения

• Не применяется в местах с возможностью растяжения кабеля - гильза не воспринимает осевые нагрузки;
• Не предназначена для работы вне закрытых систем - без дополнительной изоляции не защищена от влаги, пыли и механических воздействий;
• Не подходит для алюминиевых жил - только для медных;
• Требует обязательного последующего оформления изоляцией - самостоятельное использование недопустимо.

Примеры использования

• Соединение участков силового кабеля ВВГнг-LS 3×95 в кабельной камере;
• Ремонт повреждённого кабеля в подземном коллекторе;
• Обустройство ответвлений в распределительных пунктах 6(10) кВ;
• Установка в кабельных переходах на воздушных линиях с использованием термоусадочных муфт.

Практические советы

• Перед установкой проверьте соответствие сечения гильзы и жилы - 95 мм2 должны точно совпадать;
• Используйте пресс-клещи с матрицами, рекомендованными производителем КВТ для ГМЛс 95 - некорректный инструмент вызовет плохой контакт;
• После опрессовки проверьте герметичность соединения - если видна щель или деформация, замените гильзу;
• При монтаже в сыром месте выбирайте термоусадочные материалы с клеевым слоем и IP67+;
• Артикул 88086 - храните запасные экземпляры, так как гильза ГМЛс 95 часто требуется при ремонтах.
