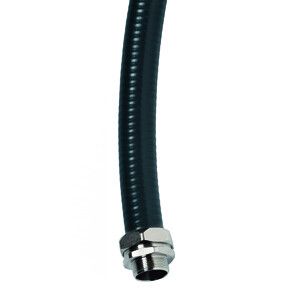

Металлорукав DN 26мм в гладкой ПВХ изоляции, Dвн 26,5 мм, Dнар 34,0,IP66, 25 м, цвет чёрный | 6070R-32N DKC ДКС

Металлорукав DKC Cosmec 6070r-32n - гибкая защищённая оболочка из стали с ПВХ-изоляцией, предназначенная для прокладки кабелей и проводов в агрессивных средах. Обеспечивает степень защиты IP66/IP67, выдерживает температурные нагрузки от -45C до +70C и подходит для промышленного оборудования, автоматизации и слаботочных систем.

Назначение и область применения

Металлорукав DKC Cosmec 6070r-32n используется для защиты электрических, телекоммуникационных и слаботочных кабелей от механических повреждений, влаги, пыли и химических веществ. Подходит для прокладки в цехах, на конвейерах, в станках, распределительных щитах и других условиях с повышенной запылённостью, влажностью или наличием масел и смазок. Особенно эффективен там, где требуется надёжная изоляция и долгий срок службы.

Технические характеристики

• Материал корпуса: стальная спирально-навитая лента - обеспечивает прочность и гибкость;
• Изоляция: гладкая ПВХ-оболочка - устойчива к маслам, бензину, растворителям и агрессивным средам;
• Внутренний диаметр: 26,5 мм - позволяет пропускать кабели с внешним диаметром до 24–25 мм;
• Наружный диаметр: 34 мм - учтите при проходе через отверстия и крепления;
• Длина: 25 метров - одна катушка, с маркировкой метража для точного отмеривания;
• Степень защиты: IP66 при динамическом движении (например, на подвижных участках), IP67 при стационарной установке (полная защита от пыли и временного погружения);
• Температура эксплуатации: от -45 C до +70 C - работает в холодных складах и жарких цехах;
• Статический радиус изгиба: 120 мм - минимальный допустимый радиус при фиксированном изгибе;
• Разрывное усилие: 1000 Н - выдерживает значительную механическую нагрузку;
• Распространение горения: да - материал самозатухающий, не поддерживает открытый огонь;
• Цвет: чёрный - снижает видимость загрязнений, соответствует промышленному дизайну;
• Уплотнение: отсутствует - требует дополнительной герметизации на концах при необходимости.

Совместимость и монтаж

Металлорукав DKC Cosmec 6070r-32n совместим со стандартными фитингами и муфтами для металлорукавов с наружным диаметром 34 мм. Для монтажа используйте зажимы, клеммы или переходники с резьбой G½" или M20. Учитывайте, что уплотнение в комплект не входит - при необходимости герметизации (особенно в сырых помещениях) применяйте резиновые или силиконовые уплотнительные кольца. Маркировка на поверхности позволяет легко отрезать нужную длину без лишних замеров. Гибкость позволяет прокладывать трассы с несколькими изгибами, но не рекомендуется перегибать ниже радиуса 120 мм.

Безопасность и стандарты

Металлорукав соответствует требованиям к безопасности в промышленной электротехнике. ПВХ-оболочка имеет сертификат самозатухаемости (распространение горения - да), что снижает риск возгорания при аварийных ситуациях. Применение в соответствии с ГОСТ Р 50571 и IEC 61089 обеспечивает соответствие нормам прокладки кабелей в опасных зонах. Однако не является взрывозащищённым решением - не применять в зонах с взрывоопасной средой без дополнительной защиты.

Преимущества

• Высокая химическая стойкость - не разрушается при контакте с маслом, смазкой, антифризом и другими жидкостями;
• Гладкая ПВХ-поверхность - предотвращает накопление грязи, упрощает очистку;
• Маркировка метража - экономит время при нарезке и планировании трасс;
• Широкий температурный диапазон - работает в суровых климатических условиях;
• Двухуровневая защита (IP66/67) - адаптивна к условиям движения и стационарной установки;
• Прочность на разрыв - выдерживает случайные нагрузки при монтаже и эксплуатации.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP67 действителен только при статической прокладке;
• Отсутствуют встроенные уплотнения - необходимо использовать дополнительные элементы для герметизации входов/выходов;
• Не подходит для прокладки в местах с частыми резкими изгибами - радиус менее 120 мм вызывает деформацию;
• Не является взрывозащитой - нельзя использовать в зонах класса Ex без специальных оболочек;
• ПВХ-оболочка теряет эластичность при температурах ниже -45 C - возможна хрупкость при монтаже в экстремальный мороз.

Примеры использования

• Защита кабелей управления на станках ЧПУ;
• Прокладка сигнальных линий на конвейерных линиях с вибрацией;
• Подключение датчиков в пищевой промышленности (частые мойки, масло, вода);
• Слаботочные сети (Ethernet, RS-485) в логистических центрах;
• Кабельные трассы в подземных коллекторах и насосных станциях.

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава (26,5 мм) - он должен быть больше суммарного диаметра всех кабелей минимум на 20%;
• Для герметизации концов используйте ПВХ-термоусадочные трубки или металлические уплотнительные вставки;
• При прокладке в местах с частыми перемещениями (роботы, подъёмники) убедитесь, что радиус изгиба не меньше 120 мм;
• Не перегружайте рукав - максимальная нагрузка на разрыв 1000 Н - это около 100 кг силы;
• При работе в холоде (-30 C и ниже) согревайте рукав перед изгибом, чтобы избежать растрескивания ПВХ;
• Запасайте 5–10% длины на изгибы и подрезку - даже с маркировкой трудно точно отмерить без учета потерь на соединения.
