Металлорукав в ПВХ изоляции DN d26мм Dвн.26.5мм Dнар.31.5мм без протяжки черн. (уп.25м) DKC 6071R-027N ДКС

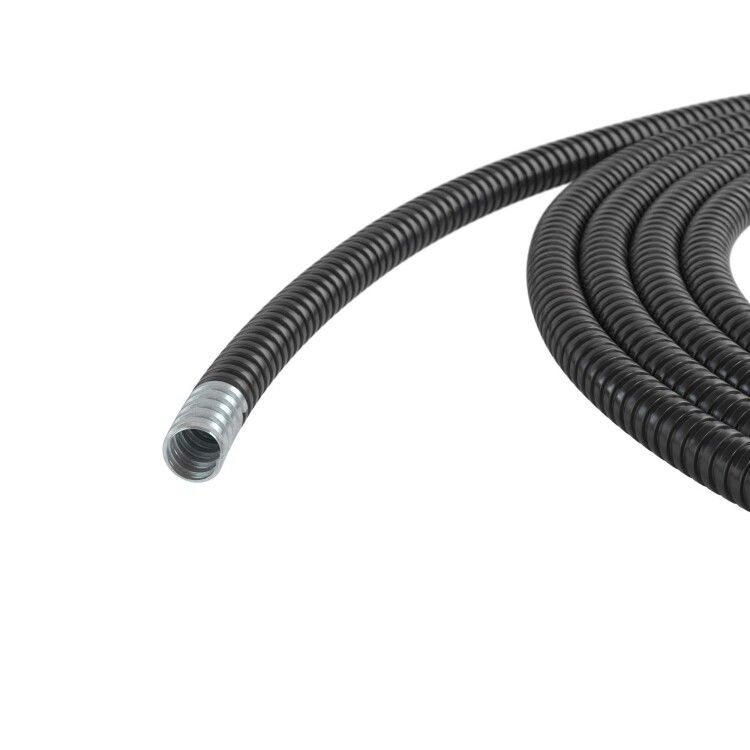

Металлорукав DKC Cosmec артикул 6071r-027n - гибкая защищённая оболочка из стали с ПВХ-изоляцией для прокладки кабелей в агрессивных средах. Подходит для монтажа в условиях повышенной влажности, пыли и воздействия масел, обеспечивает степень защиты IP67 при использовании с уплотнительными муфтами.

Назначение и область применения

Металлорукав DKC Cosmec 6071r-027n предназначен для защиты кабелей и проводов от механических повреждений, химических веществ, влаги и пыли. Применяется в промышленных системах: на станках, конвейерах, в цехах с высокой запылённостью, на объектах пищевой, химической и металлургической промышленности. Особенно эффективен там, где требуется надёжная герметизация и долговечность в условиях перепадов температур.

Технические характеристики

• Материал корпуса: стальная спирально-навитая лента - прочная, устойчивая к деформации
• Изоляция: ПВХ (поливинилхлорид) - эластичная, химически стойкая оболочка
• Номинальный диаметр: 26 мм - соответствует внутреннему диаметру 26,5 мм, внешнему - 31,5 мм

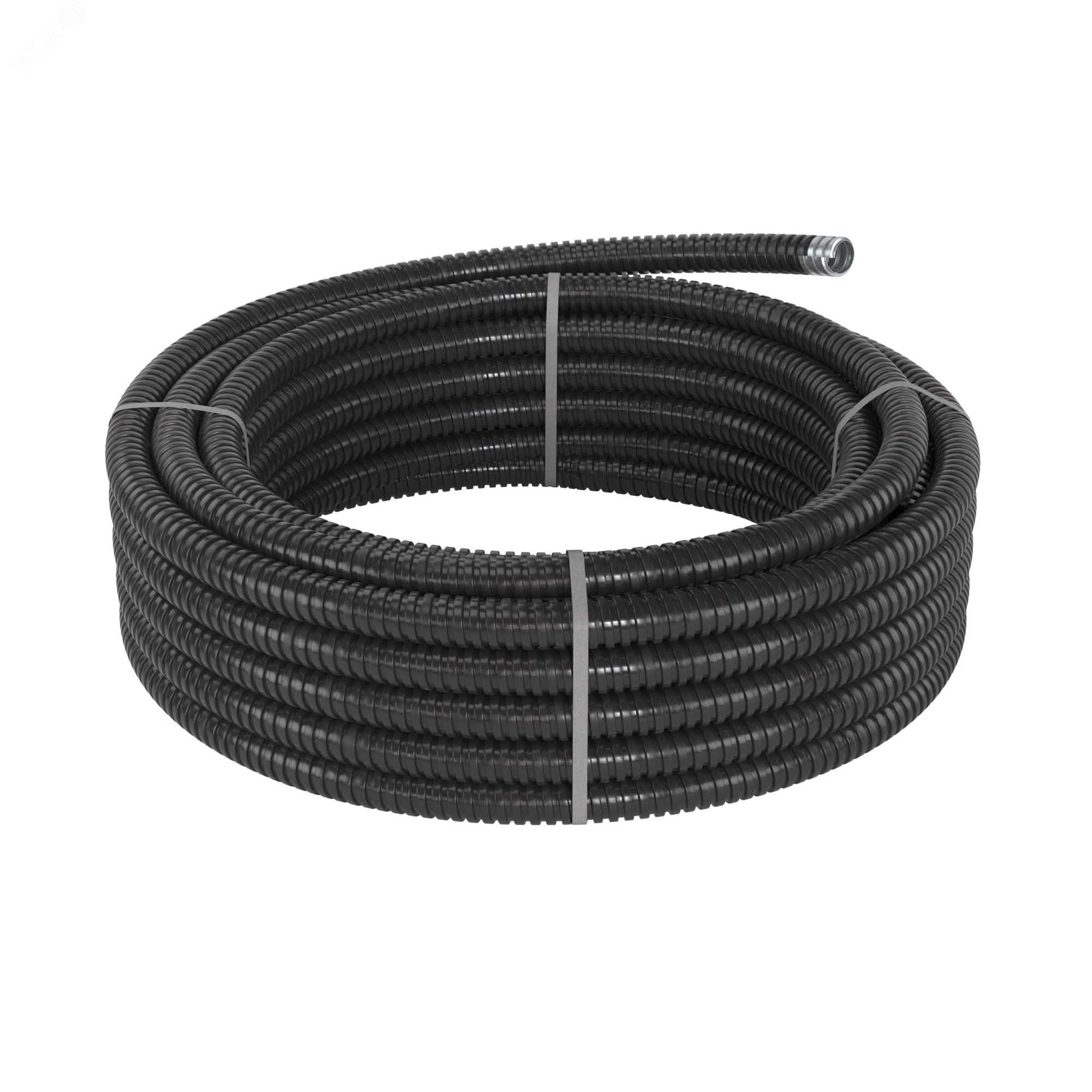

• Длина бухты: 25 метров - удобна для крупных участков прокладки
• Степень защиты IP: IP67 при установке с уплотнительной муфтой (защита от пыли и временного погружения в воду); без муфты - IP44
• Температурный диапазон: от –45 C до +70 C - работает в холодных складах и жарких цехах
• Прочность на разрыв: 1000 Н - выдерживает значительные тянущие нагрузки
• Статический радиус изгиба: 80 мм - минимальный радиус изгиба при фиксированном положении
• Горючесть: материал способен распространять пламя - требует соблюдения правил противопожарной безопасности
• Цвет: чёрный - устойчив к УФ-лучам, не выгорает на солнце
• Стандарт: DIN EN 61386-23 - соответствие европейским требованиям к электроустановочным трубопроводам

Совместимость и монтаж

Металлорукав DKC Cosmec 6071r-027n совместим с фитингами и соединительными элементами, рассчитанными на наружный диаметр 31,5 мм. Для достижения степени защиты IP67 необходимо использовать уплотнительную муфту 66BTP (не включена в комплект). Монтаж выполняется с помощью специальных зажимов или креплений, предотвращающих перегибы меньше 80 мм. Кабель протягивается через внутреннее отверстие 26,5 мм - рекомендуется применять шланги с диаметром не более 22–24 мм для свободного прохода. Без уплотнителей рукав не герметичен - не используйте его в местах постоянного контакта с водой без дополнительных средств.

Безопасность и стандарты

Металлорукав соответствует стандарту DIN EN 61386-23, что гарантирует безопасность при использовании в электротехнических системах. Имеет сертификат пожарной безопасности, однако сам материал способен распространять горение - поэтому не применяйте его в зонах с риском открытого пламени или высоких температур выше 70 C. Работа с изделием требует соблюдения норм ПУЭ и ГОСТ Р 50571.15.1.

Преимущества

• Высокая механическая прочность - выдерживает давление, удары и сдавливание
• Уникальная конструкция замка - сохраняет целостность при многократных изгибах
• Химическая стойкость - не разрушается под действием масел, смазок, растворителей
• Гибкость - легко формируется в сложные маршруты без потери формы
• IP67 при наличии уплотнений - идеален для влажных, пыльных и моющихся помещений
• Долгий срок службы - стальной каркас и ПВХ-оболочка устойчивы к старению

Ограничения применения

• Не является самогасящим материалом - не используется в зонах с открытым огнём
• Без уплотнительной муфты 66BTP - не обеспечивает IP67; IP44 недостаточно для постоянного контакта с водой
• Запрещено использование при температурах ниже –45 C - материал становится хрупким
• Не предназначен для прямого подключения к источникам питания - служит исключительно для защиты кабеля
• Не рекомендуется для монтажа в местах с частыми резкими изгибами - превышение радиуса 80 мм снижает срок службы

Примеры использования

• Защита силовых кабелей на автоматизированных линиях производства
• Прокладка сигнальных проводов в мясоперерабатывающем цехе с мойкой оборудования водой
• Обвязка кабелей на конвейере в логистическом комплексе с высокой запылённостью
• Подключение датчиков в холодильных камерах при температуре –30 C
• Монтаж в подземных коллекторах с возможным попаданием воды

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр 26,5 мм был достаточен для вашего кабеля - учтите толщину изоляции
• Для получения IP67 обязательно закрепите уплотнительную муфту 66BTP на обоих концах рукава
• Не растягивайте рукав при укладке - это может повредить стальную спираль
• При необходимости резки используйте ножницы по металлу - избегайте пережима оболочки
• Храните бухту в сухом месте при температуре от –15 C до +30 C - длительное воздействие экстремальных температур снижает эластичность ПВХ
• При прокладке в вертикальных каналах используйте крепления каждые 1–1,5 м - предотвратите провисание
