Труба гофрированная двустенная ПНД гибкая d160мм с протяжкой муфтой для кабельной канализации SN6 450Н черн. (уп.50м) DKC 121916A ДКС

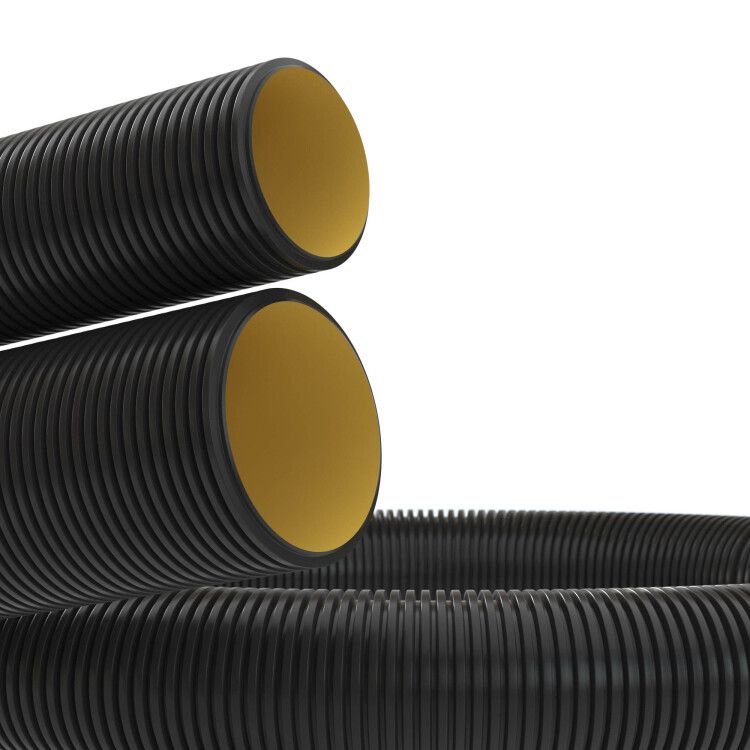

Труба двустенная гибкая ПНД для кабельной канализации 160мм с протяжкой, бухта 50м, черный, SN6, 450Н/680Н DKC - это эластичная двухслойная труба из полиэтилена низкого давления, предназначенная для прокладки силовых и слаботочных кабелей в земле или бетоне. Благодаря встроенной протяжке и высокой кольцевой жесткости, она упрощает монтаж и обеспечивает надежную защиту проводов. Артикул 121916a, бренд DKC.

Назначение и область применения

Труба двустенная гибкая ПНД для кабельной канализации 160мм с протяжкой, бухта 50м, черный, SN6, 450Н/680Н DKC используется для защиты кабелей от механических повреждений, влаги, химически активных веществ и перепадов температур. Подходит для прокладки кабелей низкого и высокого напряжения в условиях, где требуется гибкость и прочность: подземные трассы, каналы в фундаментах, монолитные конструкции, тоннели, кабельные коллекторы. Применяется на объектах ЖКХ, энергетике, транспорте, промышленности.

Технические характеристики

• Наружный диаметр: 160 мм
• Внутренний диаметр: 137 мм
• Материал: полиэтилен низкого давления (ПНД)
• Длина бухты: 50 метров
• Форма: ребристая внешняя стенка, гладкая внутренняя стенка
• Цвет: внешняя стенка - черная, внутренняя стенка - желтая
• Степень защиты: IP44 (защита от предметов >2,5 мм и брызг), IP55 (защита от пыли и струй воды), IP67 (полную защиту от пыли и временного погружения в воду до 1 м)
• Температура монтажа: от -25C до +90C
• Температура эксплуатации: от -55C до +90C
• Кольцевая жесткость: SN6 (450 Н/м² / 680 Н/м²)
• Минимальный радиус изгиба: 8 × диаметр = 1280 мм
• Протяжка: встроенная нейлоновая нить, проходящая через всю длину трубы
• Прозрачность: да - позволяет визуально контролировать состояние протяжки

Совместимость и монтаж

Труба двустенная гибкая ПНД для кабельной канализации 160мм с протяжкой, бухта 50м, черный, SN6, 450Н/680Н DKC совместима с любыми типами кабелей, соответствующих требованиям по наружному диаметру (до 137 мм). Для соединения участков применяется включённая в комплект соединительная муфта - её необходимо использовать при стыковке. Монтаж возможен только скрытым способом: в грунте, внутри опалубки при заливке бетона, в штробах, под плитами. Не допускается открытый монтаж на поверхностях, подвергающихся ударным нагрузкам или прямому UV-воздействию. Каждая бухта содержит одну муфту - для длинных трасс потребуются дополнительные элементы.

Безопасность и стандарты

Труба соответствует требованиям ГОСТ 14254-96 по степени защиты IP44/IP55/IP67. Произведена из экологически безопасного ПНД, не выделяет токсичных веществ при нагреве. Выдерживает циклы замораживания и оттаивания, что делает её пригодной для использования в регионах с суровым климатом. Сертифицирована для работы в системах кабельной канализации согласно нормам электроустановок.

Преимущества

• Высокая кольцевая жесткость SN6 предотвращает деформацию при засыпке грунтом и нагрузках от транспорта
• Эластичность сохраняется при температурах ниже -25C - удобна для зимнего монтажа
• Встроенная нейлоновая протяжка ускоряет затяжку кабелей, исключает необходимость вводить дополнительные инструменты
• Поставка в бухтах по 50 м снижает количество стыков и время монтажа
• Желтая внутренняя стенка улучшает визуальный контроль при прокладке и осмотре
• Устойчивость к коррозии, щелочам, кислотам и солям - долгий срок службы в агрессивной среде

Ограничения применения

• Не предназначена для открытой прокладки - материал не устойчив к длительному УФ-излучению
• Запрещено применение в местах с постоянными динамическими нагрузками выше 680 Н/м² (например, под автодорогами с тяжелым трафиком без дополнительной защиты)
• Не рекомендуется для прокладки в песчаных или проседающих грунтах без подготовки основания
• Не следует использовать в качестве несущего элемента - не рассчитана на вертикальные нагрузки без поддержки
• При температурах выше +90C возможна потеря формы - не подходит для горячих технологических помещений

Примеры использования

• Прокладка кабелей 10 кВ между распределительными пунктами в городской сети
• Защита силового кабеля от трансформаторной подстанции к коттеджу
• Монтаж слаботочных сетей (LAN, CCTV) в фундаменте многоэтажного здания
• Прокладка кабелей в тоннеле метро под дорожным покрытием
• Обустройство кабельных переходов под железной дорогой

Практические советы

• Перед монтажом проверьте целостность протяжки - она должна свободно двигаться внутри трубы
• При работе в холодную погоду (ниже -20C) согрейте бухту перед размоткой - это предотвратит растрескивание
• Учитывайте минимальный радиус изгиба 1280 мм - не допускайте резких изгибов, особенно в стыках
• При использовании нескольких бухт - используйте только муфты, предусмотренные производителем; не заменяйте самодельными
• После прокладки заполните трубу воздухом или водой для тестирования герметичности - это выявляет микротрещины
• Для длинных трасс (>100 м) планируйте установку дополнительных люков или камер наблюдения - доступ к протяжке будет ограничен
