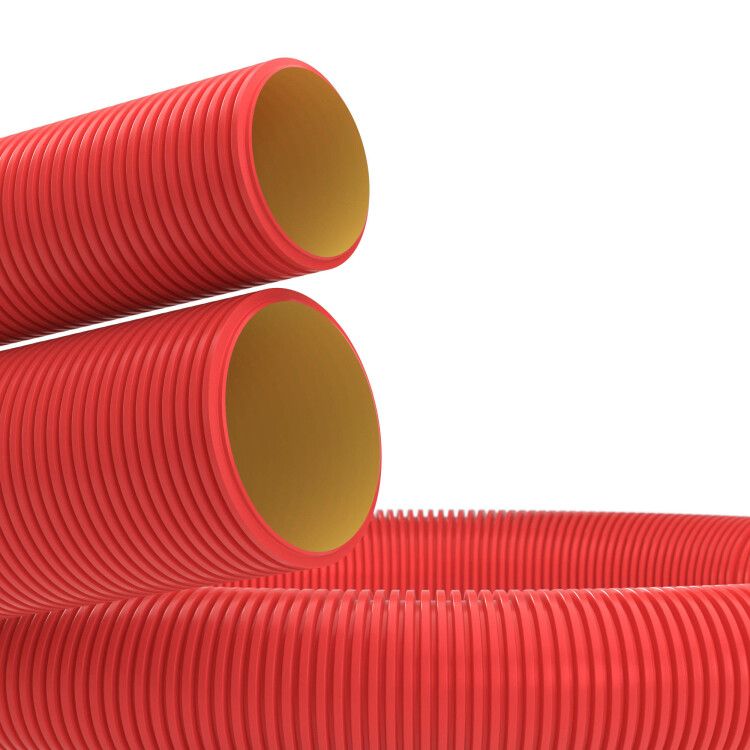

Труба гофрированная двустенная ПНД гибкая d160мм с протяжкой для кабельной канализации SN6 680Н красн. (уп.50м) DKC 121916 ДКС 121916N

Труба гофрированная двустенная ПНД гибкая для кабельной канализации d160 мм с протяжкой и муфтой, SN6, 680Н, в бухте 50 м, красная - это прочная, гибкая защитная оболочка для кабелей, предназначенная для укладки в землю или бетон. Бренд DKC (ДКС) предлагает эту модель в серии Octopus с готовой протяжкой и муфтой, что ускоряет монтаж и снижает риск повреждения проводов.

Назначение и область применения

Труба гофрированная двустенная ПНД предназначена для защиты кабелей низкого и высокого напряжения от механических нагрузок, влаги, химических веществ и перепадов температур. Применяется при устройстве кабельной канализации, ливневых систем, подземных трасс, в монолитном строительстве и на объектах с повышенными требованиями к надежности. Подходит для прокладки в грунте, под дорогами, в фундаментах, коллекторах и других закрытых конструкциях.

Технические характеристики

• Наружный диаметр: 160 мм
• Материал: полиэтилен низкого давления (ПНД)
• Тип конструкции: двустенная - внешняя ребристая, внутренняя гладкая
• Цвет: внешняя стенка - красная, внутренняя - желтая
• Длина бухты: 50 метров
• Кольцевая жесткость: SN6 (680 Н/м²)
• Минимальный радиус изгиба: 1280 мм (8 диаметров трубы)
• Диапазон рабочих температур: от -55 C до +90 C
• Степень защиты: IP44 (защита от предметов >2,5 мм и брызг), IP55 (защита от пыли и струй воды), IP67 (полную защиту от пыли и временного погружения в воду)
• Прозрачность: да - позволяет визуально контролировать состояние протяжки и кабеля внутри
• Поверхность: необработанная - без антипригарных или декоративных покрытий

Совместимость и монтаж

Труба гофрированная двустенная ПНД совместима с другими элементами кабельной канализации того же диаметра и класса жесткости. Каждая бухта комплектуется одной соединительной муфтой - она обеспечивает герметичное и прочное соединение между участками трубы. Для монтажа используется нейлоновая протяжка, уже установленная внутри трубы - её можно использовать для затяжки кабелей без дополнительных инструментов.

Установка возможна только в скрытых конструкциях: в грунте, под бетоном, в штробах, каналах. Не рекомендуется открытый монтаж на поверхностях, где есть риск механического воздействия, ультрафиолетового излучения или постоянного контакта с острыми предметами.

Безопасность и стандарты

Изделие соответствует ГОСТ 14254-96 по степени защиты IP44/IP55/IP67. Материал ПНД не выделяет токсичных веществ при нагреве и устойчив к большинству бытовых и промышленных химикатов. Работает в широком температурном диапазоне, включая экстремальные условия зимнего климата. Соответствует требованиям безопасности для кабельных сетей в соответствии с ПУЭ и СП 31-110-2003.

Преимущества

• Высокая кольцевая жесткость SN6 предотвращает деформацию при нагрузках от грунта и дорожного покрытия
• Гибкость позволяет проходить сложные маршруты без дополнительных фитингов
• Наличие протяжки экономит время при прокладке кабелей - не нужна установка отдельного троса
• Эластичность сохраняется при температурах ниже -25 C, что важно для холодного климата
• Желтая внутренняя стенка улучшает визуальный контроль при монтаже
• Поставка в бухтах по 50 м минимизирует количество стыков и ускоряет работу

Ограничения применения

• Не применяется для открытой прокладки на воздухе - материал не защищен от УФ-излучения
• Запрещено использование в местах с постоянным прямым контактом с открытым пламенем или расплавленным металлом
• Не подходит для транспортировки жидкостей под давлением - только для защиты кабелей
• Не следует применять там, где возможны значительные оседания грунта без учета компенсационных мер
• Не рекомендуется для прокладки в условиях частого механического воздействия (например, рядом с движущимися механизмами)

Примеры использования

• Подземная прокладка силовых кабелей 6–10 кВ на территории промышленного комплекса
• Кабельная канализация в многоэтажном жилом доме при монолитном строительстве
• Прокладка сигнальных и управляющих кабелей вдоль автодороги через бетонную плиту
• Обустройство ливневой канализации с одновременной прокладкой кабелей освещения
• Монтаж кабелей связи в тоннелях и подземных переходах

Практические советы

• Перед монтажом проверьте целостность протяжки - если она порвана, замените трубу или используйте новую протяжку
• При соединении двух участков трубы обязательно используйте комплектную муфту; не заменяйте её самодельными решениями
• Учитывайте минимальный радиус изгиба 1280 мм - не допускайте резких изгибов, чтобы не повредить внутреннюю гладкую стенку
• При работе в холодную погоду (ниже -25 C) согрейте трубу перед укладкой - это повысит её пластичность
• При прокладке длинных трасс используйте несколько бухт - не тяните более 100 м одним усилием, чтобы не перегрузить протяжку
• После окончания работ запечатайте концы трубы - это предотвратит попадание грязи, насекомых и влаги
