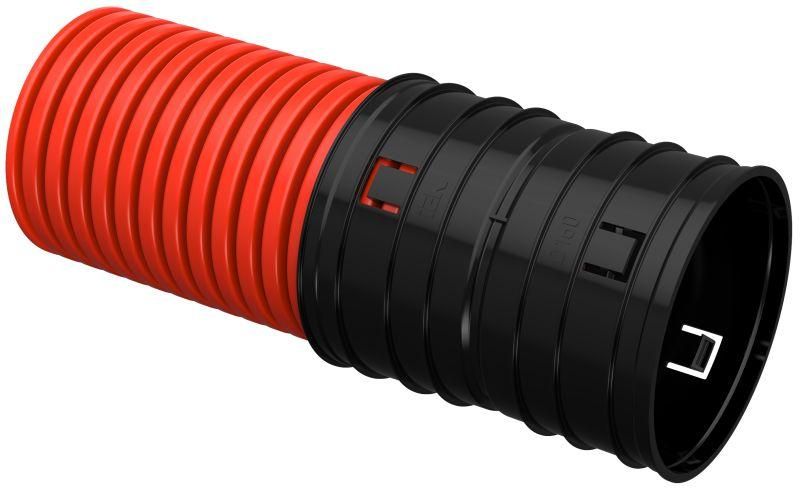

Труба гофрированная двустенная ELASTA 160 мм, ПНД, красная IEK (ИЭК) CTG12-160-K04-035-R

Труба гофрированная двустенная ПНД IEK (ИЭК) артикул ctg12-160-k04-035-r предназначена для защиты кабелей в условиях повышенных механических нагрузок и агрессивной среды. Эластичная конструкция с внутренней протяжкой упрощает прокладку проводов, а красный цвет обеспечивает визуальное отличие в сложных системах.

Назначение и область применения

Труба используется для защиты силовых, информационных и сигнальных кабелей от ударов, сдавливания, влаги и химического воздействия. Подходит для прокладки в земле, в каналах, под дорожным полотном, внутри стен и перекрытий. Часто применяется в электромонтажных работах при устройстве подземных коммуникаций, на объектах транспортной инфраструктуры - автодорогах, аэропортах, железнодорожных узлах, а также в ЖКХ и телекоммуникационных сетях.

Технические характеристики

• Наружный диаметр: 160 мм
• Внутренний диаметр: 136,9 мм - позволяет легко протянуть несколько кабелей одновременно
• Материал: полиэтилен низкого давления (ПНД) - устойчив к коррозии, щелочам, кислотам и большинству бытовых растворителей
• Длина одной бухты: 35 метров - удобна для транспортировки и прокладки на длинных трассах
• Рабочий температурный диапазон: от –55 C до +60 C - сохраняет эластичность даже в суровый зимний период
• Кольцевая жесткость: 450 Н (эквивалентно 6,0 кПа) - выдерживает значительные внешние нагрузки, например, от грунта или проезжающего транспорта
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды; не предназначена для постоянного контакта с жидкостью
• Форма: внешняя поверхность - ребристая, внутренняя - гладкая; снижает трение при протяжке кабеля
• Цвет: красный - стандартизирован для визуального определения кабельных каналов
• Срок службы: 50 лет - при соблюдении условий эксплуатации
• Наличие протяжки: да - встроенный стальной трос для легкой затяжки кабелей
• Пожаробезопасность: материал распространяет горение - не рекомендуется использовать в местах с высокой пожарной опасностью без дополнительной защиты

Совместимость и монтаж

Труба совместима со всеми типами кабелей: силовые, контрольные, Ethernet, коаксиальные, телефонные. Для монтажа требуется минимальный набор инструментов: ножницы по пластикам, крепежи, фитинги (при необходимости переходов). Гофра легко изгибается радиусом не менее 800 мм - допускает прокладку с плавными поворотами. Установка возможна вручную или с применением специальных машин для прокладки в траншее. Каждая бухта имеет готовую протяжку - достаточно закрепить один конец и потянуть кабель через трубу.

Безопасность и стандарты

Труба соответствует требованиям к электромонтажным изделиям для подземной прокладки. Соответствие нормам по прочности и долговечности подтверждено испытаниями на кольцевую жесткость и термическую стойкость. Однако, поскольку материал распространяет горение, использование в помещениях с повышенной пожарной опасностью (например, в кабельных этажах, тоннелях, подстанциях) требует согласования с противопожарными службами и/или установки дополнительных мер защиты (огнеупорные муфты, огнезащитные составы).

Преимущества

• Высокая механическая прочность благодаря двустенной структуре - внешние ребра усиливают корпус, внутренняя гладкая поверхность минимизирует трение
• Удобство монтажа: встроенная протяжка исключает необходимость предварительной заправки шнура
• Долговечность: срок службы 50 лет при правильной эксплуатации
• Легкий вес - снижает трудозатраты при транспортировке и укладке
• Устойчивость к агрессивной среде - не ржавеет, не разрушается под действием почвенной влаги и химических веществ
• Гибкость - позволяет прокладывать трубу по сложному контуру без дополнительных соединений

Ограничения применения

• Не предназначена для прокладки в открытых участках под прямыми солнечными лучами - ПНД со временем стареет под УФ-излучением
• Не герметична - не защищает от попадания воды, пара или насекомых; при необходимости герметизации используются специальные заглушки и муфты
• IP40 не обеспечивает защиту от влаги - нельзя использовать во влажных помещениях без дополнительной изоляции
• Материал горюч - не подходит для помещений с риском возгорания без огнезащитной обработки
• Не рассчитана на прокладку в условиях постоянного давления свыше 450 Н - например, под тяжелыми автомобильными дорогами без песчаной подсыпки

Примеры использования

• Подземная прокладка силового кабеля от распределительного пункта к частному дому
• Закладка кабелей связи между зданиями на территории предприятия
• Прокладка кабелей управления вдоль железной дороги или автодороги
• Монтаж кабелей освещения в парковых зонах и дворах многоквартирных домов
• Обустройство кабельных каналов в аэропортах и вокзалах для питания оборудования

Практические советы

• Перед прокладкой проверьте внутренний диаметр трубы - он должен быть больше суммарного диаметра всех кабелей минимум на 20–30%, чтобы избежать перегрева и затруднённой замены
• При прокладке в траншее используйте песчаную подушку (10–15 см) под трубой и сверху - это равномерно распределит нагрузку и продлит срок службы
• На поворотах делайте плавные изгибы - минимальный радиус 800 мм. Резкие углы могут повредить кабели или протяжку
• Если труба будет находиться выше уровня грунта - окрасьте её специальным УФ-защитным составом или поместите в защитный кожух
• Для ответвлений используйте фитинги IEK серии ELASTA - они обеспечивают надёжное соединение без деформации трубы
• При использовании нескольких труб рядом - оставляйте зазоры между ними для теплоотвода и доступа при обслуживании
