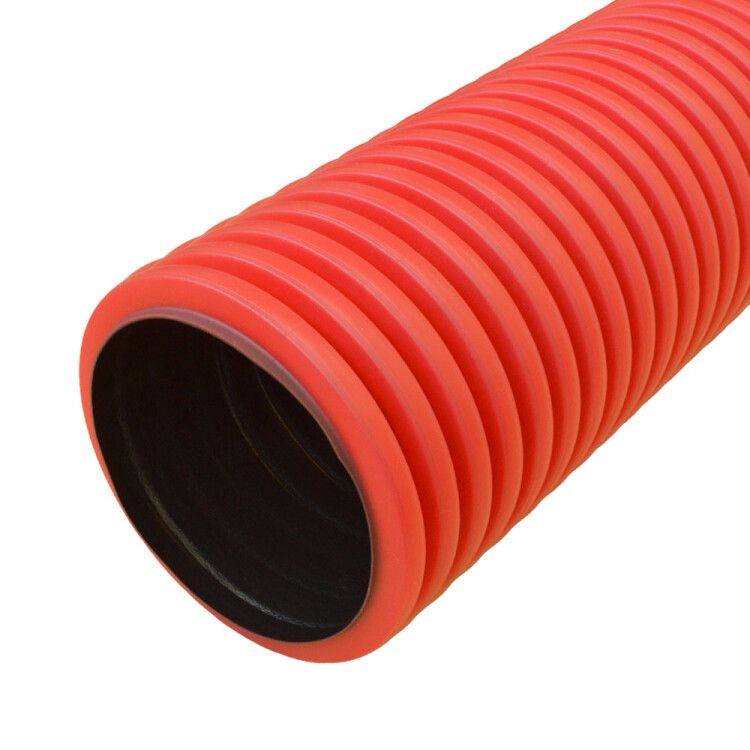

Труба гофрированная двустенная ПНД жесткая тип 750 (SN10) красная д160 6м (24м/уп) (с муфтой, без колец) | PR15.0187 Промрукав Строитель

Труба гофрированная двустенная полиэтилен низкого давления (ПНД) жесткая тип 750 (SN10) диаметр 160 мм — прочная защитная оболочка для кабелей и проводов, предназначенная для открытой и скрытой прокладки в агрессивных условиях. Бренд ПРОМРУКАВ и артикул pr15.0187 обеспечивают соответствие требованиям к надежности и долговечности в промышленной и инфраструктурной автоматизации.

Назначение и область применения

Труба гофрированная двустенная ПНД используется для защиты силовых и слаботочных кабелей от механических ударов, перегрузок, влаги, химикатов и температурных перепадов. Применяется при прокладке в земле, внутри бетона, в каналах, на фасадах зданий и в промышленных помещениях. Подходит для систем автономного энергообеспечения, транспорта, объектов ЖКХ и производства.

Технические характеристики

• Наружный диаметр: 160 мм
• Внутренний диаметр: 136,7 мм — позволяет пропускать кабели с суммарным сечением до 120–150 мм²
• Материал: полиэтилен низкого давления (ПНД) — устойчив к старению, УФ-излучению и большинству химических веществ
• Исполнение: жесткая — сохраняет форму при монтаже, не сплющивается под нагрузкой
• Форма: ребристая (гофрированная) — обеспечивает гибкость при изгибах и повышенную прочность на сжатие
• Степень защиты: IP55 (защита от пыли и струй воды) / IP67 (полная герметичность, допускает временное погружение в воду)
• Рабочий температурный диапазон: от –55 °C до +90 °C — выдерживает зимние условия и нагрев от оборудования
• Длина одной трубы: 6 метров
• Упаковка: 24 метра (4 штуки по 6 м)
• Цвет: красный — визуально отличает трубу от других коммуникаций, соответствует ГОСТ для сигнализации

Совместимость и монтаж

Труба совместима со всеми стандартными кабельными вводами, муфтами и фитингами для ПНД диаметром 160 мм. Монтаж осуществляется открытым способом: крепится к стенам, опорам или потолкам с помощью хомутов, скоб или кронштейнов. Для прохода через бетон или землю рекомендуется использовать переходники с уплотнениями. Не требует сварки — все соединения выполняются с помощью раструбных или компрессионных фитингов. Диаметр 160 мм позволяет протянуть несколько кабелей одновременно, что снижает количество точек прокладки.

Безопасность и стандарты

Труба соответствует требованиям к электроизоляционным материалам и имеет сертификаты на применение в электротехнических системах. Высокая степень защиты IP55/IP67 гарантирует безопасность при работе во влажных, пыльных и взрывоопасных средах. Материал ПНД не поддерживает горение и не выделяет токсичных веществ при нормальных условиях эксплуатации.

Преимущества

• Высокая механическая прочность благодаря двухслойной структуре — внешняя гофра поглощает удары, внутренняя гладкая стенка предотвращает трение кабелей
• Устойчивость к коррозии и химическому воздействию — не ржавеет, не разрушается под действием щелочей, кислот, масел
• Гарантированный срок службы более 100 лет — не требует замены при капитальном ремонте объекта
• Легкий вес — удобно транспортировать и монтировать даже в труднодоступных местах
• Эластичность при низких температурах — не становится хрупкой при –55 °C

Ограничения применения

• Не предназначена для прокладки в условиях постоянного прямого контакта с открытым пламенем или высокими температурами выше +90 °C
• Не следует использовать в качестве несущего элемента для тяжелых конструкций — она защищает кабель, но не воспринимает значительные статические нагрузки на изгиб
• При монтаже в землю необходимо соблюдать минимальную глубину закладки (обычно 0,7–1 м) для исключения повреждения экскаватором
• Не рекомендовано использование в системах с частыми вибрациями выше 50 Гц без дополнительной амортизации

Примеры использования

• Защита кабелей питания на промышленных конвейерах и станках
• Прокладка силовых линий в бетонных плитах при устройстве полов
• Подземная прокладка кабелей связи и освещения в парковых зонах
• Обустройство электроснабжения на АЗС, складских комплексах и тепличных хозяйствах
• Монтаж кабелей на фасадах зданий с открытым доступом

Практические советы

• Перед монтажом проверьте внутренний диаметр 136,7 мм — он должен позволять свободно протянуть кабель с учетом изгиба и запаса на соединения
• При прокладке в бетон используйте пластиковые заглушки на концах трубы, чтобы предотвратить попадание раствора
• Для длинных участков (>20 м) предусмотрите компенсационные петли — ПНД расширяется при нагреве
• Красный цвет трубы легко заметить при вскрытии — это снижает риск случайного повреждения при ремонтных работах
• Не применяйте металлические хомуты с острыми краями — они могут повредить стенку трубы. Лучше использовать пластиковые или мягкие стальные крепления
• При необходимости изгиба — делайте радиус не меньше 10×диаметра трубы (не менее 1,6 м), чтобы не деформировать гофру
