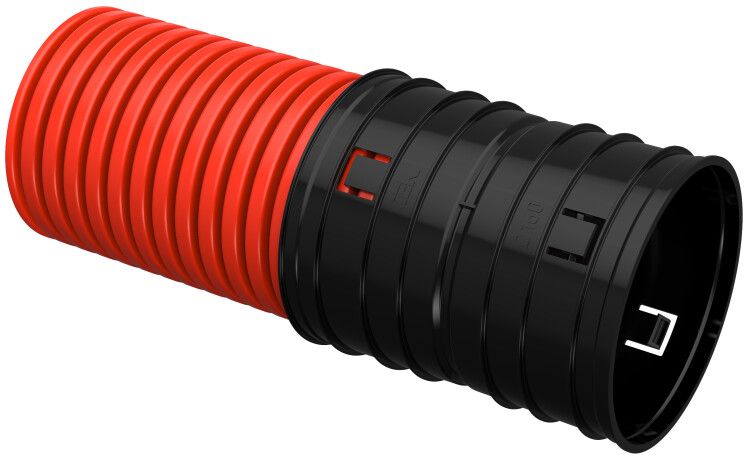

Труба гофрированная двустенная ПНД d=160мм красная жесткая (6м) IEK - CTG12-160-K04-006-R

Труба гофрированная двустенная полиэтилен низкого давления d=160мм красная жесткая (6м) от IEK предназначена для защиты кабелей в условиях повышенных нагрузок и агрессивной среды. Благодаря жесткой конструкции и высокой прочности на сжатие, эта труба подходит для подземной прокладки в сложных условиях, особенно там, где требуется надежная механическая защита. Артикул ctg12-160-k04-006-r входит в серию ELASTA и соответствует требованиям для электромонтажных работ.

Назначение и область применения

Труба гофрированная двустенная полиэтилен низкого давления d=160мм красная жесткая (6м) используется для защиты кабельных линий от внешних механических воздействий, влаги, химических веществ и перегрузок. Подходит для прокладки силовых, информационных, сигнальных и телекоммуникационных кабелей. Часто применяется в:

• Подземной прокладке коммуникаций при строительстве зданий и сооружений;
• Обустройстве дорожной и транспортной инфраструктуры - автодороги, аэропорты, железнодорожные узлы;
• Электроснабжении объектов ЖКХ, промышленных площадок и энергообъектов;
• Укладке кабелей в канализационных колодцах, тоннелях и других закрытых пространствах.

Технические характеристики

• Наружный диаметр: 160 мм - обеспечивает достаточный объем для прокладки нескольких крупных кабелей одновременно.
• Внутренний диаметр: 136,9 мм - позволяет легко протянуть кабели через трубу, особенно с учетом наличия протяжки.
• Материал: Полиэтилен низкого давления (ПНД) - устойчив к коррозии, химически инертен, долговечен.
• Исполнение: Жесткая - сохраняет форму даже под значительными нагрузками, не сплющивается при засыпке грунтом.
• Кольцевая жесткость: 750 Н (эквивалентно 8,0 кПа) - выдерживает давление грунта и автомобильных нагрузок на глубине до 1,5–2 метров.
• Длина: 6 м - удобна для транспортировки и монтажа, совместима с типичными методами укладки в траншеях.
• Диапазон рабочих температур: от –55 C до +60 C - работает в суровых климатических условиях, включая северные регионы.
• Степень защиты IP40: защищает от твердых частиц размером более 1 мм, но не от воды - не предназначена для постоянного контакта с жидкостью.
• Срок службы: до 50 лет - при правильной установке и отсутствии агрессивных химикатов.
• Форма: внешняя поверхность - ребристая (повышает жесткость), внутренняя - гладкая (облегчает протяжку кабелей).
• Цвет: красный - стандартизированная цветовая маркировка для электромонтажных труб, отличает её от труб для водоснабжения или газа.
• Наличие протяжки: да - встроенный шнур из прочного материала упрощает затяжку кабелей без дополнительных инструментов.
• Пожаробезопасность: распространяет горение - не самозагасаемый материал; требует соблюдения норм противопожарной безопасности при прокладке в помещениях.

Совместимость и монтаж

Труба gofrirovannaya dvustennaya PE d=160 мм совместима с фитингами и соединительными элементами серии ELASTA от IEK. Для монтажа рекомендуется использовать:

• Гофрированные муфты и переходники того же диаметра (160 мм);
• Заклепочные или клеевые соединения - в зависимости от условий (например, в сырых местах предпочтителен герметичный способ);
• При прокладке в траншее - учитывать минимальную глубину заложения 0,7–1,0 м для защиты от поверхностных нагрузок;
• При необходимости изгибов - радиус изгиба не менее 10×D = 1600 мм (не допускать резких перегибов).

Протяжка внутри трубы позволяет провести кабель без раскрытия всей трассы - достаточно зафиксировать один конец и потянуть за шнур.

Безопасность и стандарты

Труба соответствует требованиям ГОСТ Р 50571.5.52 и МЭК 61386-2-1 для систем кабельных каналов. Однако важно помнить: она не является пожаробезопасной (распространяет горение), поэтому не должна использоваться в замкнутых помещениях без дополнительной защиты (например, в кабельных этажах, шахтах, лифтовых ходах) - необходимо применять огнестойкие материалы или выполнять отделку стен/потолков согласно ПУЭ.

Преимущества

• Высокая механическая прочность благодаря жесткой конструкции - не деформируется под весом грунта или проезжающего транспорта.
• Долговечность - срок службы до 50 лет снижает необходимость ремонта и замены.
• Легкий вес - упрощает транспортировку и монтаж по сравнению с металлическими аналогами.
• Встроенная протяжка - экономит время и трудозатраты при прокладке кабелей.
• Устойчивость к УФ-излучению и большинству химикатов - подходит для открытых участков и агрессивных почв.

Ограничения применения

• Не предназначена для прокладки в местах с постоянным контактом с водой - степень защиты IP40 не обеспечивает гидроизоляцию.
• Не следует использовать в помещениях с риском возгорания без дополнительной огнезащиты - материал горюч.
• Не рекомендуется для прямой укладки в бетонные конструкции без защитного слоя - возможны повреждения при уплотнении.
• Не подходит для прокладки в условиях постоянного воздействия растворителей, масел и агрессивных кислот - проверьте химическую совместимость перед применением.

Примеры использования

• Прокладка кабеля питания 3x120 мм2 от трансформаторной подстанции к распределительному щиту вдоль автодороги.
• Защита оптоволоконных линий связи между корпусами промзоны при подземной прокладке.
• Установка в траншее при строительстве нового жилого комплекса - для группового вывода кабелей от центрального щита к домам.
• Монтаж в аэропорте - защита кабелей управления освещением и сигнализацией под взлетно-посадочной полосой.

Практические советы

• Перед монтажом проверьте внутреннюю поверхность трубы - убедитесь, что протяжка цела и свободно перемещается.
• При прокладке в холодную погоду (< –20 C) не изгибайте трубу резко - материал становится хрупче.
• Для длинных трасс (> 30 м) используйте несколько труб с соединениями и контрольные люки - так легче будет обслуживать кабель.
• При засыпке траншеи - начинайте с мягкого грунта (песок) вокруг трубы, чтобы избежать повреждения ребер.
• Артикул ctg12-160-k04-006-r - выбирайте именно эту модель, если нужна жесткая труба с протяжкой и диаметром 160 мм. Альтернатива - мягкие варианты, но они не подходят для подземной прокладки под дорогами.
