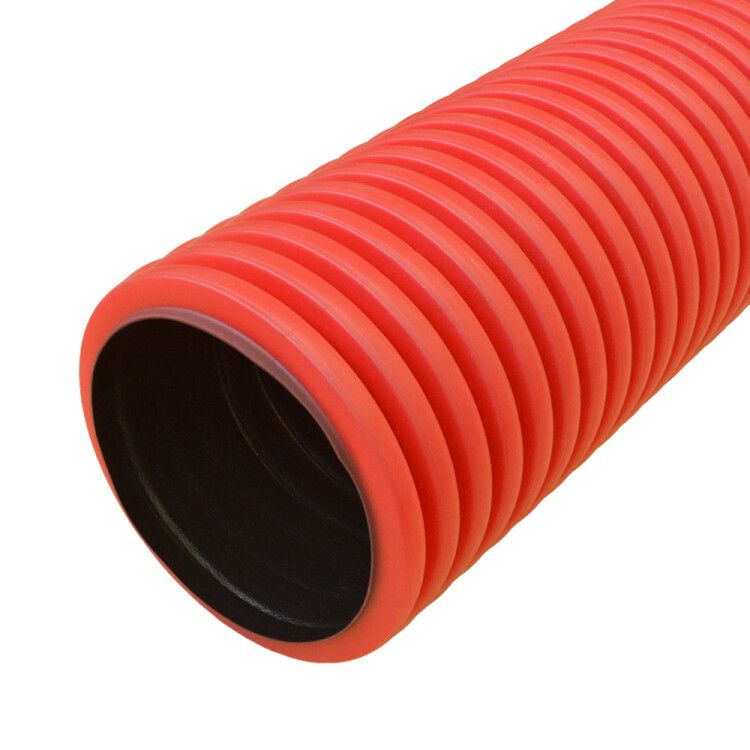

Труба гофрированная двустенная ПНД жесткая тип 450 (SN8) красная д160 6м (24м/уп) (с муфтой, без колец) | PR15.0185 Промрукав Строитель

Труба гофрированная двустенная полиэтиленовая жесткая тип 450 (SN8) красная диаметр 160 мм длина 6 м (24 м/упаковка) с муфтой, без колец от бренда ПРОМРУКАВ предназначена для защиты кабелей в сложных условиях монтажа - особенно там, где важна прочность, герметичность и долговечность. Эта труба подходит для закладки в бетон, прокладки в грунт и других агрессивных средах.

Назначение и область применения

Труба гофрированная двустенная полиэтиленовая жесткая тип 450 (SN8) используется для защиты силовых и контрольных кабелей от механических повреждений, влаги, химикатов и перепадов температур. Применяется в системах наружной и внутренней электропроводки, когда требуется надежная изоляция кабеля в бетоне, почве, канализационных колодцах, траншейных трассах и промышленных объектах. Подходит для прокладки в местах с возможным движением грунта или вибрацией.

Технические характеристики

• Наружный диаметр: 160 мм
• Внутренний диаметр: 137 мм - позволяет пропускать кабели большего сечения без перегрузки
• Материал: полиэтилен высокой плотности (HDPE) - устойчив к старению, УФ-излучению и агрессивным средам
• Исполнение: жесткая - сохраняет форму при монтаже, не сплющивается под давлением
• Степень защиты: IP55 (защита от пыли и струй воды) / IP67 (полная защита от пыли и временного погружения в воду до 1 метра на 30 минут) - достигается благодаря уплотнительным кольцам в муфте
• Диапазон рабочих температур: от –55 C до +90 C - работает в суровых климатических условиях, включая Арктику и нагреваемые помещения
• Цвет: красный - визуально выделяет трассу, соответствует цветовой маркировке для электрокабельных систем
• Длина одной трубы: 6 м; в упаковке - 24 м (4 шт.)
• Форма: ребристая (гофрированная) - обеспечивает гибкость при изгибах и повышенную прочность на сжатие
• Класс жесткости: SN8 - способна выдерживать статические нагрузки до 8 кН/м², что соответствует требованиям для глубокой закладки в грунт

Совместимость и монтаж

Труба комплектуется соединительной муфтой - она обеспечивает герметичное соединение между участками. Муфта имеет уплотнительные кольца, необходимые для достижения класса IP67. Соединение выполняется путём вставки одного конца трубы в муфту до упора. Для герметизации рекомендуется проверить плотность посадки и при необходимости использовать силиконовый смазывающий состав. Крепление к фиксирующим элементам (клипсам, хомутам) допускается через гофру - не требует специальных крепёжных деталей. Монтаж можно выполнять вручную, без инструментов, кроме ножниц для пластиковых труб. Гнуть трубу можно радиусом не менее 1,5 м без потери целостности стенок.

Безопасность и стандарты

Труба соответствует требованиям к электроустановкам в соответствии с ГОСТ Р 50571.5.52 и IEC 61386-21. Высокий уровень защиты IP55/IP67 обеспечивает безопасность при использовании в сырых, пыльных и взрывоопасных зонах. Полиэтилен не содержит свинца и других токсичных добавок, соответствует экологическим нормам для строительных материалов.

Преимущества

• Высокая ударопрочность - выдерживает давление грунта и вес бетона при заливке
• Долговечность - срок службы более 50 лет даже в агрессивной среде
• Легкий вес - снижает трудозатраты при транспортировке и монтаже
• Устойчивость к коррозии, щелочам, кислотам и солям - не ржавеет, не разрушается под действием удобрений, цементного раствора
• Герметичность при правильном монтаже - предотвращает попадание влаги и насекомых в кабельную трассу
• Сохранение формы - жесткое исполнение исключает деформацию при укладке в траншею

Ограничения применения

• Не предназначен для прокладки внутри помещений с постоянным открытым доступом - не является декоративным решением
• Не следует применять в местах с частыми резкими изгибами под углом менее 90° - риск повреждения гофры
• Не рассчитана на прямое воздействие открытого пламени или длительный контакт с расплавленными материалами
• Без уплотнительных колец в муфте степень защиты снижается до IP55 - важно использовать комплектную муфту
• Запрещено использование в качестве несущей конструкции - не воспринимает нагрузки на растяжение

Примеры использования

• Защита кабелей питания от распределительного щита к станку в цеху с бетонным полом
• Прокладка силового кабеля от трансформаторной подстанции к освещению во дворе - в траншее с последующей засыпкой
• Устройство скрытой проводки в фундаменте здания перед заливкой бетона
• Обустройство кабельных каналов в промышленных зонах с высокой влажностью (водоканалы, тепловые пункты)
• Подключение оборудования в сельскохозяйственных комплексах - устойчивость к удобрениям и аммиаку

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он составляет 137 мм, значит, суммарный внешний диаметр всех кабелей в ней не должен превышать 110–120 мм для свободного протягивания
• При прокладке в бетон используйте трубу сразу после установки опалубки - не допускайте её смещения при уплотнении бетонной массы
• Для длинных трасс с несколькими соединениями всегда применяйте оригинальные муфты от ПРОМРУКАВ - совместимость гарантирует герметичность
• При работе в холодную погоду (ниже –20 C) труба становится хрупче - избегайте резких ударов и растяжений
• При укладке в грунт с каменистым основанием рекомендуется подложить песчаную подушку толщиной 10–15 см - снижает риск повреждения поверхности трубы
• Красный цвет легко заметить при рытье - это помогает избежать случайного повреждения кабельной трассы при земляных работах
