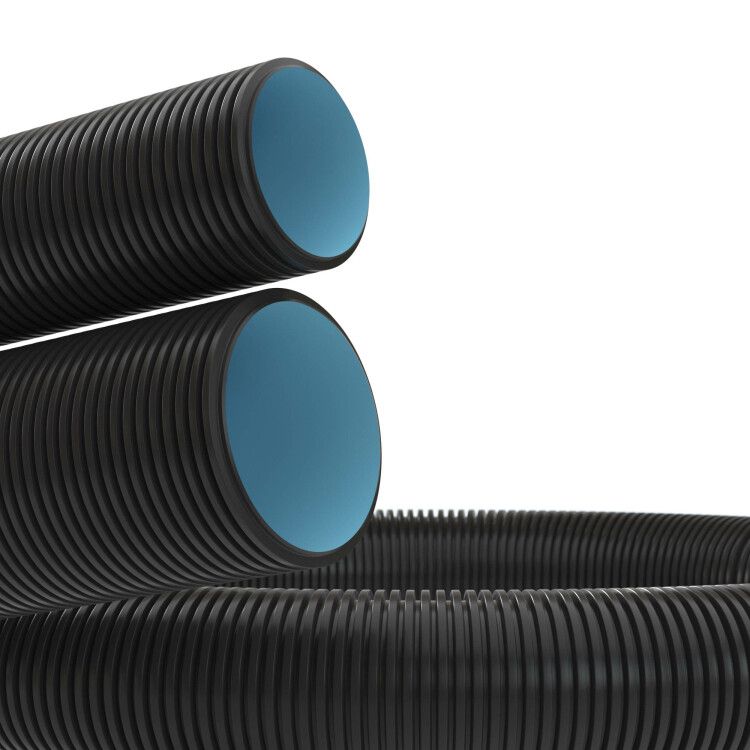

Труба гофрированная двустенная ПНД гибкая d63мм с протяжкой муфтой для открытой прокладки стойкая к УФ SN13 ПВ-0 черн. (уп.50м) DKC 151963 ДКС

Труба двустенная гибкая ПНД d63мм с протяжкой, SN13, ПВ-0, УФ, в бухте 50м, цвет черный от DKC (ДКС) - это прочная и гибкая защитная оболочка для кабелей, предназначенная для открытой прокладки в сложных условиях. Артикул 151963 обеспечивает надежную изоляцию проводов от внешних воздействий, включая УФ-излучение, механические нагрузки и перепады температур.

Назначение и область применения

Труба двустенная гибкая ПНД d63мм с протяжкой используется для защиты кабелей низкого и высокого напряжения при открытой прокладке. Подходит для установки на мостах, путепроводах, эстакадах, галереях, в местах выхода кабеля из земли и ввода в здания. Применяется в энергетике, промышленности, транспорте и коммунальном хозяйстве. Гибкость и наличие протяжки позволяют легко прокладывать кабели в труднодоступных участках и при необходимости замены.

Технические характеристики

• Материал: полиэтилен высокой плотности (HDPE) - устойчив к химическим веществам и старению
• Наружный диаметр: 63 мм
• Длина бухты: 50 метров - удобно для длинных трасс без стыков
• Цвет: черный - обеспечивает повышенную устойчивость к УФ-излучению
• Прочность при сжатии: 530 Н - выдерживает значительные внешние нагрузки
• Статический радиус изгиба: 504 мм - минимальный допустимый радиус изгиба равен 8 диаметрам трубы (63×8=504 мм)
• Температура монтажа: от –25C до +90C
• Температура эксплуатации: от –55C до +90C
• Защита от УФ-излучения: да - не теряет прочность под прямыми солнечными лучами
• Изготовление: двустенная гофрированная конструкция с гладкой внутренней поверхностью
• Армирование: отсутствует - вес ниже, чем у армированных аналогов
• Наличие протяжки: да - стальная проволока внутри для легкого протягивания кабелей

Совместимость и монтаж

Труба двустенная гибкая ПНД d63мм с протяжкой совместима с любыми типами силовых и контрольных кабелей. Для герметизации стыков в комплект каждой бухты входит одна соединительная муфта. Монтаж выполняется без нагрева - достаточно просто раскатать бухту и протянуть кабель через стальную протяжку. Не требуются специальные инструменты, кроме ножниц или резака для ПНД. Кабель можно протягивать как вручную, так и с использованием лебедки. При изгибе соблюдайте минимальный радиус 504 мм - превышение вызывает деформацию стенок.

Безопасность и стандарты

Труба соответствует требованиям к материалам для кабельных систем, имеет самозагасающие свойства (ПВ-0 - не поддерживает горение). Сертифицирована для работы в условиях повышенной влажности, атмосферных осадков и прямого солнечного света. Соответствует нормам для наружных электроустановок согласно ПУЭ и ГОСТ Р 50571.

Преимущества

• Высокая гибкость - позволяет прокладывать трассы с множеством поворотов без фитингов
• Гладкая внутренняя поверхность - снижает трение при протяжке кабелей
• Стальная протяжка - экономит время при монтаже и последующих работах по замене кабеля
• Устойчивость к УФ - не растрескивается и не становится хрупкой на солнце
• Широкий температурный диапазон - работает в суровых климатических условиях
• Поставка в бухтах - минимизирует количество стыков и потерь материала

Ограничения применения

Не предназначена для прокладки под дорогами, в траншее без песчаной подушки или в местах постоянного давления от тяжелой техники - труба не армирована и не рассчитана на статические нагрузки свыше 530 Н. Не рекомендуется использовать в качестве основной несущей конструкции. Не следует применять в контакте с растворителями, маслами и агрессивными химикатами - хотя HDPE устойчив, длительный контакт может повредить стенки.

Примеры использования

• Прокладка кабелей питания на железнодорожных эстакадах
• Защита силового кабеля от подземного ввода в административное здание
• Монтаж сигнализационных линий на крыше промышленного цеха
• Обустройство кабельных переходов через мостовые конструкции
• Укладка кабелей связи в теплицах и на открытых площадках

Практические советы

• Перед монтажом проверьте целостность протяжки - она должна свободно перемещаться внутри трубы
• При резке используйте острые ножницы; срез делайте под углом 45° для более легкой протяжки
• При прокладке в холодную погоду (ниже –25C) согрейте трубу перед изгибом - ПНД теряет эластичность
• Для длинных трасс (>30 м) используйте смазку на кабеле - снижает усилие протяжки
• Сохраните муфту из комплекта - она нужна для герметичного соединения двух бухт
• Не перегибайте трубу резко - превышение радиуса 504 мм приведёт к образованию трещин
