Труба гофрированная двустенная ПНД гибкая d63мм с протяжкой муфтой для кабельной канализации SN13 500Н красн. (уп.100м) DKC 121963100 ДКС 121963100N

Труба гофрированная двустенная ПНД гибкая для кабельной канализации d63мм с протяжкой с муфтой, SN13, 500Н, в бухте 100м, цвет красный - это прочная и гибкая защитная оболочка для кабелей, предназначенная для скрытой прокладки в земле или бетоне. Бренд DKC (ДКС) предлагает эту модель в серия Octopus с нейлоновой протяжкой и соединительной муфтой в комплекте, что упрощает монтаж и снижает риск повреждения проводов.

Назначение и область применения

Труба предназначена для защиты кабелей низкого и высокого напряжения от механических нагрузок, влаги, химических веществ и перепадов температур. Применяется при устройстве кабельной канализации в строительстве: подземные трассы, заливка в фундамент, прокладка в дорожных покрытиях, промышленных объектах, АЭС, транспорте и коммунальной инфраструктуре. Также подходит для ливневой канализации благодаря устойчивости к агрессивным средам.

Технические характеристики

• Наружный диаметр: 63 мм
• Внутренний диаметр: 51,5 мм
• Длина бухты: 100 метров
• Материал: полиэтилен низкого давления (ПНД)
• Кольцевая жесткость: SN13 (500 Н/м²) - обеспечивает устойчивость к деформациям при засыпке грунтом
• Рабочий температурный диапазон: от -55 C до +90 C
• Минимальный радиус изгиба: 504 мм (8×диаметр) - позволяет прокладывать трубу с минимальными усилиями
• Степень защиты: IP44 (защита от предметов >1 мм и брызг), IP55 (пылевая защита и струя воды), IP67 (полную герметичность и временное погружение в воду)

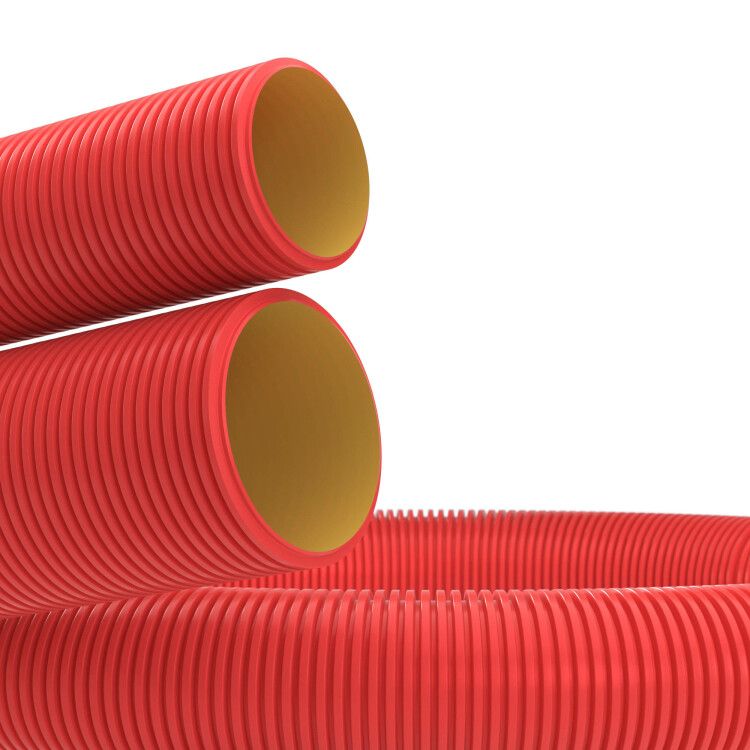

• Цвет: внешняя стенка - красная, внутренняя - желтая
• Устойчивость к УФ-излучению: да - не выгорает на солнце
• Форма: внешняя поверхность - ребристая, внутренняя - гладкая
• Поверхность: необработанная - без антипригарных или смазочных покрытий

Совместимость и монтаж

Труба совместима с муфтой, которая включена в комплект каждой бухты. Для соединения участков используется только эта муфта - другие типы соединителей не рекомендованы. Протяжка из нейлона проходит через всю длину трубы, позволяя легко затянуть кабели без дополнительных инструментов. Монтаж возможен **только скрытым способом**: в грунте, под плитами, внутри монолитного бетона. Открытая прокладка запрещена - материал не рассчитан на постоянную механическую нагрузку сверху или контакт с острыми предметами.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14254-96 по степени защиты IP44–IP67. Материал ПНД не содержит токсичных добавок и безопасен при контакте с почвой и водой. Выдерживает длительную работу при экстремальных температурах, включая замерзание грунта до -55 C. Соответствует нормам безопасности для кабельных систем в энергетике и ЖКХ.

Преимущества

• Высокая кольцевая жесткость SN13 предотвращает сплющивание при засыпке грунтом
• Нейлоновая протяжка ускоряет прокладку кабеля - не нужна дополнительная тяга
• Гибкость сохраняется даже при минусовых температурах - можно работать зимой
• Двустенная конструкция: ребристый слой усиливает прочность, гладкий внутренний - снижает трение при протяжке
• Поставка в бухтах по 100 м - удобно перевозить, меньше стыков, быстрее монтаж
• Желтая внутренняя стенка улучшает визуальный контроль при осмотре и обслуживании

Ограничения применения

• Запрещено использовать для открытой прокладки - материал не устойчив к ударным нагрузкам и царапинам
• Не применяется в условиях постоянного прямого солнечного света - хотя устойчив к УФ, долгосрочное воздействие может снизить срок службы
• Не подходит для транспортировки жидкостей или газов - только для кабелей
• Не следует применять там, где есть риск попадания острых камней или металла - несмотря на прочность, ПНД может быть поврежден точечным воздействием
• Минимальный радиус изгиба 504 мм обязателен - превышение нагрузки на изгиб вызывает трещины

Примеры использования

• Прокладка силового кабеля 10 кВ между распределительными пунктами в парке
• Защита сетей связи в новостройках при заливке фундамента
• Обустройство кабельной канализации в промзоне с плотной застройкой
• Подвод кабелей к трансформаторным будкам в сельской местности
• Ливневая система с одновременной прокладкой сигнальных кабелей управления насосами

Практические советы

• Перед монтажом проверьте целостность протяжки - она должна свободно двигаться по всей длине
• При использовании нескольких бухт - всегда используйте только муфты из комплекта, они точно подходят по диаметру
• При работе при температуре ниже -25 C нагрейте трубу до комнатной - это повысит её пластичность
• Не растягивайте трубу при укладке - это снижает кольцевую жесткость
• При засыпке грунтом убедитесь, что нет крупных камней - лучше предварительно просеять или засыпать песком
• Для длинных трасс (>50 м) используйте несколько точек доступа - так легче будет протягивать кабель
• Помните: внутренний диаметр 51,5 мм - не превышайте суммарный диаметр всех кабелей более чем на 40%, чтобы не нарушить теплоотдачу
