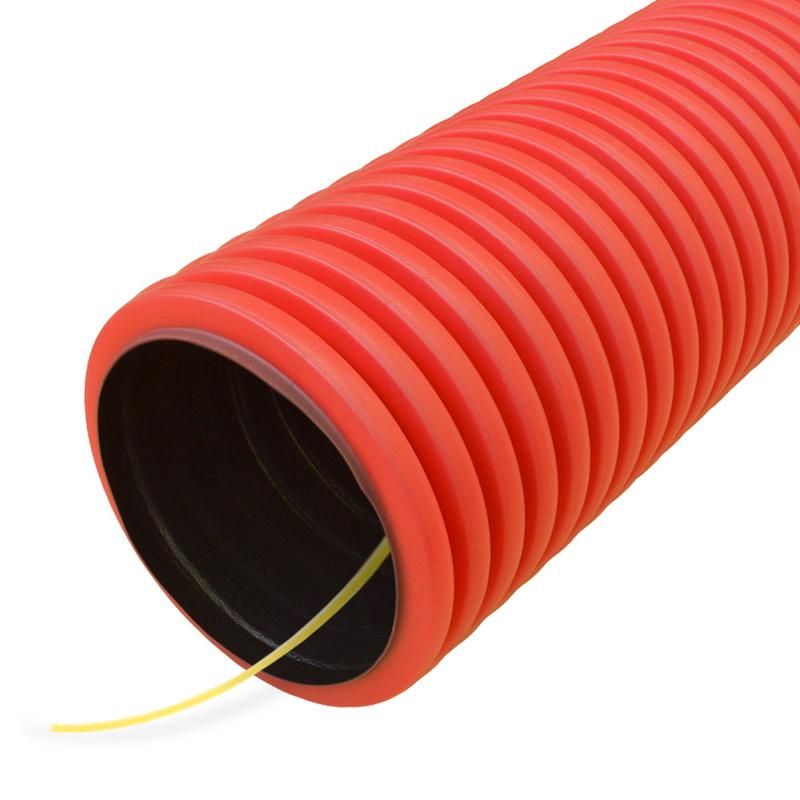

Труба гофрированная двустенная ПНД гибкая тип 450 (SN18) с/з красная д63 (50м/уп) (муфта, 2 кольца) | PR15.0114 Промрукав Строитель

Труба гофрированная двустенная полимерная гибкая тип 450 (SN18) с защитой от протяжки красная диаметр 63 мм (50 м/уп) с муфтой и кольцами от ПРОМРУКАВ предназначена для защиты кабелей и проводов в сложных условиях прокладки - в земле, бетоне и других агрессивных средах. Её прочная двустенная структура и наличие системы протяжки делают её надёжным решением для профессиональной электромонтажной работы.

Назначение и область применения

Труба используется для защиты электрических кабелей и проводов от механических повреждений, влаги, химически активных веществ и внешних нагрузок. Подходит для прокладки в:

• земляных каналах и траншеях;
• монолитном бетоне при устройстве фундаментов и полов;
• технических коробах и шахтах;
• промышленных объектах с высокими требованиями к долговечности.

Благодаря высокой стойкости к коррозии и химическому воздействию, труба сохраняет целостность более 50 лет даже в агрессивных почвах.

Технические характеристики

• Наружный диаметр: 63 мм
• Внутренний диаметр: 50,2 мм - позволяет легко протянуть кабели до 4–6 жил сечением до 16 мм2
• Материал: полиэтилен (PE) - устойчив к УФ, влаге, щелочам и кислотам
• Тип конструкции: двустенная гофрированная - наружная ребристая стенка обеспечивает жесткость, внутренняя гладкая снижает трение при протяжке
• Длина бухты: 50 метров - минимизирует количество соединений при длинных трассах
• Жесткость: SN18 - класс прочности, выдерживающий значительные статические и динамические нагрузки (например, от проезжающего транспорта)
• Цвет: красный - стандартизированная цветовая маркировка для быстрой идентификации кабельных трасс
• Протяжка: встроенная - стальная или пластиковая нить внутри трубы для облегчения затяжки кабеля
• Форма: ребристая - обеспечивает гибкость и устойчивость к деформациям

Совместимость и монтаж

Труба совместима с комплектующими того же типа: муфты, переходники и кольца, входящие в комплект. Монтаж выполняется следующим образом:

• Разматывается бухта без перегибов - радиус изгиба не менее 10×наружного диаметра (не менее 630 мм);
• Кабель протягивается через встроенную протяжку - не требует дополнительных инструментов;
• Соединения осуществляются с помощью муфт и кольцевых зажимов, входящих в комплект - обеспечивают герметичность и механическую прочность;
• При заливке в бетон - не требуется предварительная подготовка поверхности; при закапывании - рекомендуется засыпать песком вокруг трубы для равномерного распределения нагрузки.

Безопасность и стандарты

Труба соответствует требованиям к материалам для кабельной защиты в условиях длительной эксплуатации. Хотя явного указания на ГОСТ или EN отсутствует, её параметры (SN18, PE, гибкость, долговечность) соответствуют международным практикам для аналогичных изделий. Отсутствие специального защитного покрытия не влияет на безопасность - материал сам по себе устойчив к внешним факторам.

Преимущества

• Высокая ударопрочность благодаря двустенной структуре - не растрескивается при давлении грунта или бетона;
• Легкий вес - удобно транспортировать и работать с бухтами в труднодоступных местах;
• Встроенная протяжка - экономит время и усилия при монтаже кабелей;
• Стойкость к температурным перепадам - работает от –40C до +60C;
• Долгий срок службы - более 50 лет без потери функциональности;
• Красный цвет - упрощает поиск и обслуживание трасс в будущем.

Ограничения применения

• Не предназначен для прямого открытия на солнце без дополнительной защиты - хотя PE устойчив к УФ, длительное прямое воздействие может снизить эластичность;
• Не рассчитана на постоянное погружение в жидкости под давлением - не заменяет водонепроницаемые каналы для подводных коммуникаций;
• Не следует использовать в местах с частыми вибрациями выше нормы (например, рядом с крупными двигателями без демпферов) - возможна усталостная деформация;
• Запрещено применять в системах с напряжением выше 1000 В без согласования с проектом - не является изоляционным элементом, только защитной оболочкой.

Примеры использования

• Прокладка силового кабеля от трансформаторной подстанции к цеху под дорогой;
• Защита кабелей управления в бетонных плитах промышленного пола;
• Монтаж сигнализационных и контрольных линий в земле на автостоянках;
• Обустройство кабельных трасс в новых жилых комплексах при заливке фундамента.

Практические советы

• Перед монтажом проверьте, что внутренняя протяжка не порвана - она должна свободно двигаться при растяжении;
• При использовании нескольких участков трубы - всегда применяйте муфты и кольца из комплекта, чтобы избежать проскальзывания кабеля;
• Для кабелей большего диаметра - используйте трубу с запасом по внутреннему сечению (50,2 мм - оптимально для кабелей до 16 мм2 на жилу);
• При работе зимой - не допускайте резких изгибов при температуре ниже –20C - материал становится хрупче;
• При заливке в бетон - не перетягивайте кабель слишком сильно - он должен иметь возможность немного перемещаться при тепловом расширении.
