Труба гофрированная двустенная ПНД гибкая d63мм с протяжкой муфтой для кабельной канализации SN13 500Н красн. (уп.50м) DKC 121963 ДКС 121963N

Труба гофрированная двустенная ПНД гибкая для кабельной канализации d63мм с протяжкой с муфтой, SN13, 500Н, красная, в бухте 50м от DKC предназначена для защиты кабелей в земле и бетоне. Благодаря гибкости, прочности и наличию протяжки, она упрощает прокладку силовых и слаботочных сетей в сложных условиях. Артикулы 121963n и 121963 соответствуют серии Octopus.

Назначение и область применения

Труба используется для прокладки кабелей в системах кабельной и ливневой канализации. Подходит для защиты проводов и кабелей как низкого, так и высокого напряжения от механических повреждений, влаги, химических веществ и перепадов температур. Применяется в строительстве дорог, промышленных объектов, ЖКХ, энергообъектах и на объектах с агрессивными условиями эксплуатации.

Технические характеристики

• Наружный диаметр: 63 мм
• Материал: полиэтилен низкого давления (ПНД)

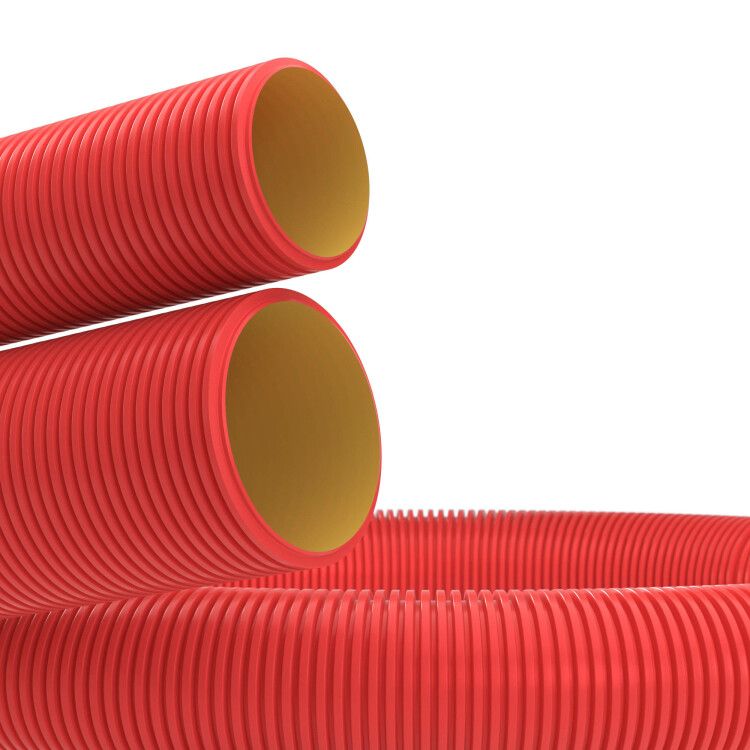

• Тип конструкции: двустенная гофрированная - внешняя стенка ребристая, внутренняя - гладкая
• Цвет: внешняя стенка - красная, внутренняя - желтая
• Длина бухты: 50 метров
• Кольцевая жесткость: SN13 (500 Н/м²)
• Минимальный радиус изгиба: 504 мм (8 диаметров трубы)
• Диапазон рабочих температур: от -55 C до +90 C
• Диапазон температур монтажа: от -25 C до +90 C
• Степень защиты: IP44 (защита от предметов >2,5 мм), IP55 (защита от пыли и струй воды), IP67 (полную защиту от пыли и временного погружения в воду)
• Наличие протяжки: да - нейлоновая шнуровка внутри трубы для облегчения затяжки кабеля
• Поверхность: необработанная, без антипригарных или противокоррозийных покрытий
• Форма: гофрированная снаружи, гладкая изнутри

Совместимость и монтаж

Труба совместима с другими элементами системы кабельной канализации того же диаметра. Каждая бухта комплектуется одной соединительной муфтой - для герметичного стыка между участками трубы. Монтаж возможен только скрытым способом: в грунте, под плитами перекрытия, в бетонных конструкциях. Не рекомендуется открытая прокладка на поверхностях, где есть риск механического воздействия или UV-излучения - материал не имеет защитного покрытия от света.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14254-96 по степени защиты IP44/IP55/IP67. Материал ПНД безопасен для контакта с почвой и бетоном, не выделяет токсичных веществ при нормальных температурах. Соответствует требованиям к применению в инженерных коммуникациях, включая промышленную и городскую инфраструктуру.

Преимущества

• Высокая кольцевая жесткость SN13 обеспечивает устойчивость к нагрузкам от грунта и дорожного покрытия
• Эластичность сохраняется даже при температурах ниже -25 C - позволяет работать в холодных регионах
• Наличие нейлоновой протяжки ускоряет и упрощает ввод кабеля без дополнительных инструментов
• Гибкость позволяет проходить через изгибы и препятствия без сварки или фитингов
• Удобная форма бухты - легко транспортировать и разматывать на месте
• Двустенная конструкция снижает трение при протяжке кабеля и увеличивает срок службы

Ограничения применения

• Не предназначен для открытой прокладки на воздухе - ПНД не защищён от УФ-излучения, со временем теряет прочность
• Запрещено использование в местах постоянного прямого контакта с открытым пламенем или источниками высокой температуры выше +90 C
• Не следует использовать в качестве самонесущего элемента - требует опоры или заполнения бетоном/землёй
• Не подходит для транспортировки жидкостей или газов - предназначена исключительно для кабельной защиты
• Необработанная поверхность не предохраняет от абразивного износа при частых перемещениях - применяется только в стационарной установке

Примеры использования

• Прокладка силового кабеля от трансформаторной подстанции к распределительному щиту под дорогой
• Защита медных и оптоволоконных кабелей в фундаментах многоэтажных зданий
• Ливневая канализация с прокладкой датчиков уровня воды
• Подземные кабельные трассы на промышленных предприятиях с высокими требованиями к надёжности
• Прокладка кабелей связи в зоне строительства новых жилых массивов

Практические советы

• Перед монтажом проверьте целостность протяжки - если она порвана, используйте специальный зонд для замены
• При соединении двух участков трубы обязательно используйте комплектную муфту; не заменяйте её самодельными решениями
• Учитывайте минимальный радиус изгиба 504 мм - не допускайте резких углов, чтобы не повредить внутреннюю гладкую поверхность
• При работе при температуре ниже -25 C нагрейте трубу до комнатной перед разматыванием - это предотвратит растрескивание
• Для длинных трасс (>100 м) предусмотрите доступные колодцы или люки - это упростит обслуживание и ремонт
• Артикулы 121963n и 121963 - одинаковые по характеристикам, различаются только партиями. Выбирайте по наличию на складе
