Смотровое устройство 335х240х255. ПЕРЕХ. диаметры 50-63-110 | 025002 DKC ДКС 025002N

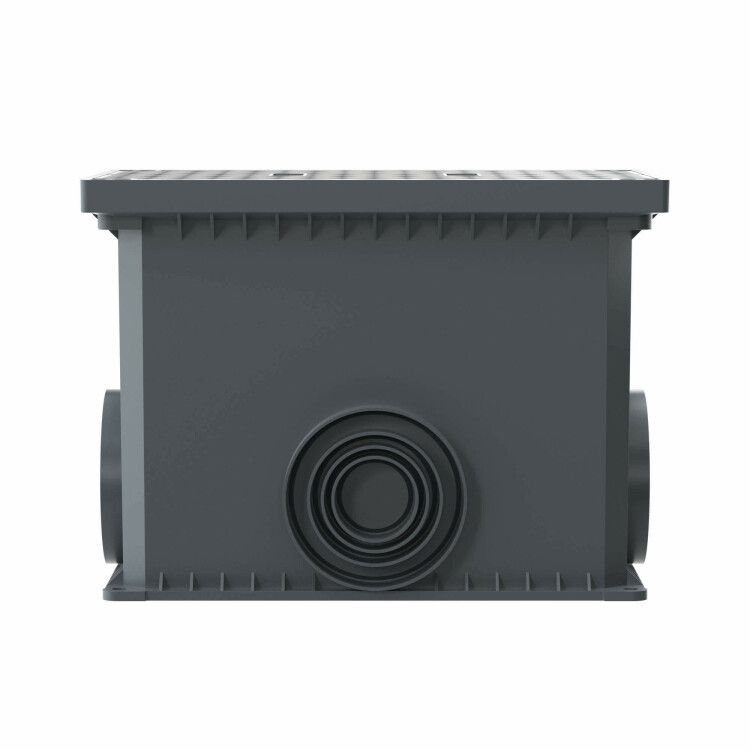

Смотровой колодец переходной с крышкой для двустенных труб от DKC (арт. 025002) - это компактный переходной элемент системы Octopus, предназначенный для соединения труб разного диаметра и организации отводов в кабельных канализациях. Устройство сочетает прочность полипропилена, герметичность IP65 и возможность установки четырёх труб одновременно.

Назначение и область применения

Смотровой колодец переходной с крышкой для двустенных труб (арт. 025002) используется для соединения труб различного диаметра в системах кабельной канализации. Применяется там, где требуется изменение направления трассы или переход между трубами 50, 63 и 110 мм. Подходит для внутренней и наружной прокладки: в зданиях, на территориях предприятий, вдоль дорог, в парках и других местах, где нужна надёжная защита кабелей. Элемент является частью системы Octopus и рассчитан на долгосрочную эксплуатацию - до 50 лет.

Технические характеристики

• Габариты: 335 × 240 × 255 мм
• Материал: полипропилен - устойчив к химическим веществам, коррозии и перепадам температур
• Степень защиты: IP65 - полностью защищён от пыли и струй воды под давлением
• Количество вводов: 4 - все с возможностью выбивания под требуемые диаметры
• Подходящие диаметры труб: 50 мм, 63 мм, 110 мм
• Цвет: серый
• Максимальная нагрузка на крышку: 700 кг
• Не содержит галогенов - безопасен при горении

Совместимость и монтаж

Смотровой колодец переходной с крышкой для двустенных труб (арт. 025002) совместим только с трубами системы Octopus. Вводы предварительно не пробиты - их необходимо выбивать перед установкой труб. Для монтажа:

• Выберите нужные отверстия на боковых стенках корпуса
• Используйте плоскогубцы или специальный инструмент для удаления заглушек
• Заведите трубы в выбранные вводы - плотное соединение обеспечивается за счёт формы и материала
• Установите крышку - она фиксируется механически, без крепежа

Посадочные места для труб соответствуют стандартным размерам Octopus - не используйте трубы других систем. Диаметр трубы меньше 50 мм или больше 110 мм не подходит - вводы не поддерживают другие значения.

Безопасность и стандарты

Смотровой колодец переходной с крышкой для двустенных труб (арт. 025002) изготовлен из экологически безопасного полипропилена без галогенов. Соответствует требованиям к материалам для кабельных каналов в жилых и общественных зонах. Степень защиты IP65 позволяет использовать устройство во влажных средах, включая открытые участки. Нагрузка на крышку до 700 кг обеспечивает безопасность при проезде легковых автомобилей и обслуживании территории.

Преимущества

• Четыре ввода - можно комбинировать три разных диаметра труб в одном узле
• Крышка усиленная - выдерживает значительные нагрузки без деформаций
• Легко монтируется - нет необходимости в сварке или клеях
• Высокая кольцевая жесткость - сохраняет форму под давлением грунта
• Долгий срок службы - до 50 лет без потери функциональности

Ограничения применения

• Не предназначен для использования с трубами вне системы Octopus - несовместим с другими брендами
• Не рекомендуется для прямого контакта с открытым огнем или высокими температурами (>80 C)
• Не следует применять в условиях постоянного погружения в воду - IP65 не гарантирует герметичность при длительном подтоплении
• Диаметры труб должны быть строго 50, 63 или 110 мм - другие размеры не подходят
• Не предназначен для транспортировки жидкостей - только для прокладки кабелей и проводов

Примеры использования

• Переход с трубы 110 мм на две трубы 63 мм внутри офисного здания
• Объединение трех вводов (50+63+110 мм) в точке выхода кабеля на улицу
• Отвод от основной трассы к распределительному щиту в подвале
• Участок кабельной канализации под автостоянкой - крышка выдерживает проезд машин

Практические советы

• Перед монтажом проверьте, что трубы, которые будете вставлять, имеют точно указанные диаметры - 50, 63 или 110 мм
• Выбивайте отверстия осторожно - используйте плоскую отвертку и ударный метод, чтобы не повредить стенки корпуса
• При закладке в грунт убедитесь, что вокруг колодца сделана песчаная подушка - это снижает риск деформации
• Не затягивайте крышку силой - она сама фиксируется по форме; лишнее усилие может повредить уплотнение
• Для частого доступа (например, в серверных помещениях) рекомендуется использовать этот элемент вместе с замком или сигнализацией
