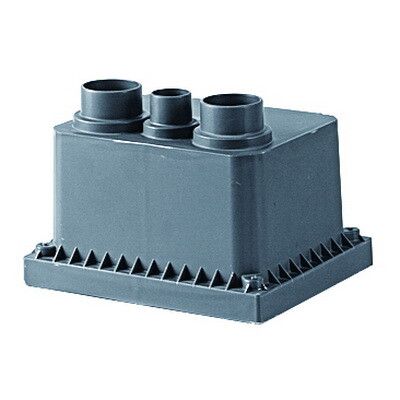

Смотровое устройство 225х175х145. ПЕРЕХ. диаметры 32-50 | 025001 DKC ДКС 025001N

Смотровой колодец переходной с крышкой для двустенных труб 225х175х145 мм, DKC - это компактный элемент системы Octopus от ДКС, предназначенный для соединения труб разного диаметра и обеспечения доступа к кабельным трассам. Применяется в наружных сетях освещения, сигнализации и кабельной канализации.

Назначение и область применения

Смотровой колодец переходной с крышкой для двустенных труб 225х175х145 мм, DKC служит для перехода между трубами большего и меньшего диаметра в одной трассе. Обеспечивает доступ к кабелям для обслуживания, ремонта или подключения новых линий. Подходит для установки в земле или на поверхности - например, рядом с опорами уличного освещения, светильниками, пунктами сигнализации или распределительными щитами.

Технические характеристики

• Диаметр входа для крупной трубы: 225 мм
• Диаметр входа для мелкой трубы: 145 мм
• Минимальный диаметр подключаемых труб: 145 мм
• Максимальный диаметр подключаемых труб: 225 мм
• Количество вводов: 2 (для двух труб разного диаметра)
• Материал: полипропилен - устойчив к химическим веществам, не корродирует
• Степень защиты: IP65 - полностью защищен от пыли и устойчив к струям воды с любого направления
• Цвет: серый
• Содержание галогенов: отсутствует - безопасен при горении, соответствует экологическим нормам
• Габариты корпуса: 225×175×145 мм

Совместимость и монтаж

Смотровой колодец переходной с крышкой для двустенных труб 225х175х145 мм, DKC совместим только с трубами системы Octopus от ДКС. Его вводы рассчитаны на плотную посадку двустенных труб - не требуют дополнительных фитингов. Монтаж выполняется путём вставки труб в отверстия до упора; герметичность обеспечивается за счёт точного подбора диаметров и эластичности материала. Крышка крепится на шарнире и фиксируется замком - позволяет открывать колодец без демонтажа.

Установка возможна в траншее, на бетонном основании или на поверхности. Для надёжности рекомендуется использовать песчаную подушку и засыпку вокруг корпуса.

Безопасность и стандарты

Изделие изготовлено из галоген-free полипропилена - не выделяет токсичные газы при нагреве или возгорании. Соответствует требованиям безопасности для наружных электротехнических систем. Степень защиты IP65 гарантирует работу в условиях повышенной влажности, дождя и запылённости - подходит для улиц, парков, автодорог, промзон.

Преимущества

• Объединяет две трубы в одном узле - снижает количество соединений и риск утечек
• Высокая кольцевая жесткость материала предотвращает деформацию при нагрузках
• Легкий вес - удобен для транспортировки и быстрого монтажа
• Долговечность - материал сохраняет свойства до 50 лет
• Не требует окраски, антикоррозийной обработки или специального ухода

Ограничения применения

Смотровой колодец переходной с крышкой для двустенных труб 225х175х145 мм, DKC нельзя применять для труб других систем - несовместим с PVC, PE или асбестоцементными изделиями. Также он не предназначен для внутренней проводки в помещениях - его функция исключительно наружная. Не следует использовать в местах с постоянным погружением в воду - IP65 не обеспечивает долговременную герметичность при подтоплении.

Примеры использования

• Подключение кабелей питания к столбу уличного освещения через трубу Ø225 мм и контрольную линию Ø145 мм
• Переход от главной кабельной трассы к группе датчиков сигнализации на территории предприятия
• Соединение участков кабельной канализации с изменением диаметра вдоль дороги
• Точки обслуживания в системах видеонаблюдения на автострадах

Практические советы

• При проектировании трассы учтите, что минимальный радиус изгиба трубы зависит от её диаметра - используйте поворотные элементы системы Octopus, чтобы избежать перегрузки на колодец
• При закладке в грунт убедитесь, что уровень грунтовых вод ниже дна колодца - иначе потребуется дополнительная гидроизоляция
• Запрещено использовать инструменты с острыми краями при монтаже - можно повредить стенки трубы или корпуса
• Проверьте соответствие диаметров перед сборкой: труба Ø145 мм должна свободно войти в соответствующий ввод, а Ø225 мм - плотно прилегать без усилий
• Для частого обслуживания выбирайте модели с крышки с замком - как этот вариант от ДКС - они обеспечивают более надёжную защиту от несанкционированного доступа
