Труба гофрированная двустенная ПНД гибкая d50мм с протяжкой муфтой для кабельной канализации SN13 450Н красн. (уп.100м) DKC 121950 ДКС 121950N

Труба гофрированная двустенная ПНД гибкая для кабельной канализации d50мм с протяжкой с муфтой, SN13, 500Н, в бухте 100м, красная от DKC (ДКС) - это надёжная защита кабелей в условиях сложного монтажа и агрессивной среды. Артикул 121950n обеспечивает удобную укладку благодаря гибкости, наличию протяжки и компактной бухте.

Назначение и область применения

Труба предназначена для прокладки кабелей низкого и высокого напряжения в земле, внутри бетонных конструкций и других закрытых системах. Подходит для строительства кабельной и ливневой канализации. Защищает провода от механических повреждений, влаги, химических веществ и перепадов температур. Применяется в промышленных объектах, ЖКХ, энергетике, на транспорте и в инфраструктурных проектах.

Технические характеристики

• Наружный диаметр: 50 мм
• Материал: полиэтилен низкого давления (ПНД)

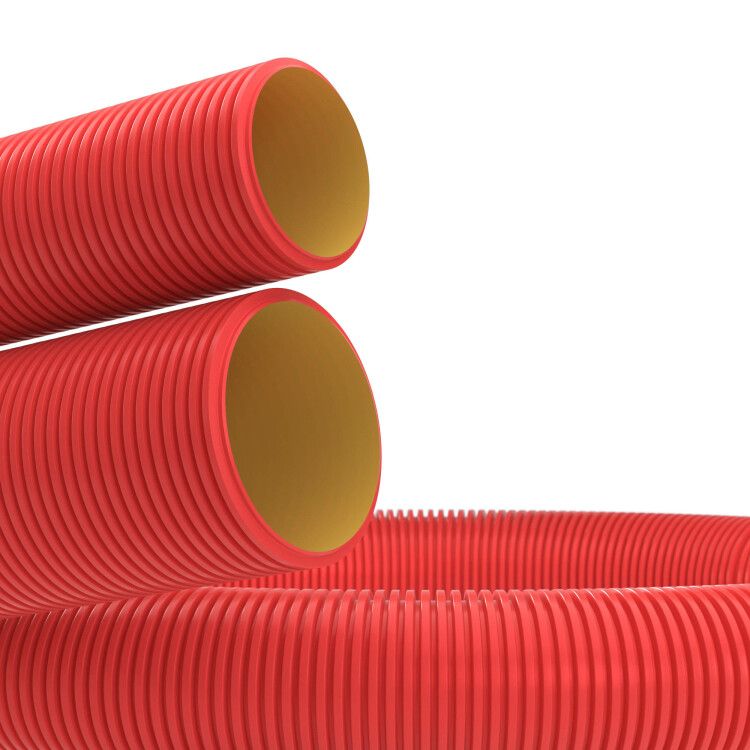

• Тип конструкции: двустенная гофрированная - внешняя стенка ребристая, внутренняя - гладкая
• Цвет: внешняя стенка - красная, внутренняя - жёлтая
• Длина бухты: 100 метров
• Кольцевая жесткость: SN13 (500 Н/м²)
• Минимальный радиус изгиба: 400 мм (8 диаметров трубы)
• Диапазон рабочих температур: от -55 C до +90 C
• Диапазон температур монтажа: от -25 C до +90 C
• Степень защиты: IP44 (защита от предметов >2,5 мм и брызг), IP55 (защита от пыли и струй воды), IP67 (полную защиту от пыли и временного погружения в воду)
• Наличие протяжки: да - нейлоновая шнуровка для легкой затяжки кабеля
• Комплектация: одна соединительная муфта на бухту
• Поверхность: необработанная, без антикоррозийного покрытия

Совместимость и монтаж

Труба совместима с муфтами того же диаметра и типа (ПНД, гофрированные). Для герметизации соединений рекомендуется использовать специальные фитинги с уплотнительными кольцами. Монтаж возможен только в скрытых системах: в грунте, под плитами, в бетонных конструкциях, за декоративными панелями. Не применяется для открытой прокладки на воздухе или в местах с постоянным доступом людей. Благодаря гибкости, труба легко адаптируется к контурам трассы без дополнительных изгибателей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14254-96 по степени защиты IP44/IP55/IP67. Материал ПНД не выделяет токсичных веществ при нагреве и устойчив к большинству бытовых и промышленных химикатов. Соответствует нормам безопасности для кабельных сетей в соответствии с ПУЭ и СП 31-110-2003.

Преимущества

• Высокая кольцевая жесткость SN13 предотвращает деформацию при нагрузках от грунта и дорожного покрытия
• Нейлоновая протяжка позволяет легко втянуть кабель без помощи спецоборудования
• Эластичность сохраняется при температурах ниже -25 C - можно монтировать зимой
• Двустенная конструкция снижает риск повреждения кабеля при изгибе
• Поставка в бухтах по 100 м минимизирует количество стыков и ускоряет работу
• Жёлтый цвет внутренней стенки улучшает визуальный контроль при прокладке

Ограничения применения

• Не предназначен для открытой прокладки - отсутствие UV-стабилизатора делает материал чувствительным к солнечному свету
• Запрещено применение в местах с постоянным контактом с острыми камнями, металлом или агрессивными химикатами (например, растворители, кислоты)
• Не используется в системах с давлением жидкостей - только для защиты кабелей
• Не рекомендуется для прямого контакта с горячими поверхностями выше +90 C
• Необходимо соблюдать минимальный радиус изгиба - превышение риска повреждения гофры

Примеры использования

• Прокладка силового кабеля от распределительного щита к насосной станции в земле
• Защита сигнальных кабелей в бетонной плите при устройстве полов
• Монтаж кабелей связи в канале между этажами многоквартирного дома
• Устройство ливневой канализации с одновременной прокладкой кабелей освещения
• Прокладка кабелей в промышленных цехах с частыми вибрациями и перепадами температур

Практические советы

• Перед монтажом проверьте целостность протяжки - она должна свободно проходить через всю длину трубы
• При использовании нескольких участков трубы - всегда используйте комплектную муфту; не заменяйте её самодельными соединениями
• При работе при температуре ниже -25 C прогрейте трубу перед изгибом - это повысит пластичность материала
• При прокладке в грунте с каменистым основанием - уложите песчаную подушку толщиной 10–15 см
• Обязательно учитывайте посадочный диаметр 50 мм - выбирайте кабели с наружным диаметром не более 40 мм для комфортной протяжки
• Артикул 121950n и 121950 - один и тот же продукт; различие в номере связано с форматом базы данных, не влияет на качество
