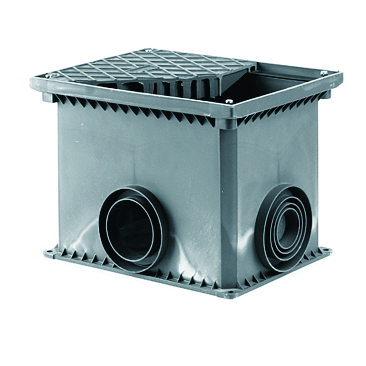

Смотровое устройство 335х240х255 (без дна). ПЕРЕХ. диаметры 50-63-110 | 025003 DKC ДКС 025003N

Смотровой колодец переходной без дна DKC Octopus (артикулы 25003, 025003n, 025003) предназначен для организации многоуровневых кабельных каналов в системе двустенных труб Octopus. Его конструкция позволяет соединять трубы разных диаметров в одной точке без необходимости устройства дна, что ускоряет монтаж и снижает затраты на подготовку основания.

Назначение и область применения

Смотровой колодец переходной без дна применяется в кабельной канализации для пересечений и ответвлений трубопроводов различного диаметра. Подходит для прокладки силовых, слаботочных и телекоммуникационных кабелей в жилых зданиях, коммерческих объектах, транспортной и спортивной инфраструктуре. Конструкция без дна делает её идеальной для установки в местах с высоким уровнем грунтовых вод или где невозможно устройство бетонного фундамента.

Технические характеристики

• Габариты: 335 × 240 × 255 мм
• Материал: полипропилен - устойчив к химическим воздействиям, не корродирует, не проводит электричество
• Цвет: серый - соответствует стандартному цвету системы Octopus
• Количество вводов: 4 шт. - все с возможностью выбивания для адаптации под диаметры труб
• Поддерживаемые диаметры труб: 50 мм, 63 мм, 110 мм - совместимы с трубами системы Octopus
• Минимальный внутренний диаметр входа: 255 мм
• Максимальный внутренний диаметр входа: 335 мм
• Состав: безгалогенный материал - безопасен при горении, не выделяет токсичных паров

Совместимость и монтаж

Колодец совместим исключительно с трубами системы Octopus. Все четыре ввода имеют предварительно выполненные места для выбивания - их можно легко удалить обычным молотком и зубилом перед установкой труб нужного диаметра. Монтаж выполняется путём вставки труб в выбранные отверстия с последующей герметизацией резиновым уплотнением (прилагается в комплекте труб). Установка производится вертикально - колодец опирается на стенки траншеи или на нижние участки труб. Для обеспечения прочности рекомендуется использовать только трубы с кольцевой жесткостью SN8 и выше.

Преимущества

• Устраняет необходимость в бетонировании - экономит время и материалы
• Чёткая маркировка мест выбивания - минимизирует риск ошибок при монтаже
• Высокая механическая прочность материала - выдерживает нагрузки от грунта и проезжающего транспорта
• Легкий вес - удобен для транспортировки и одиночного монтажа
• Совместимость с широким спектром аксессуаров системы Octopus - позволяет строить сложные маршруты без переходников

Ограничения применения

• Не предназначена для установки в условиях постоянного погружения в воду - отсутствие дна не обеспечивает герметичность при давлении жидкости сверху
• Не подходит для прямого контакта с открытыми источниками тепла (>+80 C) - материал теряет форму при нагреве
• Запрещено использование в качестве распределительной камеры для электрооборудования - не имеет защиты IP и не рассчитан на электрические нагрузки
• Требуется обязательная обратная засыпка песком или мелкофракционным грунтом - недопустимо оставление пустот вокруг корпуса

Примеры использования

• Переход между сетями 110 мм (магистраль) и 63/50 мм (ответвления к зданию)
• Объединение нескольких кабельных трасс в одном уровне при прокладке через дорогу или железнодорожную насыпь
• Интеграция в существующую систему Octopus при модернизации кабельной канализации без замены всей сети
• Узел соединения в многоквартирном доме, где требуется вывод кабелей в разные этажи через одну точку доступа

Практические советы

• Перед монтажом проверьте, чтобы выбранные отверстия были точно выровнены с направлением труб - используйте уровень
• Выбивать отверстия лучше всего после сборки всех труб - так легче контролировать положение каждого элемента
• При использовании в холодном климате убедитесь, что грунт вокруг колодца не содержит крупных камней - они могут повредить стенки при замерзании
• Не используйте металлические инструменты для зачистки краёв отверстий - царапины снижают долговечность полипропилена
• Для увеличения надёжности соединения примените специальный клей для полипропилена (например, DKC PP-Adhesive)
