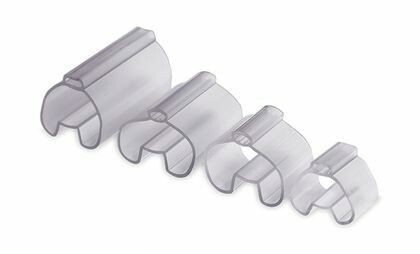

Трубочка прозрачная для жесткой маркировки 1.5-2.5мм длина 18мм (уп.1000шт) DKC TUB1801 ДКС

Трубочка прозрачная для жесткой маркировки 1,5–2,5 мм, длина 18 мм от бренда DKC (ДКС), артикул tub1801, предназначена для надежного и долговечного обозначения проводов в распределительных щитах, панелях управления и других электроустановках. Эта трубочка входит в серию Mark и обеспечивает жесткую фиксацию маркировки даже в условиях вибраций и перепадов температур.

Назначение и область применения

Трубочка прозрачная для жесткой маркировки используется для создания постоянных, легко читаемых меток на электропроводах. Подходит для маркировки силовых и слаботочных цепей в промышленном оборудовании, автоматизированных системах, щитах управления, станках и конвейерах. Применяется там, где требуется высокая механическая прочность и устойчивость к внешним воздействиям - например, в местах с частой заменой кабелей или в условиях повышенной запылённости.

Технические характеристики

• Диаметр внутреннего канала: 1,5–2,5 мм - подходит для проводов с таким же диаметром жилы;
• Общая длина: 18 мм - оптимальна для компактной маркировки без лишних выступов;
• Материал: ПВХ класса горючести ПВ0 - самозагасающий, не распространяет пламя;
• Рабочий температурный диапазон: от –40 C до +80 C - стабильная работа в холодных и нагреваемых зонах;
• Прозрачность: да - позволяет видеть цвет провода под маркировкой и проверить целостность изоляции;
• Форма: двухкомпонентная - нижняя часть фиксирует провод, верхняя служит основой для этикетки или надписи;
• Цвет: естественный (бесцветный) - не влияет на визуальное восприятие маркировки;
• Упаковка: 1000 штук в одной партии - удобно для массового монтажа.

Совместимость и монтаж

Трубочка прозрачная для жесткой маркировки 1,5–2,5 мм, длина 18 мм монтируется втычным способом: просто вставляется на подготовленный провод. Конструкция состоит из двух половинок, которые плотно соединяются после установки. Нет необходимости в клее, термической обработке или специальных инструментах. Удобна для быстрого монтажа на заводе, во время модернизации или ремонта. Совместима с любыми типами маркировочных этикеток, наклеек или печатными надписями, наносимыми на верхнюю плоскость.

Безопасность и стандарты

Материал ПВХ класса ПВ0 соответствует требованиям безопасности к материалам, применяемым в электротехнических устройствах. Обеспечивает самоугасание при контакте с источником открытого огня, снижает риск возгорания в случае аварии. Соответствует общепринятым нормам для внутрищитовой маркировки в соответствии с ГОСТ Р 50030.5.2 и IEC 60947.

Преимущества

• Жесткая конструкция предотвращает деформацию и смещение маркировки при вибрациях и механическом воздействии;
• Прозрачность позволяет контролировать состояние изоляции провода без демонтажа;
• Высокая химическая стойкость - не реагирует на масла, растворители, влагу в пределах рабочего диапазона;
• Легкий вес и малые габариты не нарушают компактность сборки в щитах;
• Поддерживает длительную читаемость маркировки - не выцветает и не разрушается при эксплуатации.

Ограничения применения

• Не предназначен для использования вне закрытых корпусов - не имеет защиты IP и не рассчитан на прямое попадание воды или осадков;
• Не рекомендуется для проводов с диаметром менее 1,5 мм или более 2,5 мм - возможен люфт или повреждение изоляции;
• При температурах выше +80 C материал становится мягким, что снижает механическую жесткость;
• Не подходит для кабелей с толстой бронированной оболочкой - только для одножильных и многожильных проводов с гибкой изоляцией.

Примеры использования

• Маркировка входящих и выходящих кабелей в распределительном щите предприятия;
• Обозначение цепей управления на станках ЧПУ;
• Индикация фаз A/B/C в трёхфазных сетях;
• Разметка сигналов в системах автоматизации (DI/DO, AI/AO);
• Этикетирование проводов в медицинском и пищевом оборудовании, где важна чистота и легкость очистки.

Практические советы

• Перед монтажом убедитесь, что диаметр провода точно попадает в диапазон 1,5–2,5 мм - слишком тонкий провод будет болтаться, слишком толстый - повредит изоляцию;
• Для лучшей читаемости используйте контрастные маркировочные наклейки или принтер с термотрансферной печатью;
• При работе в условиях низких температур (ниже –20 C) согрейте трубочки перед установкой - пластик станет эластичнее и проще наденется;
• Храните в сухом месте, избегая прямого UV-излучения - хотя материал устойчив, длительное воздействие солнца может вызвать помутнение;
• Артикул tub1801 от DKC (ДКС) совместим с другими изделиями серии Mark - можно использовать одинаковые решения для всей системы маркировки.
