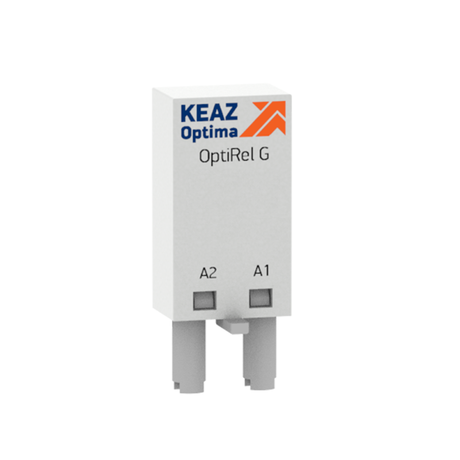

Модуль дополнительный OptiRel G DI-6-220D DC КЭАЗ (Курский электроаппаратный завод) 330361

Дополнительный модуль для реле OptiRel G DI-6-220D - это компактный втычной элемент от КЭАЗ, предназначенный для защиты катушек управляющих реле от импульсов обратного тока. Модуль устанавливается в розетки реле серии OptiRel G и обеспечивает надёжную работу цепей управления постоянным током.

Назначение и область применения

Дополнительный модуль для реле OptiRel G DI-6-220D используется для гашения обратной ЭДС, возникающей при отключении катушки реле, работающей от постоянного тока. Без этого модуля высоковольтные импульсы могут повредить чувствительную электронику, коммутационные контакты или контроллеры в системе управления.

Подходит для установки в реле серий RP40, RP41, RP55 и релейные модули RM48, где используются катушки с питанием от DC. Применяется в автоматизированных системах: промышленные станки, конвейеры, системы вентиляции, насосные станции, оборудование с частотными преобразователями.

Технические характеристики

• Тип изделия: модуль обратного диода
• Тип напряжения: постоянный ток (DC)
• Цвет корпуса: серый
• Форма: втычной, совместим с розетками RR94, RP95, RM48
• Назначение: подавление обратной ЭДС при отключении катушки реле

Совместимость и монтаж

Дополнительный модуль для реле OptiRel G DI-6-220D устанавливается в специальные розетки на базовых реле. Для работы требуется:

• Реле серии OptiRel G с соответствующими розетками: RR94 (для RP55), RP95 (для RP40/RP41) или RM48
• Источник питания постоянного тока (DC) на катушке реле

Установка выполняется в выключенном состоянии: модуль просто вставляется до щелчка. Направление установки не имеет значения - диод внутри модуля уже правильно ориентирован. Не требует внешних соединений или настройки.

Безопасность и стандарты

Произведён в соответствии с требованиями КЭАЗ к надёжности и долговечности. Соответствует нормам безопасности для промышленного оборудования. Не содержит опасных материалов. Работает в рамках температурного режима, заданного для основных реле OptiRel G.

Преимущества

• Полностью защищает управляющую электронику от пробоев из-за обратной ЭДС
• Не требует внешнего питания или сложной настройки
• Замена модуля занимает несколько секунд - без демонтажа всего реле
• Стандартная форма позволяет заменить аналогичные модули других производителей, если они подходят по розетке

Ограничения применения

• Не работает с переменным током (AC) - предназначен исключительно для цепей постоянного тока
• Не применяется в реле без розеток для модулей (например, встроенные модели без возможности расширения)
• Не заменяет фильтры, TVS-диоды или RC-цепочки в случаях сверхвысоких импульсов - только базовая защита от обратной ЭДС

Примеры использования

• На конвейере: реле управляет двигателем с катушкой DC - модуль предотвращает выход из строя PLC-контроллера
• В системе вентиляции: при отключении вентилятора через реле RP41 - модуль DI-6-220D защищает датчики давления
• В насосной станции: реле RP55 с модулем DI-6-220D снижает количество отказов из-за перенапряжений

Практические советы

• Перед установкой проверьте тип реле: если катушка питается от AC - этот модуль не нужен
• Если реле часто срабатывает (более 100 раз/час), наличие модуля особенно важно - продлевает срок службы контактов
• При замене старого модуля убедитесь, что он был именно обратным диодом, а не RC-цепью - иначе эффект будет другим
• Артикул 330361 - точный идентификатор для заказа запасных модулей; храните один в ремонтной зоне
• Посадочный размер розетки стандартизован - не используйте силу при установке, чтобы не деформировать контактные площадки
