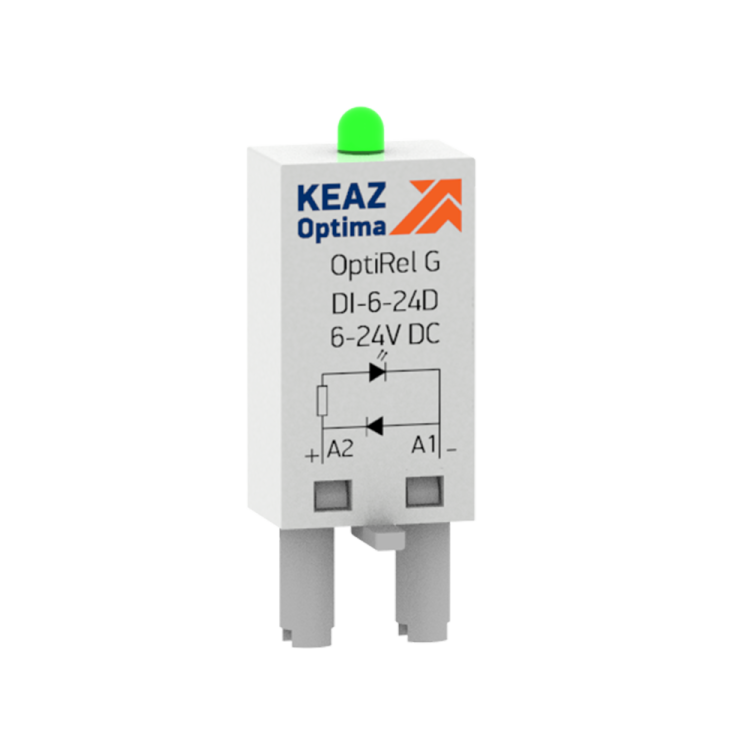

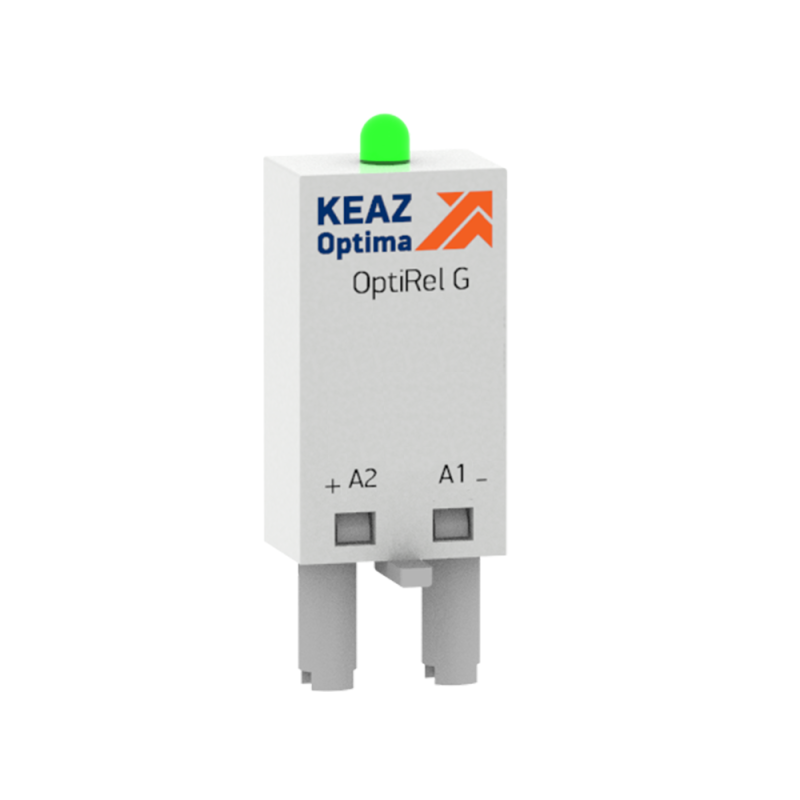

Дополнительный модуль для реле OptiRel G DI-6-24D - это втычной компонент, который расширяет возможности реле серии OptiRel G за счёт защиты от обратного тока и индикации состояния. Подходит для установки в розетки реле RP55, RP40, RP41 и модулей RM48. Артикул 281180, бренд Кэаз.

Назначение и область применения

Дополнительный модуль для реле OptiRel G DI-6-24D предназначен для двух задач: защиты катушки управляющего реле от импульсов обратного напряжения при отключении питания и визуальной индикации её рабочего состояния. Модуль используется там, где важно предотвращать повреждение электроники из-за самоиндукции катушек постоянного тока - например, на автоматических линиях, станках, системах управления технологическим оборудованием.

Технические характеристики

• Тип компонента: многофункциональный модуль времени (обратный диод + светодиод)
• Рабочее напряжение: 6–24 В постоянного тока
• Тип напряжения: постоянный ток (DC)
• Цвет корпуса: серый
• Способ монтажа: встраивается в розетку реле (не требует проводки)

Совместимость и монтаж

Дополнительный модуль для реле OptiRel G DI-6-24D совместим только с определёнными типами розеток:

• Розетки серии RR94 - для реле RP55;
• Розетки серии RP95 - для реле RP40 и RP41;
• Релейные модули серии RM48.

Установка происходит путём плотного введения модуля в соответствующую розетку до щелчка. Никаких инструментов или пайки не требуется. Перед заменой убедитесь, что питание отключено.

Преимущества

• Интегрированный обратный диод снижает риск пробоя полупроводниковых элементов в цепях управления после отключения катушки.
• Светодиодная индикация позволяет сразу видеть, находится ли реле во включенном состоянии - даже при плохой освещённости.
• Форм-фактор стандартизирован - легко заменить при необходимости без переделки шины.
• Не требует внешнего питания - работает за счёт энергии катушки самого реле.

Ограничения применения

• Поддерживает только постоянный ток - нельзя использовать в сетях переменного тока.
• Не совместим с другими сериями реле вне указанных (RP55, RP40, RP41, RM48).
• Не обеспечивает задержку по времени - не является таймером; его основная роль - защита и индикация.
• Светодиод имеет ограниченную яркость - не предназначен для сигнализации на больших расстояниях.

Примеры использования

• Автоматизация производства: защита контроллеров при управлении pneumatic клапанами через реле OptiRel G.
• Лифтовые системы: индикация активного состояния реле управления движением платформы.
• Конвейеры: контроль работоспособности реле в условиях высокой вибрации благодаря надёжному механическому соединению.

Практические советы

• Перед установкой проверьте соответствие типа розетки - неверная розетка не позволит вставить модуль физически.
• Если светодиод не светится при включении реле - возможно, нарушен контакт или вышел из строя сам модуль. Протестируйте его на заведомо исправном реле того же типа.
• Запрещается переставлять этот модуль между реле AC/DC - он рассчитан исключительно на DC.
• При ремонте оборудования всегда заменяйте модуль аналогичным - OptiRel G DI-6-24D артикул 281180 - точная замена оригинала.
