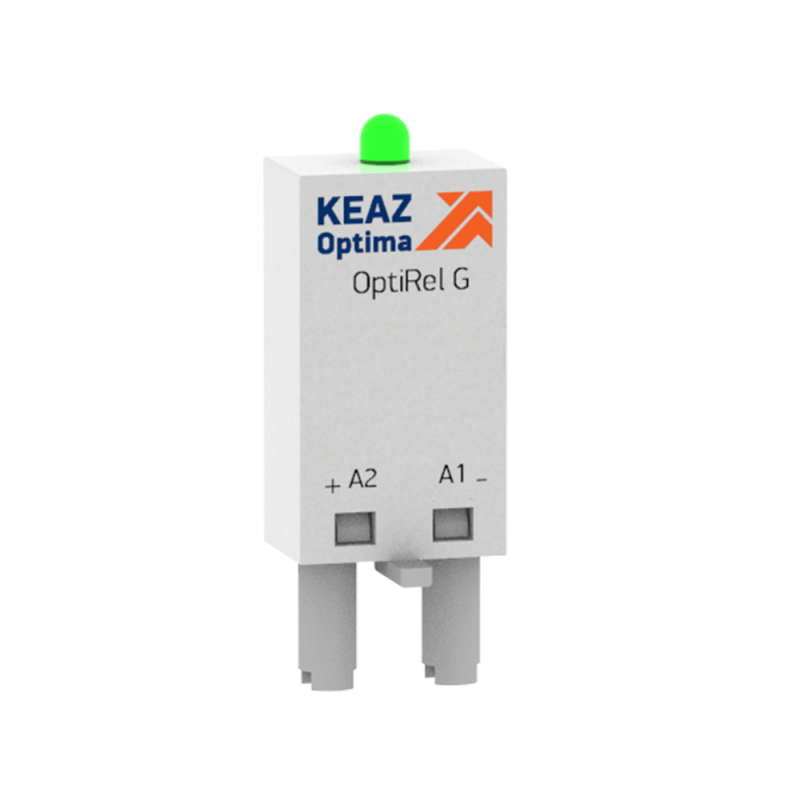

Дополнительный модуль для реле OptiRel G RC-6-24U/L AC/DC КЭАЗ (Курский электроаппаратный завод) 330348

Дополнительный модуль для реле OptiRel G RC-6-24U/L и RCV-6-24U/L - компактное устройство, предназначенное для защиты цепи управления реле от импульсных перенапряжений и одновременной индикации состояния. Модуль совместим с реле серии OptiRel G и устанавливается в стандартные розетки, обеспечивая надёжную работу в промышленной автоматике.

Назначение и область применения

Дополнительный модуль для реле OptiRel G RC-6-24U/L и RCV-6-24U/L используется для двух задач: защиты электронной схемы управления от скачков напряжения и визуального указания на активное состояние реле. Он применяется там, где есть частые коммутации катушек реле - например, в системах управления станками, конвейерами, насосами и другим оборудованием с высокой цикличностью работы.

Технические характеристики

• Тип изделия: втычной модуль
• Тип напряжения: AC/DC - работает как на переменном, так и на постоянном токе
• Функции: варистор (защита от перенапряжений) + светодиод (индикация включения)
• Цвет корпуса: серый
• Совместим с розетками: RR94 (для реле RP55), RP95 (для реле RP40/RP41), RM48

Совместимость и монтаж

Модуль устанавливается в розетку реле OptiRel G RC-6-24U/L и RCV-6-24U/L - никаких инструментов не требуется. Подключается как обычный втычной элемент: просто вставьте его до щелчка. Убедитесь, что реле имеет соответствующую розетку: RR94, RP95 или RM48. Нельзя использовать с другими типами реле, даже из серии OptiRel G, если они не имеют этих розеток.

Преимущества

• Защищает контакты и электронику реле от повреждений из-за обратного ЭДС при отключении катушки
• Светодиодная индикация позволяет быстро определить, находится ли реле во включенном состоянии - без тестера
• Не требует внешнего питания - питание берётся прямо от цепи управления реле
• Устойчив к широкому диапазону напряжений благодаря варистору

Ограничения применения

• Не предназначен для защиты силовой цепи - только для цепи управления
• Работает только с реле, имеющими совместимые розетки RR94, RP95 или RM48
• Индикация не показывает нагрузку - только факт подачи напряжения на катушку
• Не защищает от длительных перегрузок или КЗ - только от кратковременных импульсов

Примеры использования

• На станках ЧПУ - предотвращает выход из строя реле при частых включениях исполнительных механизмов
• В системах вентиляции - индицирует работу реле управления вентиляторами
• В панелях управления АСУ ТП - снижает количество отказов из-за помех и перенапряжений

Практические советы

• Перед заменой старого модуля проверьте, чтобы новый был именно для OptiRel G RC-6-24U/L и RCV-6-24U/L - другие модули не подходят физически
• Если светодиод не светится, проверьте наличие напряжения на катушке реле - возможно, проблема не в модуле
• При использовании в условиях повышенной вибрации убедитесь, что модуль плотно зафиксирован - слабый контакт может вызвать ложные срабатывания
• Артикул 330348 - единственный номер для этого модуля; не путайте с аналогичными изделиями других серий
