Дополнительный модуль для реле OptiRel G RC-110-230U/LG| 330354 | КЭАЗ

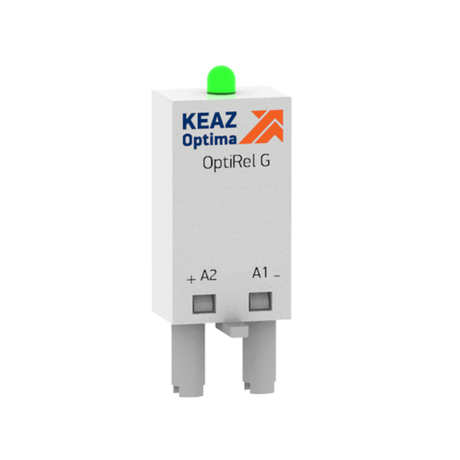

Дополнительный модуль для реле OptiRel G RC-110-230U/LG, RCV-110-230U/L - это втычной компонент, расширяющий функциональность реле серии OptiRel G за счёт защиты от импульсных перенапряжений и индикации состояния. Артикул 330354 совместим с релейными основами КЭАЗ и предназначен для промышленной автоматизации.

Назначение и область применения

Модуль используется для повышения надёжности систем управления, где есть риск возникновения высокочастотных помех или скачков напряжения на катушках реле. Он устанавливается в реле серии OptiRel G - конкретно в модели RC-110-230U/LG и RCV-110-230U/L - чтобы предотвращать пробой изоляции и преждевременный выход из строя контактов. Применяется в устройствах с частым включением-выключением: станках, конвейерах, системах вентиляции, насосных станциях.

Технические характеристики

• Тип компонента: многофункциональный модуль времени (встроенные элементы: варистор и светодиод)
• Тип напряжения: AC/DC - работает как на переменном, так и на постоянном токе
• Цвет корпуса: серый
• Форма подключения: втычной, совместим с розетками RR94, RP95 и RM48
• Защита: варистор гасит импульсы напряжения, светодиод показывает состояние активации реле

Совместимость и монтаж

Модуль 330354 устанавливается исключительно в релейные основы, имеющие соответствующие розетки:

• RR94 - для реле серии RP55
• RP95 - для реле RP40 и RP41
• RM48 - для релейных модулей этой серии

Установка происходит путём плотного введения модуля в розетку до щелчка. Нельзя использовать с другими типами реле или без розетки. Перед заменой отключите питание. Модуль не требует настройки - он работает автономно после установки.

Безопасность и стандарты

Произведён в соответствии с требованиями КЭАЗ к надёжности и долговечности. Варистор обеспечивает защиту от коммутационных перенапряжений, что снижает вероятность возгорания в цепях управления. Серия OptiRel G прошла испытания на соответствие промышленным нормам EMC и температурной стабильности.

Преимущества

• Объединяет две функции - защиту и индикацию - в одном компактном модуле
• Не требует внешних проводов или дополнительных устройств
• Индикатор LED позволяет оперативно определить, включено ли реле, даже при слабом освещении
• Снижает нагрузку на контактную группу реле, продлевая срок службы

Ограничения применения

• Не предназначен для работы вне релейных основ - нельзя использовать как самостоятельное устройство
• Не рассчитан на прямую работу с силовыми цепями - только с цепями управления
• Не поддерживает регулировку временных задержек - это не таймер, а фильтр и индикатор
• Работает только с реле OptiRel G, совместимыми с розетками RR94/RP95/RM48

Примеры использования

• На конвейере: модуль защищает реле от бросков напряжения при включении двигателей, а LED показывает, когда лента запущена
• В системе вентиляции: предотвращает отказ реле из-за импульсов от частотника, индикатор сигнализирует о работе вентилятора
• В панели управления насосом: снижает количество замен реле благодаря защите от коммутационных перегрузок

Практические советы

• Перед установкой проверьте, что реле имеет подходящую розетку - не все модели OptiRel G поддерживают этот модуль
• Если светодиод не светится при включенном реле - возможно, вышел из строя сам модуль или проблема в цепи питания
• Заменяйте модуль только аналогичным - 330354 - другие втычные модули могут иметь другую внутреннюю схему
• Не используйте в средах с повышенной вибрацией без дополнительной фиксации реле - втычной контакт может ослабнуть
• При замене реле сохраняйте старый модуль - он совместим с новым, если модель той же серии
