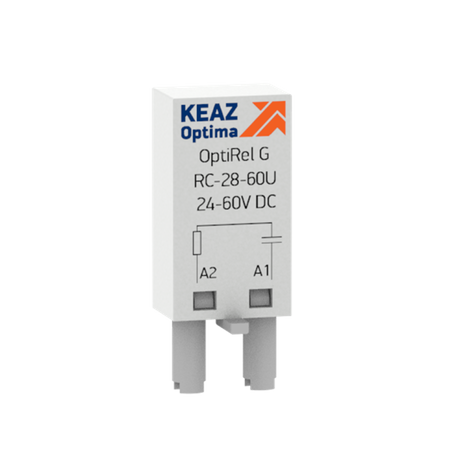

Модуль дополнительный OptiRel G RC-24-60U/L AC/DC КЭАЗ (Курский электроаппаратный завод) 330358

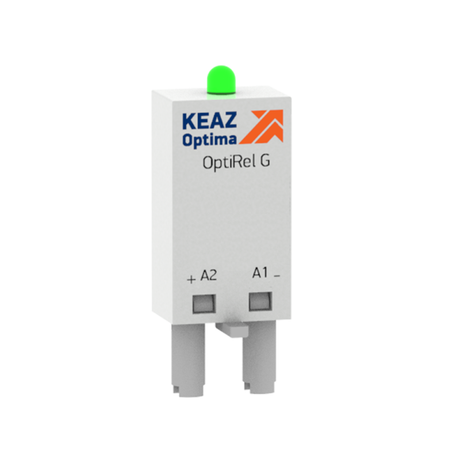

Дополнительный модуль для реле OptiRel G RC-24-60U/L от КЭАЗ предназначен для расширения функций базового реле, обеспечивая защиту от импульсных перенапряжений и визуальную индикацию состояния. Модуль совместим с релейными системами серии OptiRel G и устанавливается в стандартные розетки, что делает его удобным решением для автоматизации и контроля.

Назначение и область применения

Дополнительный модуль для реле OptiRel G RC-24-60U/L используется для защиты цепи управления реле от высокочастотных импульсов и скачков напряжения, возникающих при коммутации индуктивных нагрузок - например, катушек контакторов, соленоидов или малых двигателей. Одновременно он сигнализирует о состоянии реле через светодиод: горящий свет указывает на включённое состояние, гаснущий - на выключенное. Это особенно полезно при диагностике и обслуживании оборудования в реальном времени.

Технические характеристики

• Тип изделия: Модуль времени (функционально - варистор с индикацией)
• Тип напряжения: AC/DC - работает как в переменном, так и в постоянном токе
• Цвет корпуса: Серый
• Тип защиты: Варистор (ограничивает перенапряжение) + Светодиод (визуальная индикация)
• Форма монтажа: Втычной, для установки в розетки реле

Совместимость и монтаж

Дополнительный модуль для реле OptiRel G RC-24-60U/L устанавливается исключительно в розетки следующих типов:

• RR94 - для реле серии RP55
• RP95 - для реле серий RP40 и RP41
• RM48 - для релейных модулей этой серии

Установка выполняется путём вставки модуля в соответствующую розетку до щелчка. Нельзя использовать с другими типами реле или розеток - несоответствие может повредить модуль или основное устройство. Перед заменой отключите питание.

Преимущества

• Объединяет две функции - защиту и индикацию - в одном компактном элементе
• Не требует внешних проводов или дополнительного питания для светодиода
• Работает в широком диапазоне напряжений (AC/DC), что увеличивает универсальность
• Замена модуля занимает несколько секунд - без пайки и демонтажа платы

Ограничения применения

• Не предназначен для защиты силовых цепей - только для цепей управления (низкий ток)
• Не защищает от длительных перегрузок или коротких замыканий
• Индикация работает только при наличии напряжения на катушке реле; при обрыве цепи светодиод не будет светить, даже если реле физически включено
• Не совместим с реле вне серий RP55, RP40, RP41, RM48

Примеры использования

• Станки с ЧПУ - защита управляющего реле от выбросов при включении электромагнитных тормозов
• Конвейерные системы - индикация активности реле управления лентой
• Автоматические двери и клапаны - быстрая диагностика отказа по индикатору
• Щитовые устройства с множеством реле - снижение времени на поиск неисправности

Практические советы

• Перед заменой проверьте, какой тип розетки установлен на вашем реле - соответствие критично
• Если светодиод не светит, но реле срабатывает - возможно, сломан сам модуль или отсутствует напряжение на управлении
• Не используйте модуль в средах с повышенной запылённостью без дополнительной защиты - хотя IP-класс не указан, попадание пыли внутрь розетки может вызвать окисление контактов
• При частых аварийных отключениях рекомендуется периодическая проверка целостности варистора - со временем он изнашивается
• Артикул 330358 - единственный номер для этого модуля. Убедитесь, что заказываете именно его, а не другие модули OptiRel G.
