Дополнительный модуль для реле OptiRel G RC-28-60U| 281179 | КЭАЗ

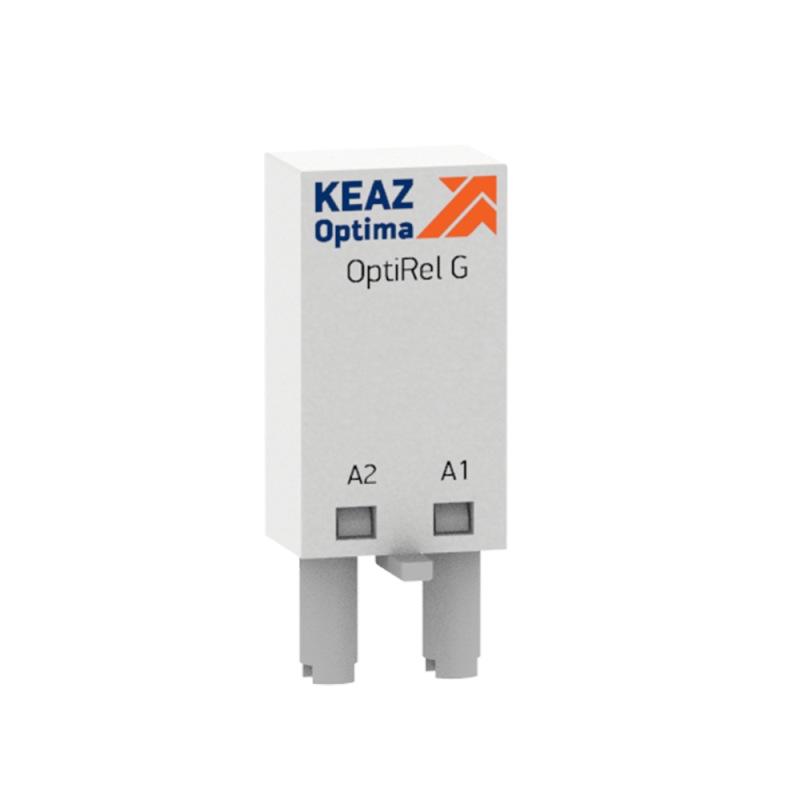

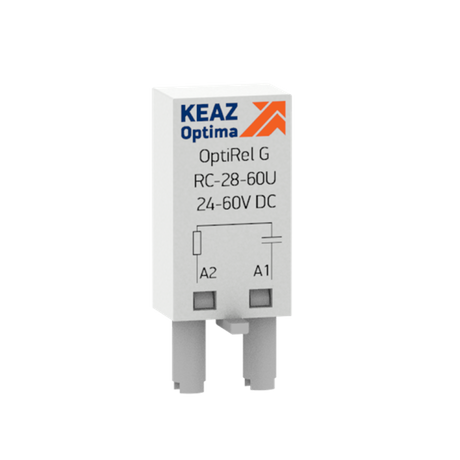

Дополнительный модуль для реле OptiRel G RC-28-60U - это фильтр RC, предназначенный для подавления импульсных токов в цепях управления реле серии OptiRel G. Устройство устанавливается на аппарат и совместимо с розетками RR94, RP95 и RM48. Артикул 281179 соответствует продукту от КЭАЗ.

Назначение и область применения

Дополнительный модуль для реле OptiRel G RC-28-60U используется для гашения высокочастотных помех и скачков напряжения, возникающих при коммутации катушек реле или контакторов. Он защищает управляющую электронику от повреждений, вызванных индуктивными нагрузками. Применяется в системах автоматизации: панелях управления, станках, конвейерах, устройствах с частотным регулированием.

Технические характеристики

• Тип изделия: фильтр RC (резистивно-ёмкостной демпфер)
• Номинальное напряжение: 28–60 В AC/DC - работает как в переменном, так и в постоянном токе
• Способ монтажа: втычной, на аппарат (не требует проводки - вставляется в розетку реле)
• Цвет: серый

Совместимость и монтаж

Модуль предназначен исключительно для установки в специализированные розетки:

• RR94 - для реле серии RP55
• RP95 - для реле серий RP40 и RP41
• RM48 - для релейных модулей этой серии

Установка выполняется путём вставки модуля в розетку до щелчка. Никаких инструментов или пайки не требуется. Перед заменой убедитесь, что питание отключено. Модуль несовместим с другими типами реле и розеток вне указанных серий.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств низкого напряжения, применяемых в промышленной автоматизации. Произведён в соответствии с технологическими нормами КЭАЗ. Сертификация по ГОСТ Р МЭК 60947-5-1 обеспечивает надёжную работу в условиях электромагнитного шума.

Преимущества

• Значительно снижает уровень ЭМИ, продлевая срок службы управляющей электроники
• Не требует внешних соединений - монтируется за секунды
• Работает в широком диапазоне напряжений (28–60 В AC/DC)
• Стандартная форма и цвет - легко идентифицируется при обслуживании

Ограничения применения

• Не применяется для защиты силовых цепей - только для цепей управления
• Не подходит для напряжений выше 60 В или ниже 28 В
• Не совместим с реле других серий, кроме RP55, RP40, RP41, RM48
• Не является средством защиты от перегрузок или коротких замыканий

Примеры использования

• Установка на реле RP41 в панели управления конвейером для предотвращения сбоев в работе PLC
• Использование с реле RP55 в системе аварийной остановки станка
• Добавление в релейный модуль RM48 в распределительном щите для снижения помех в сети связи

Практические советы

• Перед заменой старого модуля проверьте его наличие - он часто выглядит как маленькая плата, вставленная в заднюю часть реле
• Если после установки продолжаются сбои, проверьте целостность катушки реле - проблема может быть не в помехах, а в износе
• Артикул 281179 всегда указывается на корпусе - сверьте его при заказе запчастей
• Для систем с высокой частотой переключений рекомендуется использовать этот модуль даже при минимальных признаках помех - профилактика дешевле ремонта
