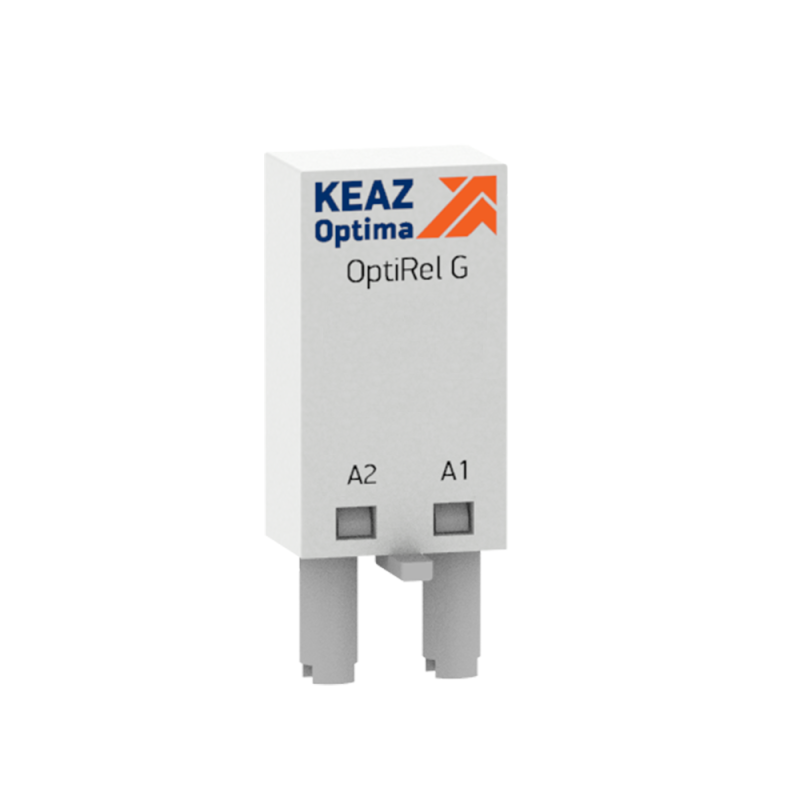

Модуль дополнительный OptiRel G RC-6-24U, 6-24 В КЭАЗ (Курский электроаппаратный завод) 281178

Дополнительный модуль для реле OptiRel G RC-6-24U - это фильтр RC, предназначенный для подавления импульсных токов в цепях управления реле серии OptiRel G. Устройство устанавливается в розетки совместимых реле КЭАЗ и применяется в промышленной автоматике для защиты контактов от перегрузок при коммутации индуктивных нагрузок.

Назначение и область применения

Дополнительный модуль для реле OptiRel G RC-6-24U используется для гашения высокочастотных импульсов, возникающих при отключении катушек реле, соленоидов, контакторов и других индуктивных нагрузок. Без этого фильтра такие импульсы вызывают эрозию контактов, помехи в системах управления и преждевременный выход из строя оборудования.

Применяется в системах автоматизации: на станках, конвейерах, панелях управления, в устройствах с частотными преобразователями и PLC. Особенно эффективен там, где используются реле с малыми контактными зазорами и высокой частотой коммутаций.

Технические характеристики

• Тип: RC-фильтр (резистивно-ёмкостная цепочка)
• Номинальное напряжение: 6–24 В AC/DC - работает как на переменном, так и на постоянном токе
• Способ монтажа: втычной, в розетку реле
• Цвет корпуса: серый

Совместимость и монтаж

Дополнительный модуль для реле OptiRel G RC-6-24U устанавливается исключительно в розетки следующих типов:

• RR94 - для реле серии RP55
• RP95 - для реле серий RP40 и RP41
• RM48 - для релейных модулей этой серии

Не требует инструментов: просто вставьте модуль в розетку до щелчка. Перед установкой проверьте соответствие типа розетки и модели реле. Модуль не предназначен для монтажа на шину или в панель - он работает только как втычной элемент.

Преимущества

• Уменьшает износ контактов реле за счёт подавления скачков напряжения при отключении
• Снижает уровень радиопомех, повышая надёжность работы чувствительной электроники рядом
• Имеет компактную форму, не занимает лишнего места в шкафу управления
• Совместим со всеми реле OptiRel G, что обеспечивает унификацию сборки
• Работает на обоих типах тока - AC и DC - без изменения схемы

Ограничения применения

• Не предназначен для защиты мощных нагрузок выше 24 В - применение при более высоком напряжении приведёт к пробою RC-элементов
• Не заменяет внешние фильтры для больших токов (>16 А) или емкостных нагрузок
• Не работает как автономное устройство - требует наличия совместимой розетки реле
• Не рассчитан на работу в условиях постоянного воздействия воды или химически активных сред - степень защиты не указана и не гарантируется

Примеры использования

• Защита контактов реле, управляющего электромагнитным клапаном в системе пневматики
• Гашение импульсов при выключении катушки реле в панели ЧПУ станка
• Стабилизация сигнала в цепи управления шаговым двигателем через промежуточное реле
• Снижение помех в системе связи между PLC и исполнительными механизмами

Практические советы

• Выбирайте этот модуль, когда используете реле с частотой переключений более 100 раз в час - это продлит срок службы контактов в 2–3 раза
• Перед заменой старого фильтра проверьте, не перегревается ли новый модуль после установки - при перегрузке возможно изменение параметров RC-цепочки
• Не устанавливайте несколько таких модулей параллельно - это не увеличивает эффективность, а может вызвать резонанс
• При сборке шкафа убедитесь, что розетка реле плотно закреплена - слабый контакт снижает эффективность подавления импульсов
• Артикул 281178 - это оригинальный модуль от КЭАЗ; аналоги могут иметь другие параметры R и C, что влияет на время затухания импульса
