Дополнительный модуль для реле OptiRel G DI-28-60D DC 28-60 В КЭАЗ (Курский электроаппаратный завод) 281181

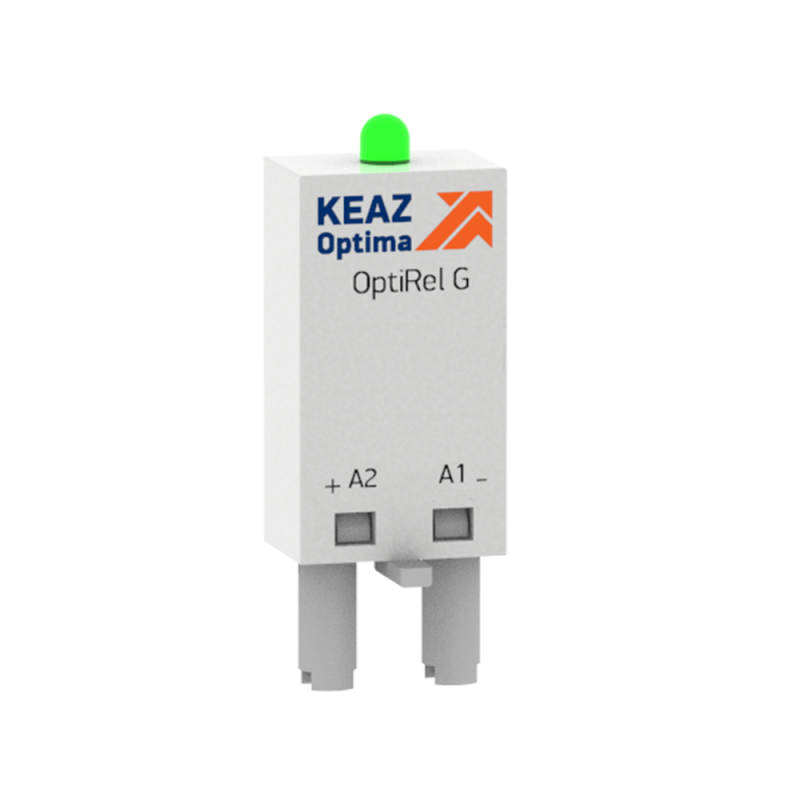

Дополнительный модуль для реле OptiRel G DI-28-60, DI-28-60D КЭАЗ - это втычной компонент, который расширяет функциональность реле серии OptiRel G, обеспечивая защиту от обратного тока и визуальную индикацию состояния. Модуль совместим с розетками RR94, RP95 и RM48, устанавливается на аппарат и работает при постоянном напряжении 28–60 В.

Назначение и область применения

Дополнительный модуль для реле OptiRel G DI-28-60, DI-28-60D КЭАЗ предназначен для двух задач: защиты катушки управления реле от импульсов обратного тока при отключении питания и индикации её рабочего состояния через светодиод. Устанавливается исключительно в реле серии OptiRel G, где требуется надёжная коммутация цепей постоянного тока. Подходит для систем автоматизации, управляемых станков, конвейеров, щитового оборудования с использованием реле RP40, RP41, RP55 и других совместимых моделей.

Технические характеристики

• Номинальное напряжение: 28–60 В постоянного тока
• Тип компонента: многофункциональный модуль времени (обратный диод + светодиод)
• Тип напряжения: постоянный ток (DC)
• Способ монтажа: втычной, на аппарат
• Цвет корпуса: серый

Совместимость и монтаж

Дополнительный модуль для реле OptiRel G DI-28-60, DI-28-60D КЭАЗ устанавливается только в специализированные розетки: RR94 (для реле RP55), RP95 (для реле RP40 и RP41) и релейные модули серии RM48. Он не совместим с другими типами реле или розеток. Для монтажа необходимо выключить питание, извлечь существующий модуль (при наличии) и плотно вставить новый до щелчка. Нельзя использовать модуль без розетки - он не имеет собственных клемм для проводов.

Преимущества

• Обратный диод предотвращает пробой полупроводниковых элементов в цепях управления при отключении катушки - продлевает срок службы реле и контроллеров.
• Светодиод наглядно показывает наличие напряжения на катушке - позволяет оперативно диагностировать отказы без тестера.
• Стандартный втычной форм-фактор обеспечивает быстрое замещение и минимизирует время простоя.
• Работает в широком диапазоне напряжений (28–60 В DC) - подходит для большинства промышленных систем.

Ограничения применения

• Не применяется в цепях переменного тока - только для постоянного тока 28–60 В.
• Не используется самостоятельно - требует наличия совместимой розетки в реле OptiRel G.
• Индикация работает только при подаче напряжения; при отсутствии питания светодиод не светится - это нормально, не является неисправностью.
• Не защищает от перегрузок, коротких замыканий или скачков напряжения выше 60 В.

Примеры использования

• Установка в реле RP41 на панели управления конвейером - предотвращает повреждение PLC-выхода при отключении катушки.
• Замена старого модуля в реле RP55 в системе аварийного отключения - восстанавливает индикацию и защиту после выхода из строя оригинала.
• Добавление в релейный модуль RM48 в распределительном шкафу - позволяет визуально определить, активировано ли реле при обслуживании.

Практические советы

• Перед установкой проверьте соответствие типа розетки: RR94, RP95 или RM48 - неверный выбор приведёт к невозможности монтажа.
• При замене модуля всегда отключайте питание цепи управления - даже при отключенном основном устройстве может сохраняться остаточное напряжение.
• Если светодиод не горит при подаче напряжения - проверьте целостность цепи управления и само реле, возможно, проблема не в модуле.
• Артикул 281181 - единственный номер для этого модуля. Не путайте с аналогичными изделиями других серий - они физически не подходят.
