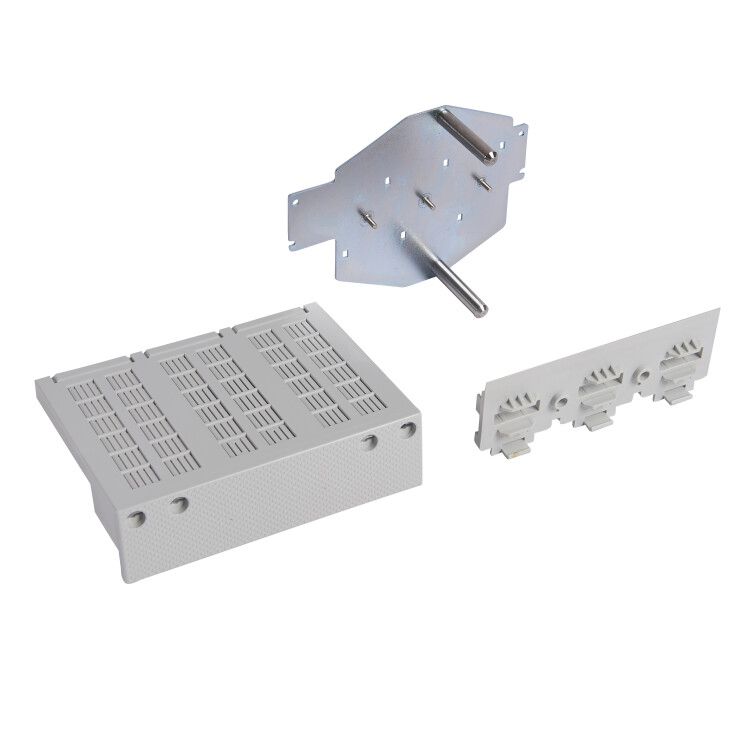

Комплект выводов втыч. DPX3 630 (уп.6шт) Leg 422220 Legrand

Комплект выводов втычных 6 шт DPX3 630 от Legrand предназначен для надёжного электрического соединения автоматических выключателей серии DPX3 с силовой цепью через болтовые контакты. Этот комплект используется там, где требуется быстрая замена или модульная сборка распределительных устройств.

Назначение и область применения

Комплект выводов втычных 6 шт DPX3 630 позволяет легко подключить автоматический выключатель DPX3 630 к шинам или кабелям без необходимости перепайки или сложной настройки. Подходит для установки в щитовые устройства промышленного и коммерческого типа, особенно там, где важна скорость обслуживания и возможность замены оборудования без демонтажа всей системы.

Технические характеристики

• Тип соединения: болтовое - обеспечивает прочную механическую фиксацию и устойчивый токовый контакт;
• Тип монтажа: встроенный - компоненты интегрируются внутрь корпуса распределительного устройства;
• Количество выводов: 6 штук - соответствует трём фазам и нулевой/заземляющей шине;
• Совместим с аппаратами серии DPX3 630 - предназначено исключительно для выключателей этой модели;
• Максимальный рабочий ток: до 630 А - рассчитан на высокие нагрузки в промышленных сетях;
• Изделие является крепежным элементом - не содержит активных компонентов, не управляет током, лишь передаёт его.

Совместимость и монтаж

Комплект выводов втычных 6 шт DPX3 630 совместим только с автоматическими выключателями Legrand серии DPX3 630. Установка выполняется путём защёлкивания выводов в специальные гнёзда на задней части аппарата. После этого каждый вывод фиксируется болтом к шине или кабельному зажиму. Для правильного монтажа необходимо соблюдать момент затяжки болта - он указан в руководстве по эксплуатации DPX3. Недостаточно плотное закручивание вызывает нагрев, избыточная затяжка - повреждение резьбового контакта.

Безопасность и стандарты

Комплект выводов втычных 6 шт DPX3 630 соответствует международным требованиям IEC 60947-2 для низковольтных коммутационных аппаратов. Все металлические детали выполнены из медных сплавов с покрытием, обеспечивающим антикоррозийную стойкость и долговечность контактов даже в условиях повышенной влажности.

Преимущества

• Ускоряет сервисное обслуживание - можно менять выключатель DPX3 630 без переподключения проводов;
• Обеспечивает воспроизводимость соединений - все контакты имеют одинаковое качество и усилие затяжки;
• Снижает риск человеческой ошибки - стандартизованный интерфейс исключает неверное подключение;
• Экономит время при реконструкциях - новые автоматы DPX3 630 устанавливаются как “plug-and-play”.

Ограничения применения

• Не применяется с другими сериями автоматов - например, с DPX2 или другим брендом;
• Не предназначен для внешнего монтажа - работает только внутри герметичных щитов;
• Не имеет защиты от перегрузки или КЗ - функциональную безопасность обеспечивает сам выключатель DPX3 630;
• Работает только при температуре окружающей среды от –25C до +60C - вне этих пределов возможна потеря контакта.

Примеры использования

• Промышленные станки с частотными преобразователями - где часто меняют защитные автоматы;
• Цеховые распределительные пункты - требуют быстрого ремонта без остановки всего участка;
• Логистические терминалы - используют много однотипных выключателей DPX3 630 с этим комплектом для унификации;
• Аварийные группы питания - когда важно минимизировать простои при замене оборудования.

Практические советы

• Перед установкой проверьте, что шины и кабели подходят по сечению - максимальное сечение для каждого болтового вывода - 185 мм2 меди;
• Используйте только оригинальные болты Legrand - сторонние могут иметь отличную форму головки или шаг резьбы;
• После монтажа обязательно сделайте тепловизионный контроль первого запуска - чтобы убедиться в равномерном прогреве всех точек;
• Храните комплект в сухом месте - хотя материалы устойчивы к влаге, длительное воздействие может повредить пластиковую основу;
• Не используйте этот комплект для постоянного подключения кабелей напрямую - он служит переходником между выключателем DPX3 630 и системой шин.
