Пластина для монтажа сигнальных контактов DPX3 630 съемное исполнение - 422237 Legrand

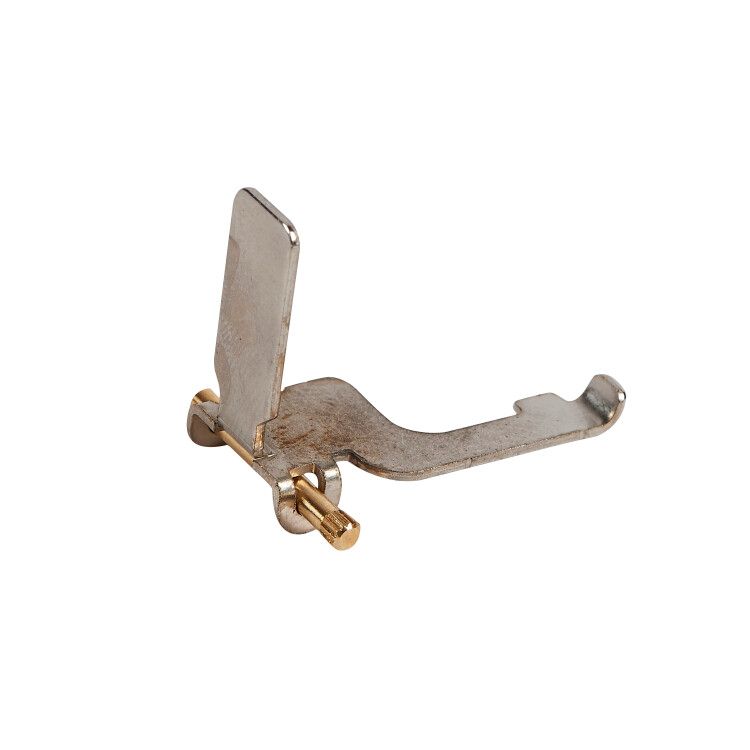

Пластина для монтажа сигнальных контактов DPX3 630 съемное исполнение - элемент комплектации автоматического выключателя Legrand серии DPX3, предназначенный для удобной установки и замены сигнальных контактов на аппаратуре без демонтажа основного устройства. Артикул 422237 обеспечивает гибкую адаптацию системы управления за счет быстрой смены контактных модулей.

Назначение и область применения

Пластина для монтажа сигнальных контактов DPX3 630 съемное исполнение используется для фиксации вспомогательных контактов - таких как нормально открытые (NO) или нормально закрытые (NC) - на автоматическом выключателе DPX3 630. Она позволяет передавать сигналы о состоянии выключателя (включен/выключен) в систему управления, АСУ ТП, пульты контроля или релейную логику. Применяется в промышленных щитах, на станках, конвейерах, насосных станциях и других объектах, где требуется удалённый контроль положения автомата без вмешательства в силовые цепи.

Технические характеристики

• Тип изделия: пластина монтажная
• Тип присоединения: болтовое соединение
• Способ монтажа: на аппарат (устанавливается непосредственно на корпус выключателя DPX3 630)
• Степень защиты: IP00 - не имеет внешней защиты, рассчитана на использование внутри закрытых электрощитов
• Количество полюсов: 0 - не является самостоятельным коммутирующим устройством, служит только платформой для крепления контактов
• Номинальный ток: 0 A - не предназначен для прохождения рабочего тока нагрузки

Совместимость и монтаж

Пластина для монтажа сигнальных контактов DPX3 630 съемное исполнение совместима исключительно с автоматическими выключателями серии DPX3 630 от Legrand. Устанавливается на специальные направляющие на боковой поверхности аппарата. Крепится двумя болтами - доступ к ним осуществляется через лицевую крышку щита. Монтаж возможен только при отключенном питании. После установки пластины можно подключить соответствующие сигнальные контакты (например, DZP, DZN), которые затем фиксируются в её пазах. Съёмное исполнение позволяет менять контакты без отключения самого выключателя - достаточно отсоединить пластину с контактами целиком.

Безопасность и стандарты

Изделие соответствует общим требованиям безопасности для вспомогательных компонентов автоматических выключателей согласно международным стандартам IEC 60947-1 и IEC 60947-2. Несмотря на степень защиты IP00, применение допускается только в условиях, исключающих доступ к токоведущим частям - то есть внутри герметичных или запираемых электрощитов. Не используйте вне помещений или в средах с высокой запылённостью, влагой или химически активными веществами.

Преимущества

• Обеспечивает быстрый доступ к сигнальным контактам - замена выполняется за минуты без перерыва в работе оборудования
• Не требует изменения проводки при замене типа контакта (NO ↔ NC)
• Поддерживает стандартизированную сборку в щитах Legrand XL3 и XL3 S - идеально сочетается с другими элементами серии
• Минимизирует риск ошибок при подключении благодаря жестко заданному расположению клемм

Ограничения применения

• Не работает самостоятельно - требует наличия установленного выключателя DPX3 630
• IP00 - нельзя использовать в открытом виде, на улице или во взрывоопасных зонах
• Не поддерживает управление силовым током - только слаботочные сигналы до 5 А (при использовании с подходящими контактами)
• Не совместима с выключателями других серий (DPX2, NXB, Easypact и т.п.)

Примеры использования

• Передача сигнала “Выключено” в SCADA-систему при аварийном отключении станка
• Индикация состояния автомата на пульте оператора через светодиод
• Логическая связь нескольких автоматов в цепях последовательного пуска (например, вентиляционные установки)
• Автоматическое отключение питания при срабатывании защиты - сигнал отправляется в PLC

Практические советы

• Выбирайте сигнальные контакты, совместимые с этой пластиной - например, DZP (НО) или DZN (ЗО) от Legrand
• Проверьте посадочный размер на корпусе DPX3 630 - пластина должна плотно входить в направляющие без усилия
• При многократной замене контактов следите за целостностью крепёжных отверстий - износ может вызвать люфт
• Рекомендуется помечать провода, подключенные к контактам на пластине - особенно при наличии нескольких одинаковых модулей в одном щите
• Не затягивайте болты чрезмерно - это может повредить пластиковую основу пластины
