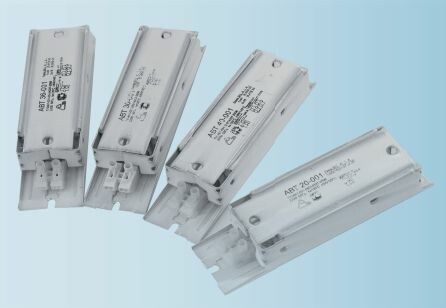

Дроссель АВТ 30-001 Ардатов 1019030001

Пускорегулирующий аппарат АВТ30-001 — это электромагнитное устройство для запуска и стабилизации работы люминесцентных ламп мощностью 30 Вт. Произведённый Ардатовским СТЗ, он предназначен для надёжного функционирования в осветительных системах с постоянной нагрузкой, где не требуется регулирование яркости.

Назначение и область применения

Пускорегулирующий аппарат АВТ30-001 используется для запуска и стабильной работы ламп типа ЛЛ (люминесцентных ламп) мощностью 30 Вт. Он обеспечивает необходимый ток для зажигания и поддержания дуги внутри лампы. Применяется в стационарных светильниках: офисах, складах, цехах, учебных помещениях и других объектах с постоянным освещением. Подходит для установки в закрытые светильники с доступом к контактам, но не рекомендуется для наружного или влажного исполнения из-за низкой степени защиты IP20.

Технические характеристики

• Номинальное напряжение: 220 В — работает от стандартной сети переменного тока;
• Тип ПРА: ЭмПРА (электромагнитный пускорегулирующий аппарат) — классическое устройство на основе катушки индуктивности, без электронных компонентов;
• Мощность ламп: 30 Вт — совместим только с лампами этой мощности;
• Ток потребления: 0,365 А — рабочий ток при нормальной нагрузке;
• Коэффициент мощности (λ): 0,45 — низкий показатель, требует компенсации реактивной мощности в крупных системах;
• Класс защиты: I — обязательное подключение к заземлению через третий провод (PE);
• Степень защиты: IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли;
• Материал корпуса: сталь — прочная, жесткая конструкция, устойчивая к механическим воздействиям;
• Габариты: 150×42×27 мм — компактный размер для установки в типовые светильники;
• Масса: 0,454 кг — легче аналогичных электронных устройств;
• Температурный режим: допустимый нагрев до 120 °C, перепад температур Δt = 55/155 °C — рассчитан на работу в условиях повышенной тепловой нагрузки;
• Функция диммирования: отсутствует — нельзя использовать для управления яркостью света.

Совместимость и монтаж

Пускорегулирующий аппарат АВТ30-001 совместим исключительно с люминесцентными лампами мощностью 30 Вт. Для правильного подключения необходимо соблюдать схему, указанную на корпусе устройства — обычно она печатается на крышке. Монтаж выполняется в светильник с доступом к клеммам. Устройство имеет три вывода: вход фазы, выход на лампу и соединение с балластом. Обязательно подключите заземление — класс защиты I требует этого. Корпус выполнен из стали, поэтому не используйте его там, где возможна коррозия или высокая влажность. Габариты позволяют установить АВТ30-001 в большинстве старых и современных светильников с внутренним креплением.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса I: наличие заземляющего контакта снижает риск поражения током при повреждении изоляции. Температурный предел 120 °C позволяет работать в замкнутых светильниках, однако при длительном превышении температуры окружающей среды выше +40 °C срок службы может снизиться. Нет сертификатов ATEX или UL — не применяйте в взрывоопасных зонах или за рубежом без проверки местных норм.

Преимущества

• Высокая надёжность — отсутствие электроники делает устройство устойчивым к скачкам напряжения и перегрузкам;
• Долгий срок службы — при правильной эксплуатации служит более 15 лет;
• Низкая стоимость — экономически выгоднее электронных аналогов;
• Простота диагностики — легко определить отказ по внешнему виду (перегрев, запах, выгорание обмотки);
• Поддержка старых систем — идеально подходит для модернизации светильников, выпущенных до 2010 года.

Ограничения применения

• Не подходит для диммируемых систем — отсутствует возможность регулировки яркости;
• Нельзя применять во влажных помещениях (ванная, улица, цеха с мойкой) — степень защиты IP20 недостаточна;
• Низкий коэффициент мощности (0,45) увеличивает потери в сети — не рекомендуется для массового использования без конденсаторной компенсации;
• Не совместим с LED-лампами — только с люминесцентными (ЛЛ) 30 Вт;
• Требует заземления — использование без PE-проводника опасно и противоречит нормам.

Примеры использования

• Освещение в административных зданиях — офисы, приемные, коридоры;
• Производственные участки — цеха с непрерывным графиком работы;
• Общеобразовательные учреждения — классы, лаборатории, библиотеки;
• Складские помещения — где важна долговечность, а не энергоэффективность;
• Ремонт и замена в старых светильниках — когда нужно сохранить оригинальную схему.

Практические советы

• Перед заменой проверьте, что лампа действительно 30 Вт — использование другой мощности вызывает перегрев и выход из строя АВТ30-001;
• При установке убедитесь, что корпус не соприкасается с горячими элементами — максимальная температура поверхности 120 °C;
• Если светильник установлен в помещении с частыми перепадами напряжения — этот аппарат предпочтительнее электронных ПРА;
• При шуме или гудении — возможно, лампа старая или плохо вставлена; сам АВТ30-001 не должен издавать сильный звук;
• При ремонте — всегда отключайте питание и проверяйте целостность заземления перед работой;
• Ардатовский СТЗ выпускает эту модель уже десятки лет — запасные части и аналоги есть в наличии, но лучше менять полностью, чтобы избежать несовместимости.
