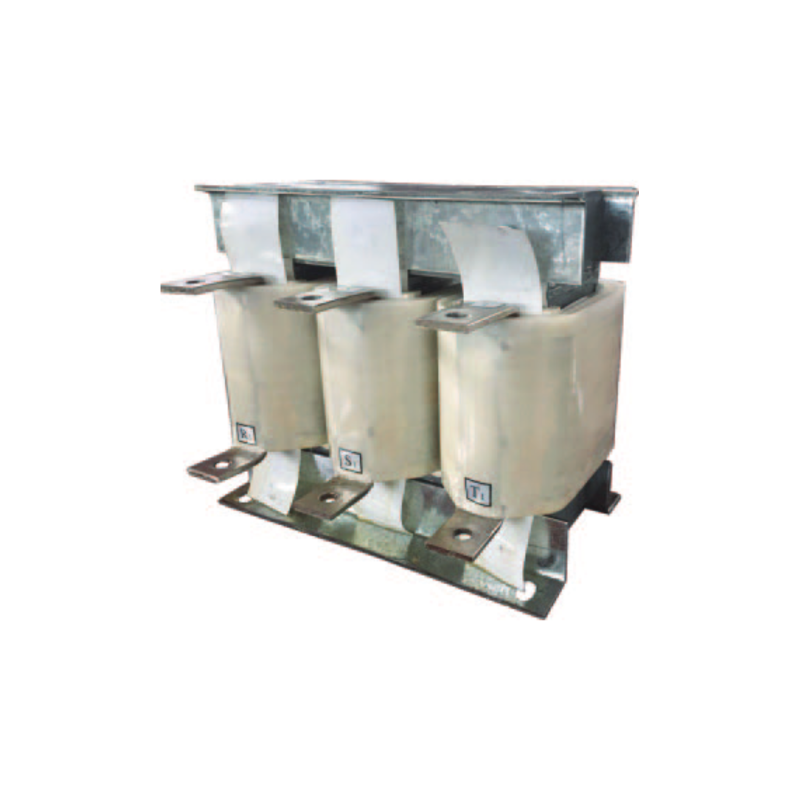

Дроссель сетевой ACL-0200-ALM11-2L для ПЧ NVF2G 75кВт | 210470 CHINT

Дроссель сетевой ACL-0200-ALM11-2L от CHINT предназначен для снижения высших гармоник в сети питания преобразователя частоты мощностью до 75 кВт. Артикул 210470 обеспечивает стабильную работу оборудования за счёт фильтрации помех и защиты от перегрузок.

Назначение и область применения

Дроссель сетевой ACL-0200-ALM11-2L устанавливается на входе преобразователя частоты между питающей сетью и самим устройством. Он сглаживает импульсные токи, возникающие из-за работы силовой части преобразователя, что снижает уровень помех в электросети и предотвращает перегрев компонентов. Применяется в системах управления двигателями: насосах, вентиляторах, конвейерах, станках с ЧПУ и других промышленных установках, где используется преобразователь частоты 75 кВт.

Технические характеристики

• Номинальный ток: 200 А — способен выдерживать постоянную нагрузку без перегрева при работе с преобразователями до 75 кВт;
• Работает в составе серии NVF2G — совместим с другими элементами этой линейки от CHINT;
• Подключается к трёхфазной сети переменного тока 380–480 В;
• Изготовлен из медных катушек и стального сердечника — обеспечивает надёжную индуктивность и долгий срок службы.

Совместимость и монтаж

ACL-0200-ALM11-2L рассчитан на установку перед преобразователем частоты модели NVF2G от CHINT. Для правильного монтажа необходимо соблюдать посадочные размеры и зазоры, указанные в документации производителя. Клеммы предназначены для подключения медными шинами или кабелями сечением не менее 50 мм². Установка выполняется на вертикальной поверхности с хорошей вентиляцией. Не допускается монтаж в замкнутых корпусах без принудительного охлаждения.

Безопасность и стандарты

Дроссель соответствует требованиям IEC 60289 и ГОСТ Р МЭК 60289 для дросселей переменного тока. Обеспечивает электроизоляцию согласно классу защиты II. Нагрев при номинальном токе находится в безопасных пределах — температура обмоток не превышает 115 °C при окружающей температуре +40 °C.

Преимущества

• Снижает коэффициент искажений тока (THD-I) до уровня ниже 5%, что продлевает жизнь другому оборудованию в сети;
• Защищает преобразователь частоты от скачков напряжения и импульсных помех;
• Медная обмотка повышает эффективность и снижает потери энергии;
• Стальной сердечник с воздушным зазором предотвращает насыщение при больших токах.

Ограничения применения

• Не предназначен для работы с однофазными преобразователями — только для трёхфазных систем;
• Не следует использовать при температуре выше +50 °C или ниже –10 °C без дополнительного теплового контроля;
• Запрещено применять в средах с повышенной запылённостью без внешней защиты IP54 и выше;
• Не является заменой выходному дросселю — работает исключительно на стороне питания.

Примеры использования

• Привод насосной станции в водоканале — снижает влияние на другие потребители в цехе;
• Конвейерная линия на пищевом заводе — защищает PLC и датчики от помех;
• Фрезерный станок с ЧПУ — увеличивает срок службы преобразователя частоты за счёт стабилизации тока.

Практические советы

• Перед установкой проверьте соответствие номинального тока дросселя ACL-0200-ALM11-2L (200 А) максимальному току преобразователя — не используйте с более мощными моделями;
• Обязательно закрепите дроссель жёстко — вибрация может вызвать механический износ соединений;
• При использовании нескольких преобразователей на одной линии — каждый требует отдельного дросселя; параллельное включение недопустимо;
• Регулярно осматривайте контакты и клеммы на предмет нагара или окисления — особенно в агрессивных средах.
