Профиль С-образный двойной 41х21, L400, толщ.2,5 мм, горячеоцинкованный | BPD2104HDZ DKC ДКС

Профиль С-образный двойной 41х21, длина 400 мм, толщина 2,5 мм, горячеоцинкованный от бренда DKC (ДКС), артикул bpd2104hdz - это жёсткий металлический элемент для сборки несущих конструкций, особенно там, где требуется надёжное крепление оборудования на шпильках или в подвесных системах.

Назначение и область применения

Этот профиль предназначен для создания прочных опорных конструкций в электромонтаже и автоматизации. Он используется как основа для крепления консолей типа ВВН-60, ВВН-70, BBD-21, ВВР-21/41, а также для подвеса кабельных лотков, светильников и других устройств на шпильках. Подходит для установки в помещениях с повышенной влажностью, на производственных линиях, в распределительных щитах и на технологических площадках.

Технические характеристики

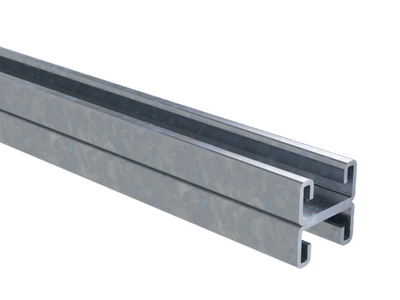

• Форма: два С-образных профиля, соединённых “спина к спине”
• Размеры: 41 мм × 21 мм (высота × глубина)
• Длина: 400 мм
• Толщина стенки: 2,5 мм
• Материал: сталь с горячим цинкованием
• Защитное покрытие: гальванопокрытие методом горячего погружения
• Ширина слота: 22 мм - позволяет фиксировать крепёжные элементы через защёлки или болты
• Перфорация: задняя поверхность имеет ряд отверстий для крепления на шпильки или анкерные системы
• Зубья: наличие - обеспечивают удержание крепёжных деталей без проскальзывания
• Возможность отламывания: да - можно отрезать до нужной длины без специального инструмента
• Огнестойкость: соответствует требованиям к негорючим материалам
• Цвет: серый

Совместимость и монтаж

Профиль совместим с крепёжными элементами серии DKC B5 Combitech, включая шпильки M8–M10, хомуты и кронштейны. Для монтажа используйте шпильки, которые проходят через перфорацию на задней стороне. Крепёжные элементы фиксируются в слоте шириной 22 мм - они зажимаются зубьями и не выскальзывают. Отломить лишнюю часть можно вручную: сделайте надрез по меткам, затем согните и сломайте. Убедитесь, что посадочная шпилька имеет подходящую резьбу и длину - минимальная глубина вхождения должна составлять 15 мм.

Безопасность и стандарты

Изделие изготовлено из стали с горячим цинкованием, что обеспечивает соответствие нормам по коррозионной стойкости и огнестойкости. Материал не поддерживает горение и не выделяет токсичных веществ при нагреве. Соответствует требованиям ГОСТ 14918 и DIN EN ISO 1461 для оцинкованных изделий.

Преимущества

• Высокая механическая прочность благодаря толщине 2,5 мм и двойной конструкции
• Устойчивость к коррозии - горячее цинкование защищает даже при повреждении поверхности
• Легко модифицируется - можно отломать до нужного размера без резки
• Автоматическая фиксация крепежа - зубья предотвращают смещение
• Подходит для длительной эксплуатации в агрессивных средах - влажные, пыльные, химически активные помещения

Ограничения применения

• Не предназначена для нагрузок выше 150 кг на один профиль - проверяйте расчетные нагрузки для конкретного крепления
• Не рекомендуется использовать в контакте с морской водой или соляным туманом - долгосрочная коррозия возможна
• Отломанные части требуют обработки краёв - острые грани могут травмировать при обращении
• Не подходит для монтажа в местах постоянного вибрационного воздействия без дополнительной демпферной прокладки

Примеры использования

• Подвес светильников в промышленном цехе на шпильках, закреплённых к потолку
• Крепление кабельных лотков в подвале с высокой влажностью
• Сборка рамы для управления станком с использованием консолей ВВН-70
• Монтаж распределительных щитов на вертикальной стене с помощью шпилек и этого профиля

Практические советы

• Перед монтажом проверьте, чтобы шпилька была точно по центру перфорации - иначе профиль будет перекашивать
• При отламывании используйте плоскогубцы - так точнее и безопаснее
• Если профиль режете ножницами по металлу - после резки обязательно удалите заусенцы
• Для защиты от случайного сдвига крепежа в слоте - используйте пластиковые вкладыши или фиксаторы DKC B5
• При работе в сырых помещениях - периодически осматривайте места соединений; при появлении белого налёта (цвета оксида цинка) - ничего страшного, это естественный процесс пассивации
