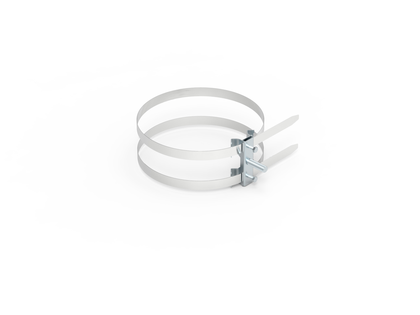

Хомут трубный двойной для изолированной мачты D0-150мм M16 - NK3103 ДКС

Двойной трубный хомут для изолированной мачты DKC (ДКС) артикул NK3103 предназначен для надёжного крепления молниеприёмных мачт на трубы больших диаметров. Изделие выполнено из нержавеющей стали V2A, обеспечивает устойчивую фиксацию в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Двойной трубный хомут для изолированной мачты NK3103 применяется для установки молниеприёмных систем на вертикальные трубы, например, на дымовые, вентиляционные или технологические стояки. Он служит основой для крепления мачт через совместимые держатели NK3105. Подходит для объектов с высокими требованиями к защите от грозовых разрядов — промышленные здания, энергообъекты, жилые многоэтажки, телекоммуникационные вышки.

Технические характеристики

• Диаметр зажимаемой трубы: 0–150 мм
• Размер резьбы крепления: M16
• Диаметр стержня: 50 мм
• Материал корпуса: нержавеющая сталь V2A ( AISI 304 )
• Тип зажима: винтовой, с регулировкой натяжения
• Тип крепления к поверхности: шурупная резьба M16
• Цвет: серый (естественный цвет нержавеющей стали)

Совместимость и монтаж

Двойной трубный хомут NK3103 совместим с держателями молниеприёмных мачт серии NK3105. Для монтажа требуется предварительно закрепить хомут вокруг трубы, затянуть винтовой механизм до плотного прилегания, затем вкрутить болт M16 в ответную часть конструкции (например, в кронштейн или опорную платформу). Убедитесь, что толщина стенки трубы позволяет равномерно распределить нагрузку — минимальная рекомендованная толщина 1,5 мм.

Преимущества

• Высокая коррозионная стойкость благодаря материалу V2A — подходит для морского климата, химических цехов, открытых площадок
• Широкий диапазон зажима (до 150 мм) позволяет использовать на трубах различного диаметра без замены комплекта
• Усиленная конструкция двойного хомута снижает риск деформации при вибрациях и перепадах температур
• Не требует сварки — монтаж выполняется механическим способом, без повреждения целостности трубы

Ограничения применения

• Не предназначена для крепления на тонкостенные трубы менее 1,5 мм — возможна деформация
• Запрещается использовать в качестве несущего элемента для веса выше 80 кг — рассчитана только на фиксацию мачты, а не на её поддержание
• Не подходит для горизонтальных поверхностей без дополнительной опоры — работает только на вертикальных трубах
• Не совместим с пластиковыми или алюминиевыми трубами — материал хомута и метод зажима рассчитан исключительно на стальные трубы

Примеры использования

• Фиксация молниеприёмной мачты на дымовой трубе котельной
• Установка системы защиты от молний на вентиляционном стояке промышленного цеха
• Крепление антенного столба на трубе водоснабжения в зоне с частыми грозами
• Интеграция в существующую систему молниезащиты с использованием держателей NK3105

Практические советы

• Перед установкой проверьте внутренний диаметр трубы — он должен соответствовать заявленному диапазону 0–150 мм, учитывая толщину стенки
• Используйте противозаклинивающие шайбы при затяжке резьбы M16 — это продлит срок службы резьбового соединения
• Проверяйте герметичность соединений после монтажа — особенно в условиях повышенной влажности
• При необходимости замены хомута — демонтировать можно без снятия всей мачты, достаточно ослабить винтовой зажим
• Для долговечности периодически осматривайте место контакта хомута с трубой — при появлении следов коррозии или люфта произведите подтяжку или замену
