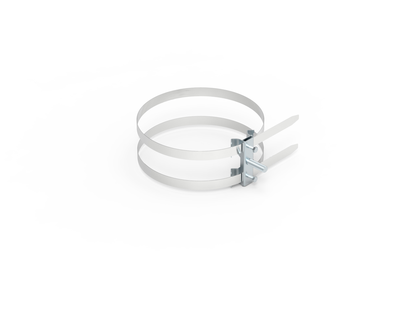

Хомут трубный двойной для изолированной мачты D0-500мм M16 - NK3104 ДКС

Двойной трубный хомут для изолированной мачты DKC (ДКС) артикул NK3104 предназначен для надёжного крепления молниеприёмных мачт на трубы больших диаметров. Изделие выполнено из нержавеющей стали V2A, обеспечивает устойчивость к коррозии и подходит для внешних установок. Хомут совмещается с держателями NK3105 для создания целостной системы защиты от молнии.

Назначение и область применения

Двойной трубный хомут для изолированной мачты NK3104 применяется для фиксации молниеприёмных мачт на вертикальные трубы диаметром до 500 мм. Он служит основным элементом крепления в системах грозозащиты зданий, промышленных сооружений, башен, резервуаров и других объектов с металлическими стояками. Устройство работает в паре с держателями NK3105 — так формируется изолированный контур, исключающий электрический контакт между мачтой и несущей конструкцией.

Технические характеристики

• Диаметр зажимаемой трубы: 0–500 мм
• Метрическая резьба: M16
• Диаметр стержня: 50 мм
• Материал: нержавеющая сталь V2A ( AISI 304 )
• Цвет: серый
• Тип крепления: винтовой зажим с шурупной резьбой
• Тип монтажа: с использованием винтового хомута

Совместимость и монтаж

Двойной трубный хомут NK3104 рассчитан на использование с держателями NK3105. Для сборки системы: сначала хомут закрепляется вокруг трубы, затем через резьбу M16 в него вворачивается стержень держателя NK3105. Нагрузка передаётся через изоляционную прокладку, что предотвращает замыкание на корпус. Регулировка зажима осуществляется вручную — достаточно затянуть болты равномерно, чтобы избежать деформации трубы. Не требует сварки или специальных инструментов.

Безопасность и стандарты

Изготовлен из нержавеющей стали V2A, соответствует требованиям к коррозионной стойкости для наружных установок. Соответствует нормам ГОСТ Р 50571.5.54 и IEC 62305 для систем молниезащиты. Применение материала V2A гарантирует долговечность в агрессивных средах — морской воздух, промышленная атмосфера, повышенная влажность.

Преимущества

• Высокая прочность за счёт цельнолитой конструкции из нержавеющей стали
• Широкий диапазон зажима (до 500 мм) позволяет использовать на трубах различного диаметра
• Устойчивость к коррозии — срок службы более 20 лет в открытых условиях
• Легко регулируется без демонтажа — можно подтянуть после осадки конструкции
• Не проводит ток — безопасна для изолированных систем молниезащиты

Ограничения применения

• Не предназначена для крепления на трубы с толщиной стенки менее 2 мм — риск сплющивания
• Запрещено использовать в качестве несущего элемента для веса выше 80 кг — нагрузка должна распределяться через держатель NK3105
• Не рекомендуется для установки на пластиковые или композитные трубы — материал не обеспечивает достаточного сцепления
• Не подходит для частых вибраций — требуется жесткое крепление основания

Примеры использования

• Крепление молниеприёмника на дымоход промышленного котельного цеха
• Фиксация антенны-молниеприёмника на трубе водонапорной башни
• Установка на стояк вентиляции высотного здания с последующим подключением к заземлению через NK3105
• Монтаж на круглую опору солнечной электростанции в условиях повышенной влажности

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы — он должен быть меньше 500 мм, а толщина стенки — не менее 2 мм
• Затягивайте винты хомута равномерно, чередуя противоположные стороны, чтобы избежать перекоса
• При установке на старые трубы удалите ржавчину и оксиды — они снижают контакт и увеличивают риск коррозии
• Обязательно используйте этот хомут только с держателем NK3105 — без него система не будет изолированной
• Проверяйте состояние резьбы M16 ежегодно — особенно в солёном воздухе; при необходимости смазывайте медной пастой
