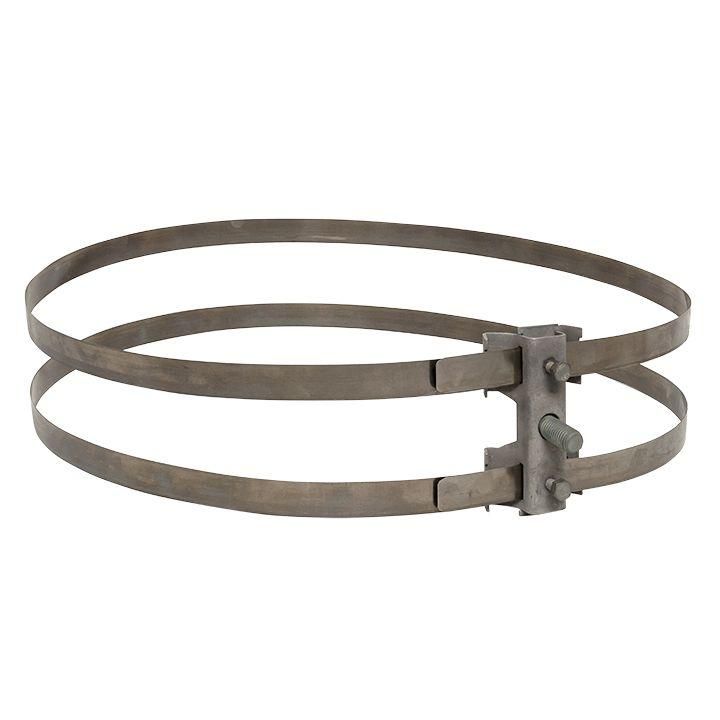

Крепления на трубы D=500мм М16 EKF PROxima | ilp-05501-16

Крепление для трубы D=500 мм М16 от EKF (артикул ilp-05501-16) предназначено для надёжного крепления крупногабаритных труб и изолированных штанг в системах молниезащиты. Продукт сочетает прочную стальную конструкцию с долговечным цинковым покрытием, что делает его подходящим для внешних и агрессивных сред.

Назначение и область применения

Крепление для трубы D=500 мм М16 используется для фиксации труб и изолированных штанг в системах молниезащиты. Подходит для установки на стены зданий, где требуется закрепить проводники молниеприёмника или вертикальные элементы системы. Области применения: промышленные объекты, энергообъекты, инфраструктура (станции, элеваторы, склады) и жилые здания высотой более двух этажей. Крепление не предназначено для самостоятельного использования - применяется исключительно в составе полноценной системы молниезащиты.

Технические характеристики

• Материал: сталь - обеспечивает механическую прочность и устойчивость к нагрузкам
• Тип крепления: настенный - монтируется прямо на стену или несущую конструкцию
• Защитное покрытие: горячее цинкование - защищает от коррозии даже в условиях повышенной влажности и перепадов температур
• Размер трубы: D=500 мм - рассчитано на крепление труб именно этого диаметра
• Крепёж: M16 - совместимо с болтами и шпильками диаметром 16 мм
• Гарантийный срок: 84 месяца (7 лет) - подтверждает долговечность материала и качества изготовления

Совместимость и монтаж

Крепление для трубы D=500 мм М16 совместимо с трубами и штангами диаметром 500 мм, используемыми в системах молниезащиты. Для монтажа требуются болты M16 и сверло соответствующего диаметра. Установка выполняется на бетонные, кирпичные или металлические поверхности с использованием анкеров. Гарантирована герметичная фиксация без деформаций при ветровых и сейсмических нагрузках. Не рекомендуется использовать с трубами меньшего или большего диаметра - возможна потеря устойчивости.

Безопасность и стандарты

Изделие соответствует требованиям к комплектующим для систем молниезащиты, указанным в ГОСТ Р 50571.5.54 и IEC 62305. Горячее цинкование гарантирует соответствие нормам по коррозионной стойкости для наружных installations. Продукт сертифицирован для работы в условиях открытого воздуха и постоянного воздействия осадков.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Увеличенный срок службы за счёт горячего цинкования - до 7 лет гарантии
• Устойчивость к атмосферным воздействиям - подходит для эксплуатации вне помещений
• Простота монтажа - стандартный крепёж M16 позволяет заменить деталь без специнструментов

Ограничения применения

• Не предназначен для крепления труб диаметром менее 500 мм - возможен люфт и риск смещения
• Не является самостоятельным элементом молниезащиты - должен использоваться в связке с другими компонентами системы (молниеприёмник, токоотвод, заземлитель)
• Не рекомендовано применение в контакте с химически активными средами (например, кислотные пары, солевые растворы в морском климате без дополнительной защиты)
• Запрещён монтаж на деревянные или пластиковые основания - недостаточная несущая способность

Примеры использования

• Фиксация вертикального токоотвода на стене промышленного цеха
• Крепление изолированной штанги молниеприёмника на кровле жилого дома
• Удерживание трубы распределительной сети на фасаде административного здания
• Монтаж элемента системы молниезащиты на башне связи или водонапорной башне

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен точно соответствовать 500 мм, иначе крепление будет ненадёжным
• Используйте только болты M16 класса прочности 8.8 и выше - слабый крепёж снижает безопасность всей системы
• При установке на старую кладку просверливайте отверстия глубже минимум на 80 мм - для надёжного анкерования
• Проверяйте целостность цинкового покрытия после транспортировки - при повреждении заделайте участок антикоррозийным составом
• Крепление для трубы D=500 мм М16 от EKF лучше комбинировать с аналогичными изделиями серии “Купол” - так достигается максимальная согласованность системы
