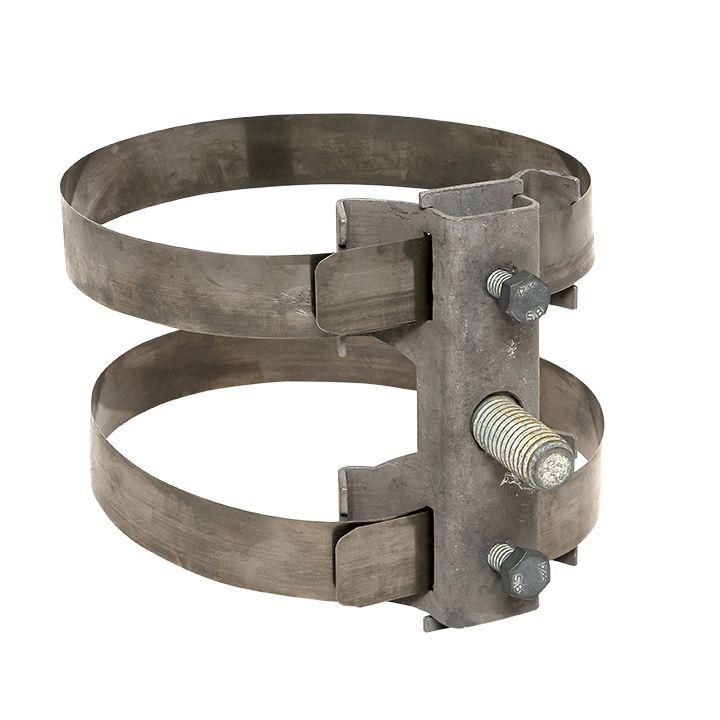

Крепления на трубы D=300мм М16 EKF PROxima | ilp-05301-16

Крепление для трубы D=300 мм М16 от EKF (артикул ilp-05301-16) предназначено для надёжного крепления труб большого диаметра к стеновым конструкциям, особенно в системах молниезащиты. Это решение подходит для промышленных, инфраструктурных и жилых объектов, где важна долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Крепление для трубы D=300 мм М16 используется для фиксации трубопроводов, изолированных штанг и других элементов диаметром до 300 мм. Применяется в системах молниезащиты - как часть комплекта, обеспечивающего безопасность зданий от ударов молнии. Подходит для установки на газопроводах, технологических трубопроводах и других металлических конструкциях, требующих прочного крепления к стенам или несущим конструкциям. Часто применяется на промышленных объектах, энергообъектах, высотных зданиях и коммунальной инфраструктуре.

Технические характеристики

• Диаметр трубы: 300 мм
• Размер крепёжного отверстия: M16
• Материал: сталь оцинкованная с горячим цинкованием
• Тип крепления: настенный
• Гарантийный срок: 84 месяца (7 лет)

Горячее цинкование - это слой цинка, нанесённый методом погружения в расплавленный металл. Он обеспечивает более плотное и долговечное покрытие по сравнению с холодным цинкованием, защищая сталь от коррозии даже в агрессивных средах.

Совместимость и монтаж

Крепление совместимо с трубами диаметром 300 мм и болтами класса прочности не ниже 4.8, соответствующими стандарту M16. Для монтажа требуется сверление отверстий в несущей стене с шагом, соответствующим габаритам основания крепления. Установка выполняется с использованием анкерных болтов или химических анкеров - в зависимости от типа основания (бетон, кирпич, железобетон). Крепление рассчитано на вертикальную нагрузку; боковые усилия должны быть учтены при проектировании системы.

Безопасность и стандарты

Изделие соответствует требованиям к материалам, используемым в системах молниезащиты согласно ГОСТ Р 50571.29 и IEC 62305. Горячее цинкование гарантирует электропроводность и устойчивость к атмосферным воздействиям, что важно для передачи тока молнии через систему заземления. Наличие сертифицированного материала позволяет использовать крепление в проектах, требующих официального подтверждения безопасности.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Устойчивость к коррозии - горячее цинкование увеличивает срок службы в 2–3 раза по сравнению с обычным покрытием
• Длительная гарантия - 84 месяца, что выше среднего для аналогичных решений
• Подходит для интеграции в сложные системы молниезащиты без дополнительных адаптеров

Ограничения применения

• Не предназначен для крепления труб с диаметром больше 300 мм - возможен риск деформации или разрушения
• Не рекомендуется для использования в условиях постоянного контакта с кислотными или щелочными растворами - даже цинкование имеет предел устойчивости
• Не является самостоятельным элементом молниезащиты - требует подключения к проводникам и заземляющему контуру
• Не подходит для мобильных или вибрационных конструкций - без демпфирующих элементов возможна усталостная трещина

Примеры использования

• Фиксация воздушной молниеотводящей штанги на крыше многоэтажного здания
• Крепление трубопровода газовой системы к наружной стене промзоны
• Установка опорного элемента для медного проводника молниезащиты на бетонном фасаде
• Закрепление теплоизолированной трубы на перекрытии тепловой станции

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - крепление рассчитано на наружный диаметр 300 мм, а не внутренний
• Используйте пластиковую или резиновую прокладку между креплением и трубой, чтобы избежать повреждения изоляции
• При монтаже на старые бетонные поверхности - обязательно просверливайте глубже минимум на 60 мм и используйте анкеры с распорным механизмом
• Проверяйте контакт между креплением и проводником молниезащиты - он должен быть бесперебойным, без оксидной плёнки
• При замене старого крепления - убедитесь, что новый элемент ilp-05301-16 полностью совпадает по геометрии и размерам отверстий
