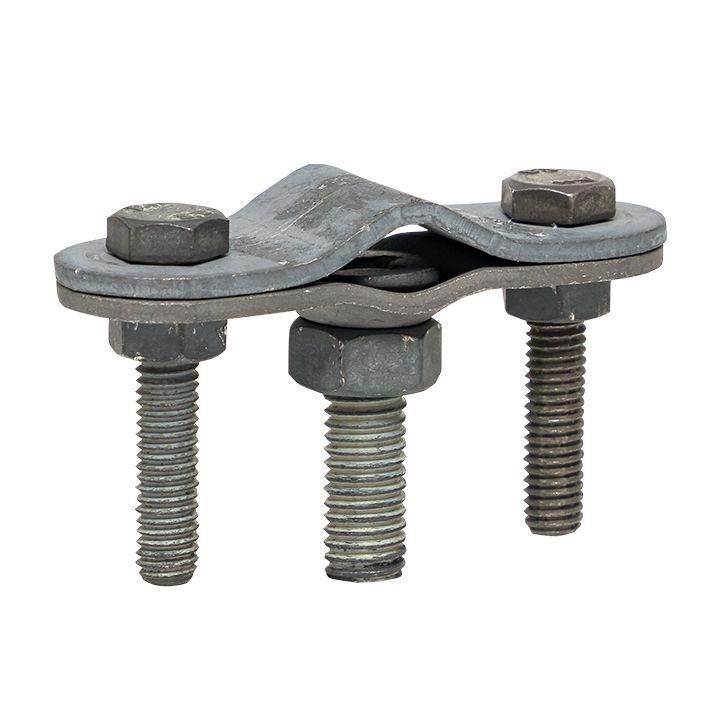

Держатель проводников D=8-16мм М8 EKF PROxima | ilp-05002

Держатель проводников и изолирующей штанги D=8–16 мм М8 от EKF (артикул ilp-05002) предназначен для надёжного крепления токоотводов молниезащиты к конструкциям зданий с использованием изолирующих штанг. Этот элемент системы молниезащиты обеспечивает безопасную электрическую изоляцию между металлическими частями и конструкцией, предотвращая пробой тока через несущие элементы.

Назначение и область применения

Держатель проводников и изолирующей штанги D=8–16 мм М8 используется исключительно в системах молниезащиты для фиксации токоотводов на расстоянии от стен, крыш и других конструкций. Он применяется совместно с изолирующими штангами диаметром 8–16 мм, чтобы исключить передачу тока молнии на несущие части здания. Подходит для установки на промышленных объектах, энергообъектах, высотных зданиях, исторических памятниках и жилых домах.

Технические характеристики

• Тип изделия: держатель для токоотвода и изолирующей штанги
• Диаметр штанги: 8–16 мм
• Резьба крепления: M8
• Материал корпуса: сталь оцинкованная
• Защитное покрытие: горячее цинкование
• Гарантийный срок: 84 месяца

Горячее цинкование обеспечивает долговечную защиту от коррозии даже в агрессивных условиях - например, у морского побережья или в промзонах с повышенной влажностью.

Совместимость и монтаж

Держатель совместим с изолирующими штангами диаметром от 8 до 16 мм, которые используются в комплектах молниезащиты EKF серии “Купол”. Крепится к поверхности с помощью болта M8 - требуется сверление отверстия соответствующего диаметра. Для правильной сборки важно соблюдать шаг между точками крепления согласно проекту молниезащиты - обычно не более 1 метра по вертикали и 2 метров по горизонтали. Не используйте держатель без изолирующей штанги - он не предназначен для прямого крепления токоотвода к конструкции.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и IEC 62305 для систем молниезащиты. Горячее цинкование гарантирует сохранение механической прочности и электрической изоляции в течение всего срока службы. Применение этого держателя снижает риск возникновения скачков потенциала и вторичных эффектов молнии - таких как перенапряжение в сети или повреждение оборудования.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Устойчивость к внешним воздействиям за счёт горячего цинкования
• Длительный срок службы - 7 лет гарантии
• Простота монтажа: один болт M8, стандартные инструменты
• Совместимость с продукцией EKF серии “Купол” - позволяет использовать единые решения для всей системы молниезащиты

Ограничения применения

• Не предназначена для работы при температуре ниже −40 C - материал теряет пластичность
• Не допускается использование без изолирующей штанги - держатель не является заменителем изолятора
• Не рекомендован для установки на деревянных или легкоплавких материалах без усиления основания
• Не подходит для крепления токоотводов большего диаметра - максимальный диаметр штанги 16 мм

Примеры использования

• Фиксация токоотвода на кровле многоэтажного офисного здания с металлическим каркасом
• Установка на башне связи для предотвращения прохождения тока молнии через антенную опору
• Крепление на фасаде исторического здания с каменной кладкой - минимизация риска трещин от теплового удара
• Монтаж на промышленном складе с железобетонными колоннами и металлическими крышей

Практические советы

• Перед монтажом проверьте диаметр изолирующей штанги - она должна плотно входить в гнездо держателя, но не требовать усилий для вставки
• Используйте только болты класса прочности 8.8 и выше для крепления - слабые болты могут деформироваться при ударе молнии
• При установке на вертикальных поверхностях ориентируйте держатель так, чтобы вода не задерживалась внутри - это продлит жизнь покрытию
• Не закручивайте болт слишком сильно - перетяжка может повредить резьбу или деформировать корпус
• Держатель ilp-05002 от EKF лучше сочетается с другими элементами серии “Купол”: изолирующими штангами, зажимами и базовыми кронштейнами - это гарантирует целостность системы
