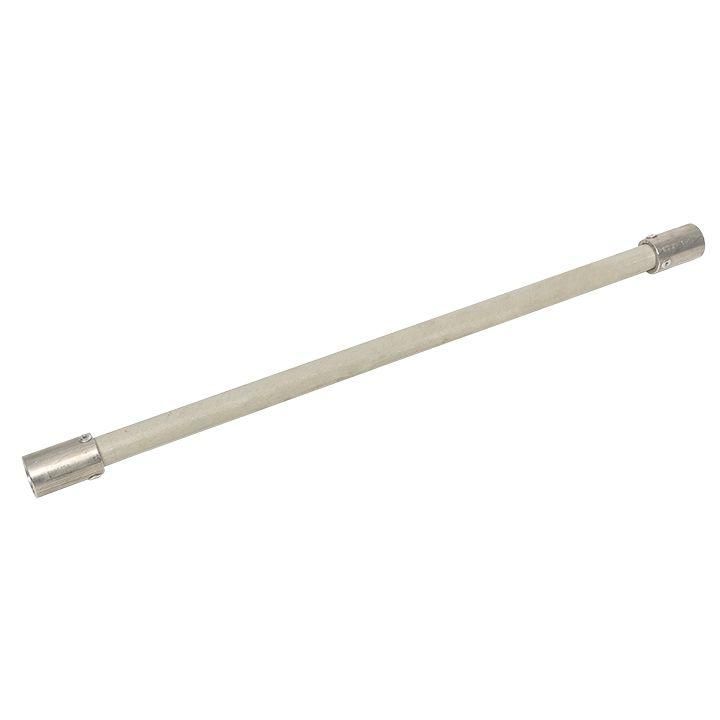

Штанга изоляционная L=750мм D=21мм М8 EKF PROxima | ilp-05400

Штанга изоляционная L=750мм D=21мм М8 PROxima EKF - это изолирующий элемент для надёжного крепления токоотводов и молниеприёмников в системах молниезащиты. Применяется в промышленных, инфраструктурных и жилых объектах совместно с другими компонентами серии Купол от EKF.

Назначение и область применения

Штанга изоляционная L=750мм D=21мм М8 PROxima EKF используется для фиксации токоотводов и молниеприёмников на строительных конструкциях - кровле, стене, трубах. Обеспечивает электрическую изоляцию между металлическими элементами системы молниезащиты и самой конструкцией здания, предотвращая пробои и повреждения оборудования. Подходит для установки на зданиях любой этажности, в том числе на промышленных объектах, энергообъектах, жилых домах и коммерческих центрах.

Технические характеристики

• Длина: 750 мм
• Диаметр: 21 мм
• Тип подключения: винтовое соединение M8
• Материал: высокопрочный изолирующий состав (не металл)
• Габариты: 750×21×21 мм
• Гарантийный срок: 84 месяца (7 лет)
• Покрытие поверхности: устойчивый к УФ-излучению и атмосферным воздействиям слой

Совместимость и монтаж

Штанга изоляционная L=750мм D=21мм М8 PROxima EKF совместима с крепёжными элементами серии Купол от EKF - в частности, с болтами M8, гайками и шайбами, предназначенными для молниезащиты. Для монтажа требуется сверление отверстия в основании с учётом диаметра штанги (21 мм) и глубины, достаточной для фиксации анкером или химическим крепёжем. Винтовое соединение M8 позволяет легко закрепить токоотвод или молниеприёмник без дополнительных переходников. Не требует специальных инструментов - достаточно обычного ключа на 13 мм.

Преимущества

• Высокая механическая прочность - выдерживает нагрузки при ветре и снеговой массе
• Стойкость к внешним факторам: перепады температур, влага, УФ-излучение
• Электроизоляция класса до 10 кВ - безопасна при работе рядом с ЛЭП
• Длительный срок службы благодаря гарантии 7 лет
• Унифицирована с продукцией EKF серии Купол - упрощает сборку всей системы

Ограничения применения

• Не предназначена для прямого контакта с открытыми токоведущими частями напряжением выше 10 кВ
• Не рекомендуется использовать в средах с постоянным воздействием агрессивных химических веществ (например, кислоты, щёлочи)
• Не является заменителем проводника - служит исключительно для крепления и изоляции
• Не следует применять в условиях повышенной вибрации без дополнительной фиксации

Примеры использования

• Крепление молниеприёмника на крыше многоэтажного офисного здания
• Фиксация вертикального токоотвода на башне связи
• Установка на дымоходе промышленного котельного помещения
• Закрепление элементов молниезащиты на железобетонном каркасе жилого дома

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия (21 мм) и типа основания - бетон, кирпич, металл. Для пористых материалов используйте химические анкеры.
• Избегайте перекоса при затяжке - равномерно затягивайте гайку M8, чтобы не деформировать изолятор.
• При использовании нескольких штанг на одной линии соблюдайте минимальный шаг между ними - не менее 1 метра, чтобы избежать потенциального скачка напряжения.
• Регулярно осматривайте штангу изоляционную L=750мм D=21мм М8 PROxima EKF на предмет трещин, выцветания или механических повреждений - особенно после грозового сезона.
