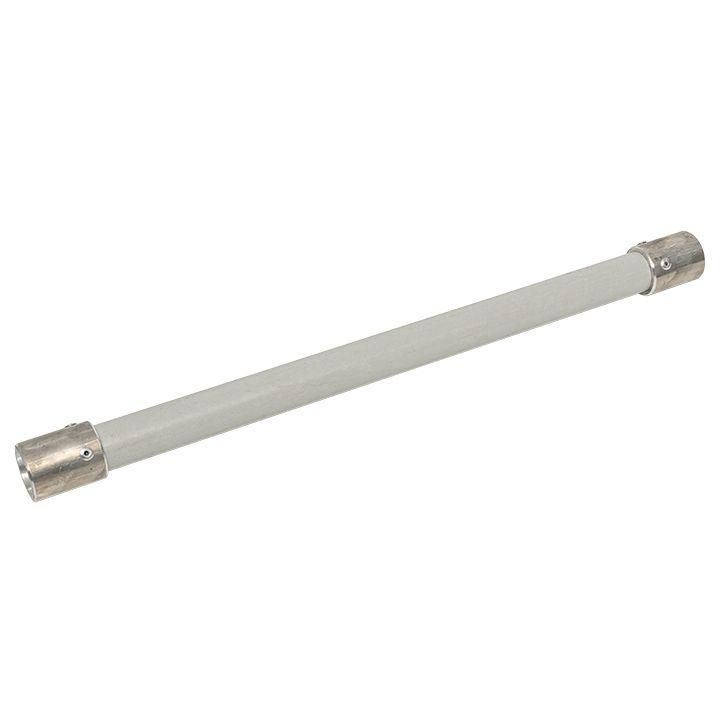

Штанга изоляционная L=750мм D=32мм М16 EKF PROxima | ilp-05750

Штанга изоляционная L=750мм D=32мм М16 от бренда EKF - элемент системы молниезащиты, предназначенный для надёжного крепления токоотводов и молниеприёмников к строительным конструкциям. Артикул ilp-05750 соответствует серии Купол и используется там, где требуется электрическая изоляция между металлическими элементами и основанием.

Назначение и область применения

Штанга изоляционная L=750мм D=32мм М16 применяется в системах молниезащиты для фиксации токоотводов и молниеприёмников на кровле или вертикальных поверхностях. Её задача - удерживать проводящие элементы на заданном расстоянии от конструкций здания, предотвращая пробой через стену или перекрытие. Подходит для установки на промышленных объектах, жилых домах, энергообъектах и инфраструктурных сооружениях, где требуется классическая система молниезащиты по ГОСТ Р 50571.29.

Технические характеристики

• Длина: 750 мм
• Диаметр: 32 мм
• Тип подключения: винтовое соединение M16
• Габариты: 750×32×32 мм
• Материал: композитный изоляционный материал (не металл, не проводит ток)
• Гарантийный срок: 84 месяца (7 лет)
• Покрытие поверхности: специальное защитное слоё, устойчивое к УФ-излучению и атмосферным воздействиям

Совместимость и монтаж

Штанга изоляционная L=750мм D=32мм М16 совместима с крепёжными элементами серии Купол от EKF: болтами M16, гайками, шайбами и хомутами для токоотводов. Для монтажа необходимо:

• Закрепить нижнюю часть штанги на основе (кровля, стена, опора) с помощью анкеров или закладных деталей;
• Установить сверху токоотвод или молниеприёмник через винтовое соединение M16;
• Не допускать механических нагрузок на штангу за исключением собственного веса оборудования и ветровой нагрузки.

Рекомендуется использовать с изолирующими прокладками между штангой и конструкцией здания для усиления изоляции.

Преимущества

• Высокая электрическая прочность - выдерживает напряжение до 100 кВ, что гарантирует безопасную работу даже при прямом ударе молнии;
• Стойкость к внешним факторам: не боится влаги, перепадов температур, солнечного света и химических агрессивных сред;
• Длительный срок службы - 7 лет гарантии подтверждает долговечность материала;
• Лёгкий вес и простота установки снижают трудозатраты при монтаже.

Ограничения применения

• Не предназначен для использования в качестве несущего элемента при значительных механических нагрузках (например, при креплении тяжёлых конструкций вне системы молниезащиты);
• Не следует применять в условиях постоянного контакта с открытым пламенем или высокотемпературными источниками (>120 C);
• Не рекомендовано использование в местах с частыми вибрациями без дополнительной амортизации.

Примеры использования

• Крепление молниеприёмника на крыше многоэтажного офисного здания;
• Фиксация токоотвода на фасаде промышленного цеха с металлической кровлей;
• Установка на трубе дымохода для вывода молниеприёмника выше уровня крыши;
• Интеграция в систему молниезащиты на складских помещениях с железобетонными конструкциями.

Практические советы

• Перед монтажом проверьте посадочный диаметр M16 - он должен точно соответствовать резьбе крепёжного элемента; не используйте переходники или самодельные адаптеры;
• При установке на деревянные или пластиковые основания - обязательно используйте металлические платформы или профили для равномерного распределения нагрузки;
• Проверяйте целостность изолятора перед каждым обслуживанием системы: трещины, потёртости или изменение цвета - повод к замене;
• Штанга изоляционная L=750мм D=32мм М16 - один из самых распространённых элементов в серии Купол. При модернизации системы лучше заменять её аналогичной моделью, чтобы сохранить расчетные параметры защиты.
