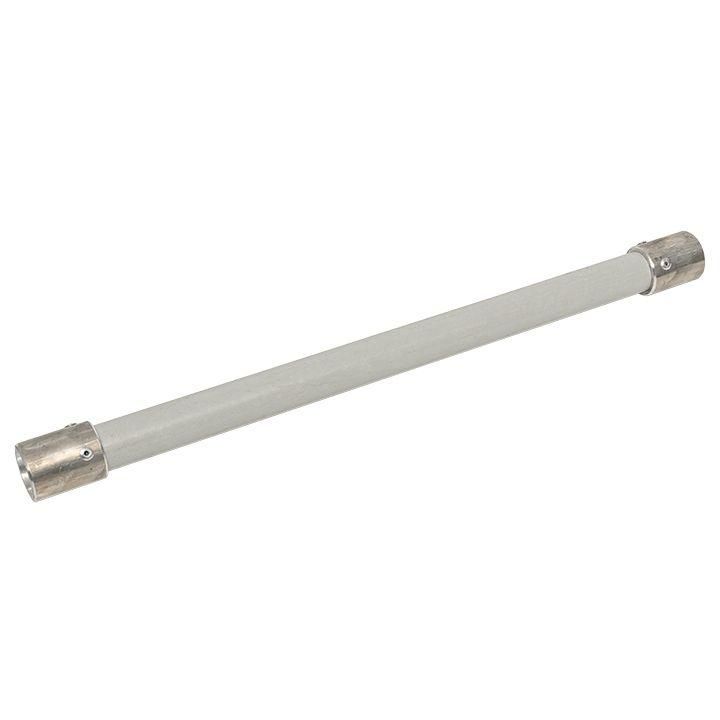

Штанга изоляционная L=500мм D=32мм М16 EKF PROxima | ilp-05500

Штанга изоляционная L=500мм D=32мм М16 PROxima EKF - это изолирующий крепёжный элемент для установки токоотводов и молниеприёмников в системах молниезащиты. Бренд EKF предлагает эту штангу в серии Купол для надёжного и безопасного монтажа на строительных конструкциях.

Назначение и область применения

Штанга изоляционная L=500мм D=32мм М16 PROxima EKF используется для фиксации токоотводов и молниеприёмников на кровле, стенах или других конструкциях зданий. Её основная задача - обеспечить электрическую изоляцию между металлическими элементами системы молниезащиты и самой конструкцией, предотвращая пробои и возникновение потенциальных перепадов напряжения. Применяется в промышленных объектах, жилых домах, энергообъектах и инфраструктурных сооружениях, где требуется организация комплексной молниезащиты.

Технические характеристики

• Длина: 500 мм
• Диаметр: 32 мм
• Тип подключения: винтовое соединение M16
• Габаритные размеры: 500×32×32 мм
• Материал: композитный изоляционный материал (не металл, не проводящий ток)
• Гарантийный срок: 84 месяца (7 лет)
• Покрытие поверхности: специальное изолирующее покрытие, устойчивое к УФ-излучению и атмосферным воздействиям

Совместимость и монтаж

Штанга изоляционная L=500мм D=32мм М16 PROxima EKF совместима с крепёжными элементами стандарта M16, используемыми в системах молниезащиты серии Купол от EKF. Для монтажа необходимо просверлить отверстие в основе (бетон, кирпич, металл) подходящего диаметра, закрепить анкер или болт, затем вкрутить штангу до упора. Винтовое соединение позволяет легко заменить или отрегулировать положение токоотвода. Учитывайте, что посадочный диаметр 32 мм требует соответствующих крепёжных решений - не применяйте штангу с крепёжом меньшего размера.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для систем молниезащиты, предусмотренным ГОСТ Р 50571.29 и IEC 62305. Изоляционный материал исключает прохождение тока через конструкцию, снижая риск поражения током и повреждения оборудования. Надёжная изоляция защищает от скачков напряжения при ударе молнии.

Преимущества

• Высокая механическая прочность при сохранении электрической изоляции
• Устойчивость к внешним факторам: перепады температур, влага, UV-излучение
• Длительный гарантийный срок - 7 лет
• Простота монтажа благодаря стандартному резьбовому соединению M16
• Не требует периодического обслуживания

Ограничения применения

Штанга изоляционная L=500мм D=32мм М16 PROxima EKF не предназначена для использования в качестве несущего элемента при значительных механических нагрузках - например, при креплении тяжёлых молниеприёмников без дополнительной опоры. Также не рекомендуется применять её в средах с постоянным контактом с агрессивными химическими веществами (например, кислотами, щелочами). Не использовать в условиях повышенной вибрации без демпфирования.

Примеры использования

• Крепление вертикального токоотвода к бетонной стене многоэтажного офисного здания
• Установка молниеприёмника на крыше промышленного цеха с металлическим каркасом
• Фиксация громоотвода на дымовой трубе тепловой электростанции
• Монтаж системы молниезащиты на жилом доме с чердачным помещением

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия и типа крепежа - штанга рассчитана именно на M16
• При использовании на высоких объектах убедитесь, что штанга не подвергается избыточной нагрузке от ветра - возможно потребуется усиление крепления
• Не затягивайте соединение слишком сильно - это может вызвать трещины в изоляционном корпусе
• Рекомендуется комбинировать с другими элементами серии Купол от EKF для гарантированной совместимости и целостности всей системы молниезащиты
