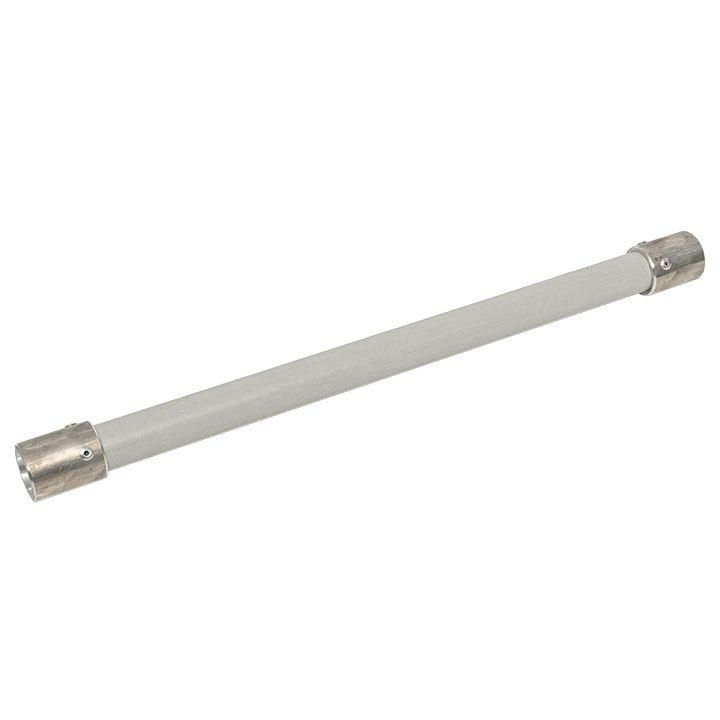

Штанга изоляционная L=250мм D=32мм М16 EKF PROxima | ilp-05250

Штанга изоляционная L=250мм D=32мм М16 от бренда EKF - элемент системы молниезащиты, предназначенный для надёжного крепления токоотводов и молниеприёмников к строительным конструкциям. Артикул ilp-05250 соответствует серии Купол и используется там, где требуется электрическая изоляция между металлическими элементами и основанием.

Назначение и область применения

Штанга изоляционная L=250мм D=32мм М16 применяется в системах молниезащиты для фиксации токоотводов и молниеприёмников на кровле или вертикальных поверхностях. Её задача - удерживать проводящие элементы на заданном расстоянии от конструкций здания, предотвращая пробой через материал основания. Подходит для установки на бетон, кирпич, металл и другие неизолированные поверхности. Применяется в промышленных объектах, жилых домах, административных зданиях и инфраструктурных сооружениях.

Технические характеристики

• Длина: 250 мм
• Диаметр: 32 мм
• Резьба: M16 - для крепления крепёжных деталей и фланцев
• Габариты: 250×32×32 мм
• Материал: композитный изоляционный состав (не указана точная марка, но обеспечивает высокую электрическую прочность)
• Защитное покрытие: специальное изолирующее слоёное покрытие, устойчивое к внешним воздействиям
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Штанга изоляционная L=250мм D=32мм М16 совместима с крепёжными элементами серии Купол: фланцами, болтами M16 и шайбами. Для монтажа необходимо:

• Закрепить штангу через отверстие в основе (например, кровельном покрытии или стене) с помощью анкеров или химических дюбелей;
• Установить на резьбу M16 нижнюю часть крепления - например, опорную пластину или переходник;
• На верхний торец штанги монтировать токоотвод или молниеприёмник через соответствующий кронштейн;
• Не допускать перекоса при затяжке - равномерное усилие сохраняет целостность изолятора.

Посадочный диаметр 32 мм требует наличия отверстия такого же размера в конструкции. Учитывайте, что штанга не рассчитана на механическую нагрузку сверх нормы - она служит исключительно для изоляции и фиксации.

Безопасность и стандарты

Изделие соответствует требованиям к системам молниезащиты, установленным ГОСТ Р 50571.29 и IEC 62305. Обеспечивает электрическую изоляцию до нескольких сотен киловольт, предотвращая прохождение тока через несущую конструкцию. Напряжение пробоя материала выше рабочих значений в условиях грозовой активности.

Преимущества

• Высокая долговечность благодаря длительному гарантийному сроку - 84 месяца
• Стабильная изоляция даже при перепадах температур и повышенной влажности
• Устойчивость к ультрафиолету и атмосферным осадкам
• Простота интеграции в существующие системы молниезащиты серии Купол
• Отсутствие необходимости в периодическом обслуживании

Ограничения применения

• Не предназначен для восприятия ударных или вибрационных нагрузок - не использовать как несущий элемент в местах с частыми механическими воздействиями
• Не рекомендовано использование в средах с постоянным контактом с агрессивными химическими веществами (кислоты, щёлочи)
• Не заменяет заземление - должна использоваться только в связке с правильно смонтированной системой заземления
• Не следует применять при температурах ниже -40C и выше +80C - возможна потеря изоляционных свойств

Примеры использования

• Фиксация молниеприёмника на плоской крыше промышленного цеха
• Крепление токоотвода к бетонной стене многоэтажного жилого дома
• Установка на трубчатый молниеприёмник на вытяжной трубе котельной
• Подключение кронштейнов с токоотводом к парапету здания

Практические советы

• Перед монтажом проверьте глубину отверстия - длина штанги 250 мм требует минимум 200–220 мм свободного пространства в конструкции
• Используйте только комплектующие от того же производителя (EKF, серия Купол) - это гарантирует соответствие по размерам и электрическим параметрам
• При установке на деревянные конструкции используйте дополнительную гидроизоляцию вокруг отверстия
• Не затягивайте крепёж слишком сильно - избыточное усилие может вызвать трещины в изоляционном корпусе
• Проверяйте состояние штанги ежегодно: наличие трещин, потёртостей или изменений цвета - повод для замены
