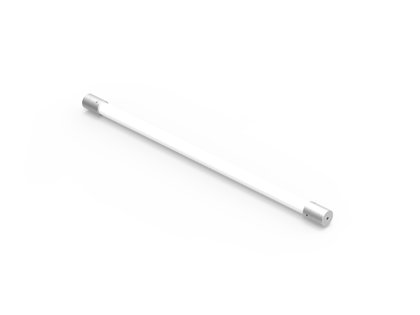

Изоляционная штанга Jupiter, 0,5 м, 8-10 мм DKC (ДКС) NF0500

Штанга изоляционная 0,5 м от DKC (ДКС), артикул NF0500, предназначена для безопасного монтажа и фиксации молниеприёмных элементов на расстоянии, соответствующем требованиям ГОСТ Р 59789-2021. Изготовлена из стеклопластика, обеспечивает электроизоляцию между токоведущими частями и металлическими конструкциями.

Назначение и область применения

Штанга изоляционная 0,5 м применяется при установке молниеприёмных стержней и проводников в системах молниезащиты зданий и сооружений. Её основная задача - сохранить требуемый разделительный интервал между токоведущими элементами и металлическими конструкциями, чтобы предотвратить пробой через воздух или поверхностный разряд. Подходит для работ на кровлях, фасадах, вышках и других объектах, где необходимо исключить контакт между проводником и заземляемыми деталями.

Технические характеристики

• Длина изолирующей секции: 500 мм
• Общий диаметр штанги: 32 мм
• Диаметр проводника, который можно зафиксировать: 8–10 мм
• Материал корпуса: стеклопластик - высокопрочный композит с отличной диэлектрической прочностью и устойчивостью к внешним воздействиям
• Материал прокладки проводника: прочее (не указан конкретный тип, но предназначен для надёжного удержания провода без повреждения изоляции)
• Рекомендовано для проектного ассортимента: да - значит, изделие включено в официальные рекомендации производителя для стандартизованных решений молниезащиты

Совместимость и монтаж

Штанга изоляционная 0,5 м совместима с рядом крепёжных элементов от DKC:

• NF0002 - монтажная плита для крепления к вертикальным поверхностям (например, стенам или опорам);
• NF0001 - вкручиваемый держатель для фиксации прутка;
• NG6608 - адаптер для установки стержней серий NL7100–NL7300.

Установка выполняется путём вставки проводника диаметром 8–10 мм в центральный канал штанги и последующего закрепления с использованием одного из указанных креплений. Штанга не рассчитана на механическую нагрузку сверх допустимой - не используйте её как опорную конструкцию.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 59789-2021 (эквивалент МЭК 62305-3), регламентирующему устройство систем молниезащиты. Стеклопластиковая конструкция обеспечивает необходимую изоляцию при напряжениях до нескольких сотен киловольт, возникающих во время грозового разряда. Применение штанги снижает риск переходного перенапряжения и искрообразования на контактах.

Преимущества

• Высокая диэлектрическая прочность материала - стеклопластик не проводит ток даже при высоких импульсных напряжениях;
• Легкий вес и устойчивость к коррозии - подходит для длительной эксплуатации на открытом воздухе;
• Готовые решения совместимости с крепёжными элементами DKC - ускоряет проектирование и сборку системы молниезащиты;
• Фиксация проводника с зазором - гарантирует выполнение нормативного разделительного интервала без дополнительных замеров.

Ограничения применения

• Не предназначена для работы при температурах ниже -40 C или выше +80 C - возможна потеря механической жесткости;
• Не использовать как несущую конструкцию - максимальная нагрузка не указана, но превышение может вызвать деформацию;
• Запрещён контакт с острыми предметами - царапины и трещины на поверхности снижают изоляционные свойства;
• Не применять в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - материал может деградировать.

Примеры использования

• Крепление медного проводника молниеприёмной сети к бетонному парапету с сохранением воздушного зазора;
• Установка стержня NL7200 на фасаде здания с использованием адаптера NG6608 и штанги NF0500;
• Фиксация проводника на вертикальной трубе с помощью держателя NF0001 при невозможности прямого крепления к металлу.

Практические советы

• Перед монтажом проверьте целостность поверхности штанги - наличие трещин, сколов или потёртостей недопустимо;
• При использовании с проводником диаметром 8–10 мм убедитесь, что он плотно заходит в канал, но не деформирует изолятор;
• Для долговечности рекомендуется периодически осматривать штангу после сильных ветровых нагрузок или ударов;
• Артикул NF0500 - часть серии Jupiter; все компоненты этой серии взаимозаменяемы и протестированы совместно - используйте оригинальные крепления DKC для гарантированной безопасности.
